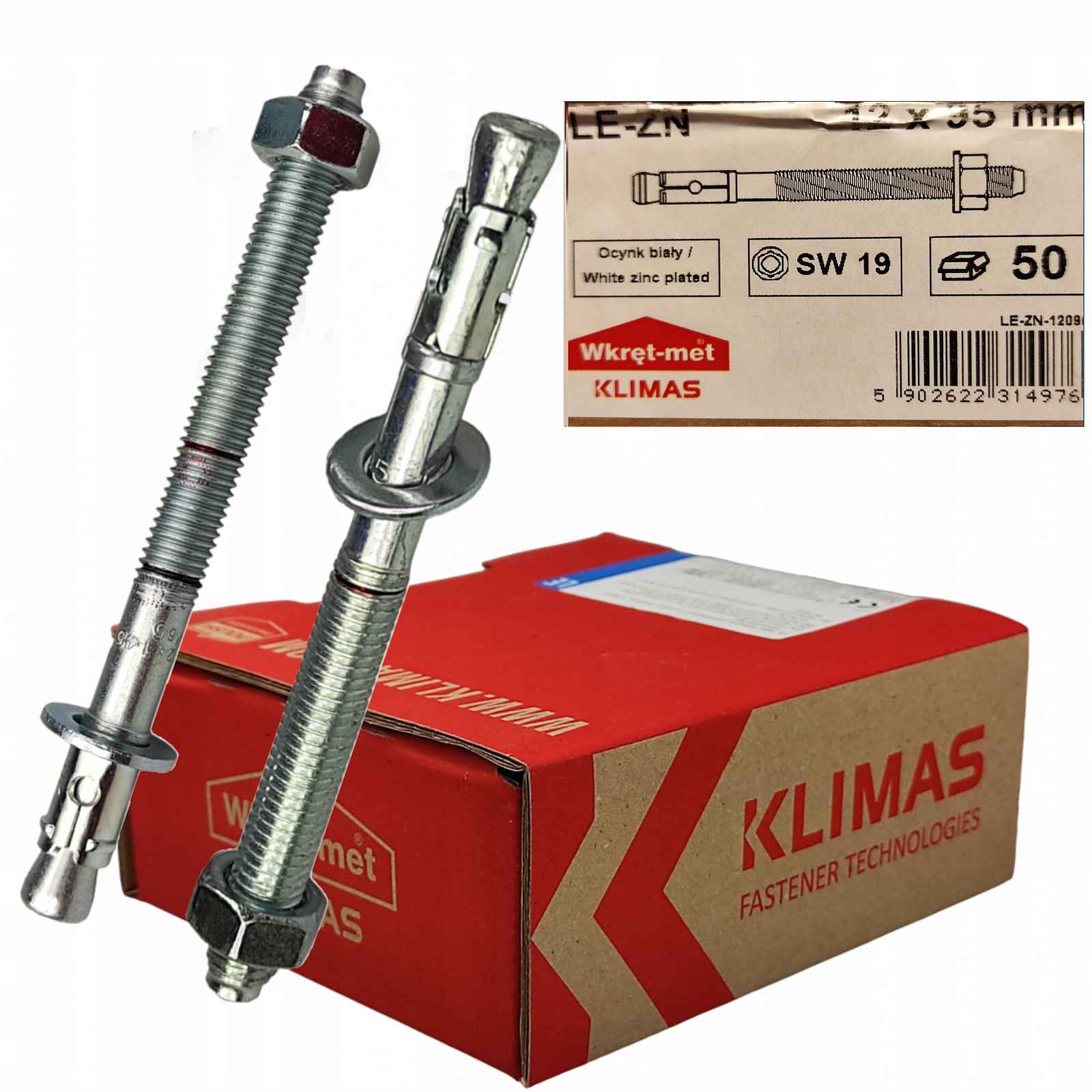

Mechanické kotvy do betonu Le-zn 12x95 mm Wkręt-met 50 Ks.

LE-ZN-12095Mechanická kotva LE-ZN značky Wkręt-met je ideální pro montáž uvnitř budovy: strojů a zařízení, sériových upevňovacích prvků (zábradlí, zábradlí, skladovací regály), montáž lehkých a středních ocelových konstrukcí.Skládá se ze závitového trnu zakončeného rozpěrným kuželem, rozpěrného pásku a šestihranné matice a podložky.Je vyrobena z nízkouhlíkové oceli a pokryta pozinkovanou vrstvou, která zajišťuje antikorozní ochranu.Technické parametry:Průměr dw [mm]: 12Délka Lw [mm]: 95Typ hlavy: SW 19Závit: M12Průměr otvoru d0 [mm]: 12Efektivní hloubka ukotvení hef [mm]: 70Hloubka otvoru h0 ≥ [mm]: 88Průměr otvoru v upevněném prvku df ≤ [mm]: 14Minimální tloušťka podkladu hmin [mm]: 160Utahovací moment Tinst [Nm]: 50 *Počet kusů v balení: 50*více technických parametrů je uvedeno v technickém listu výrobkuVýhody kotev LE-ZN:Rychlá a jednoduchá montáž pomocí zatloukání kotvy kladivem a utaženíOkamžitá zatížitelnostKotva je dodávána v továrně integrované formě s maticí a podložkou.Kotvy mají požární odolnost R30 – R120, což má vliv na bezpečnost spojů během požáru. Pevnost ve výše uvedených parametrech umožňuje navrhnout optimální spojení pro každý typ odvětví přizpůsobené požadované třídě požární odolnosti.Ocel tvarovaná za studena zabraňuje praskání trnu při zatloukání a utahování.ZPŮSOB MONTÁŽE1. Před zahájením montáže je nutné zkontrolovat shodu parametrů podkladu (do kterého mají být kotvy vloženy) s parametry podkladu použitého při zkouškách, na základě kterých byly stanoveny charakteristické nosnosti spojů (údaje jsou uvedeny v technickém listu výrobku, poskytujeme poradenství)2. Kotvy by měly být usazeny tak, aby nedošlo k poškození výztuže vyskytující se v podkladu3. Před zahájením prací je nutné určit místa, kam mají být kotvy usazeny podle montážních pokynů4. Poté je nutné vyvrtat otvory podle zvolených parametrů (průměr a hloubka otvoru) kolmo k podkladu5. Otvory je třeba pečlivě vyčistit od zrcadel kartáčem SCF (min. 3x) a vyfouknout pumpičkou PCF (min. 3x)6. Kotvu je třeba zasunout do otvoru lehkými údery kladiva a poté utáhnout matici vhodným utahovacím momentem (Tinst) pomocí momentového klíče7. Je třeba dbát na to, aby po roztažení kotvy byla podložka pod maticí přitlačena k připevněnému prvkuFOTOGRAFIE PRODUKTUMechanické kotvy majíEvropské technické posouzení: ETA-20/0640Díky tomu si můžete být jisti, že výrobky jsou nejvyšší kvality a bezpečné při používání.
