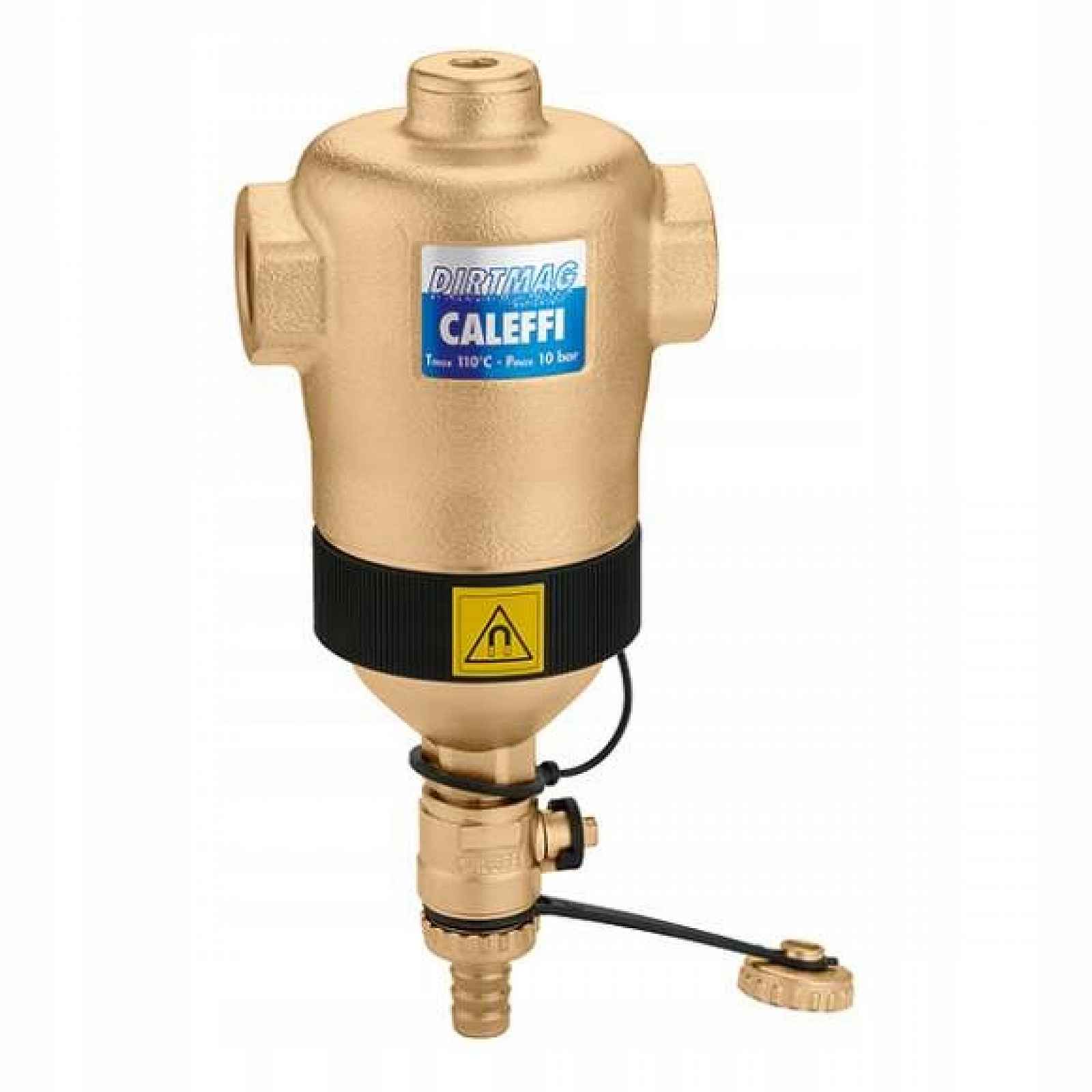

Magnetický separátorový filtr Caleffi Dirtmag 1''

DIRTMAG® – Separátor nečistot s magnetem. Přípojky s vnitřním závitem 1″Popis:Oddělovač nečistot s magnetem.Vyrobeno z mosazi.Přípojky s vnitřním závitem.Vypouštěcí ventil s hadicovým hrdlem.Horní přípojka s krytkou.Max. pracovní tlak: 10 barůRozsah provozní teploty: 0÷110 °C.Velikost separovaných částic je až 5 µ m.Technická specifikaceMateriály:Korpus: mosaz EN 1982 CB753SKomora pro shromažďování nečistot: mosaz EN 12165 CW617NHorní část: mosaz EN 12164 CW617NHydraulické těsnění: EPDMHorní přípojka: mosaz EN 12165 CW617NProvedení:Médium: voda, roztoky glykoluMax. koncentrace glykolu: 50%Max. pracovní tlak: 10 barRozsah provozní teploty: 0÷110 °CVelikost separovaných částic: až 5 μ mMagnetická indukce částic: 2 x 0,3 TPřipojení:Hlavní: 1" GWHorní přípojka: 1/2” GW (s zátkou)Odvodnění: připojení hadiceFunkceZařízení tohoto typu oddělují nečistoty v uzavřených instalacích ústředního vytápění, zejména částice písku a rzi. Nečistoty se shromažďují v komoře s velkou kapacitou, což snižuje frekvenci čištění a jejich odstranění lze provést během běžného provozu zařízení. Verze s magnetem je určena k oddělení feromagnetických sloučenin z instalace. Zařízení je schopné odstranit i ty nejmenší částice a přitom nezpůsobuje vysoké tlakové ztráty v instalaci.Princip fungováníPrincip fungování odlučovače nečistot je založen na kombinaci mnoha fyzikálních jevů. Vnitřní prvek (1) se skládá z řady síťovaných povrchů. Nečistoty, které se srazí z povrchu vnitřního prvku, jsou odděleny od vody a klesají do spodní části tělesa (2), kde jsou shromažďovány.Velký vnitřní objem zařízení snižuje rychlost protékající vody, což podporuje separaci nečistot. Odstranění nahromaděných nečistot lze provést při běžném provozu instalace, za tímto účelem je třeba otevřít ventil (3) umístěný ve spodní části zařízení.Směr proudění nemá vliv na správnou funkci odlučovače nečistot.Konstrukční detailyNízké tlakové ztráty a konstantní výkonVysoká účinnost separátoru je zaručena díky použití vnitřního prvku postaveného z síťovaných povrchů. Účinnost oddělování částic je mnohem vyšší než u běžných filtrů. Výkon separace je konstantní v průběhu času na rozdíl od běžných filtrů, které se během provozu ucpávají, což snižuje jejich účinnost.Vnitřní konstrukce zařízení snižuje rychlost protékajícího média, což podporuje proces separace nečistot.Vnitřní struktura a komora pro shromažďování nečistotKomora pro shromažďování nečistot má následující vlastnosti:Je umístěna ve spodní části zařízení v takové vzdálenosti od přípojek, že médium protékající sítí neovlivňuje nahromaděné nečistoty.má velkou kapacitu, což snižuje frekvenci čištění (na rozdíl od filtrů, které je třeba čistit systematicky).V případě nutnosti vyčištění vnitřního prvku může být odšroubována od tělesa ventilu.Separace feromagnetických nečistotSeparátor nečistot vybavený magnet umožňuje s vysokou účinností separaci a hromadění feromagnetických nečistot. Nečistoty tohoto typu jsou zachyceny pomocí silného magnetického pole produkovaného magnety umístěnými ve speciálním vnějším kroužku. Vnější kroužek lze sejmout za účelem odstranění nahromaděných usazenin i během běžného provozu instalace.Protože magnet byl umístěn na vnější straně zařízení, nemá vliv na jeho hydraulické vlastnosti. Přírubové verze jsou vybaveny magnetickým prvkem umístěným ve speciálním zásuvce. V případě čištění může být magnet odstraněn ze zásuvky.
