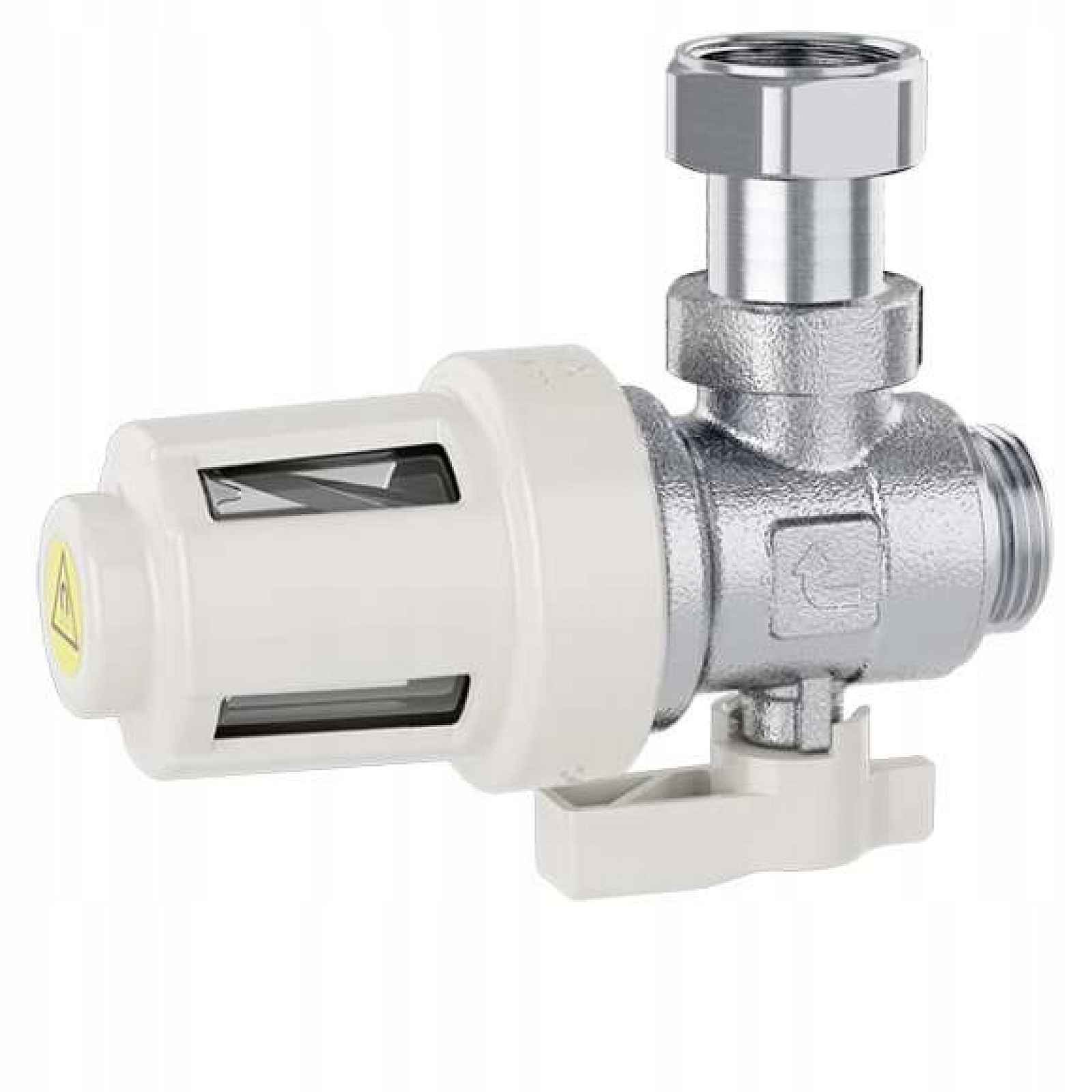

Magnetický separátor Caleffi Xs 3/4" filtr pod kotel
Filtrační zařízení s magnetem pro montáž pod kotel.Tělo je z mosazi. ChromovanýPřipojení: 3/4" GZ x 3/4" GW.Maximální pracovní tlak: 3 barRozsah teploty: 0÷90 °C. Celý popis ↓
Popis Magnetický separátor Caleffi Xs 3/4" filtr pod kotel
Magnetický separátor CALEFFI XS 3/4" filtr pod kotelCaleffi XS – filtrační zařízení s magnetem pro montáž pod kotel
Kotel a instalace mohou být chráněny před znečištěním namontováním separátoru nečistot, který je odstraňuje a hromadí ve speciální komoře. Takové řešení způsobuje, že nahromaděné nečistoty nemají vliv na průtokové vlastnosti zařízení.
Technické údaje
Základní údaje
Korpus: mosazný, chromovanýPřipojení: 3/4" GZ x 3/4" GW.Maximální pracovní tlak: 3 barRozsah teploty: 0÷90 °C.
Zobrazit celý popis
Technické specifikace
Materiály
Korpus: mosaz EN 12165 CW617N, chromovanýSpojka: mosaz EN 12165 CW617N, chromovanáHydraulické těsnění: EPDMKryt filtrační části: PA 12Kryt: PA6G30Filtrační vložka: nerezová ocel EN 10088-2 (AISI 304)Kula: mosaz EN 12165 CW617N, chromovanáKulová páka ventilu: PA66G30
Provedení
Médium: voda, netoxické roztoky glykoluMaximální koncentrace glykolu: 30 %Maximální pracovní tlak: 3 barRozsah provozní teploty: 0÷90 °CPrůměr síťky filtrační vložky: 800 μ mMagnetická indukce: 0,475 TKv: 3,55 m3/h
Připojení
strana kotle: 3/4“ GZ (ISO 228-1)strana instalace: 3/4“ GZ (ISO 228-1)spojka s pohyblivou maticí (součástí balení): 3/4” GW (ISO 228-1) - 3/4” GW (ISO 228-1)
Kód výrobce: 545900KOMPAKTNÍ A UNIVERZÁLNÍ
Kompaktní rozměry zařízení umožňují jeho použití se všemi typy kotlů v nových i modernizovaných instalacích. Pro připojení lze použít ohebné kabely na straně kotle nebo na straně instalace.
ESTETIKA
V domácích instalacích je kotel nejčastěji instalován ve veřejném prostoru, je uzavřen ve nástěnné skříňce nebo je přímo zavěšen na stěně. V takových případech není použití dodatečného zařízení (jako je například odlučovač nečistot) zcela v souladu s estetikou interiéru.
Díky štíhlému tvaru a bílým a chromovaným povrchovým úpravám se zařízení hodí do stylu závěsných kotlů. Díky malým rozměrům je zařízení prakticky nepostřehnutelné i namontované na veřejných místech
FUNKCE
Komponenty odstraňující nečistoty v instalacích musí být namontovány na zpětném potrubí před zdrojem tepla tak, aby zachytily nečistoty dříve, než se dostanou do výměníku tepla a oběhového čerpadla. Princip fungování Caleffi XS® filtračního zařízení s magnetem pro montáž pod kotlem je založen na:mechanická filtrace lehkých částic díky použití speciální filtrační vložky (velikost očka Ø 0,80 mm),oddělení feromagnetických částic díky použití neodymového magnetu a těžších separací,větší znečištění díky použití komory s velkou kapacitou Speciální konstrukce umožňuje zkontrolovat stupeň znečištění filtrační části. Díky tomuto řešení lze čištění provést v situaci, kdy je to nutné.
SNADNÁ OBSLUHA
Díky průhledným prvkům lze velmi snadno zkontrolovat stupeň znečištění filtru. Samotný postup čištění je velmi jednoduchý.
Vypněte kotel pomocí zabudovaného kulového ventilu. Průtok je třeba uzavřít bez použití nářadí. Odšroubujte bílé víko obsahující magnetický prvek (2), nahromaděné nečistoty spadnou do komory (3), kterou lze vyjmout z těla ventilu.
Čištění je okamžité (4), opětovná montáž je velmi jednoduchá.
Princip fungování
Princip fungování zařízení s magnetickou vložkou je založen na:• mechanické filtraci díky použití speciální filtrační vložky• oddělení feromagnetických částic díky použití neodymového magnetu • separaci větších nečistot díky použití velkokapacitní komory. Díky speciální vnitřní konstrukci jsou nečistoty vysráženy z vody a shromažďovány v komoře. Magnet umístěný na cestě protékající vody účinně odděluje feromagnetické částice. Filtrační prvek s průměrem síťky 800 μ m zachytí zbývající nečistoty.
