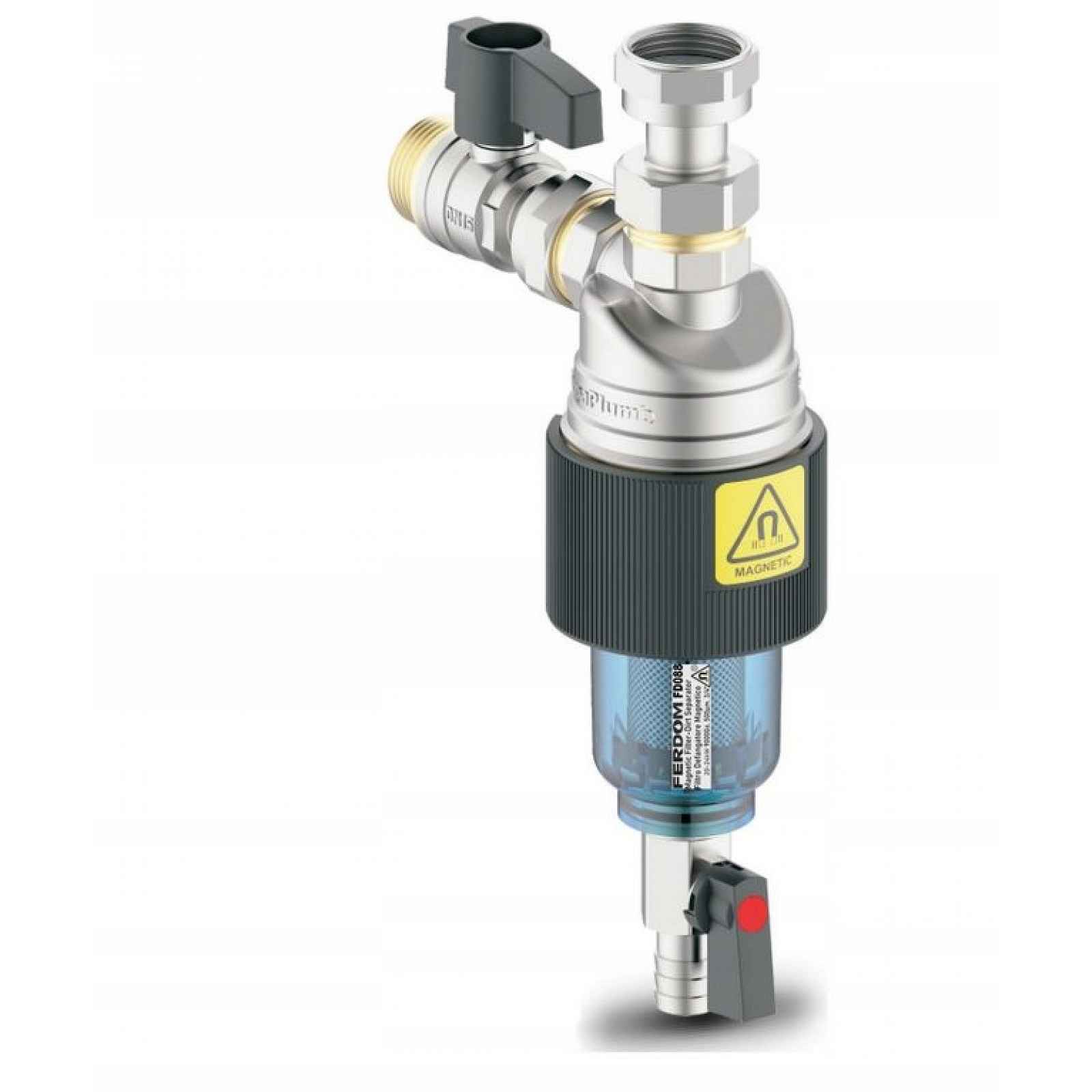

Magnetický filtr Separátor Ferdom do 24 kW Easy-mag

EASY-MAG Magnetický filtr pro CO 3/4" + Velký separátor 65 cm². Až 24 kW.Produkt britské firmy FERDOMKatalogové číslo: FD088Doporučené použití pro domácí systémy C.O. se závěsným kotlem o výkonu do 24 kW – díky konstrukci, funkcím a rozměrům filtru.- Magnetické nečistoty jsou zachyceny silným magnet o výkonu 9 000 G s povrchem magnetu 65 cm². Takové nečistoty mohou způsobit zadrhávání čerpadel a ventilů a snížit odvod tepla radiátorů.- Nemagnetické nečistoty jsou zachyceny účinným síťovým filtrem z nerezové oceli o velikosti 500 mikronů a povrchu 65 cm². Znečištění tohoto typu (minerální usazeniny) blokuje výměníky tepla, ucpává trubky a snižuje účinnost systému.Filtr FD088 má velmi odolné pouzdro z ABS/PC (polykarbonát), průhledný, kovový kryt a pouzdro magnetu. Většina výrobců kotlů C.O. doporučuje montáž magnetického filtru společně s novým kotlem C.O.- Doporučené použití pro domácí systémy C.O. s závěsným kotlem – díky konstrukci a funkcím filtru a jeho malým rozměrům. Lze jej použít také pro solární instalace, HVAC.Díky použití filtruEASY-MAG se díky menšímu počtu poruch snižují náklady na servis a náklady na náhradní díly.- Většina v současnosti vyráběných kotlů má pro dosažení co nejvyšší účinnosti velmi úzké vodní kanály.- Díky použití filtru FD088 se díky menšímu počtu poruch snižují náklady na servis a náklady na náhradní díly.– Většina evropských výrobců kotlů C.O. v současné době doporučuje montáž magnetického filtru společně s novým kotlem C.O.- Pro zvýšení účinnosti magnetického filtru doporučujeme použití penetračního přípravku Filter Fluid FD678.Sada obsahuje prvky, které způsobují, že sada má přípojky:do kotle 3/4" GW (přes šroubení)pro instalaci 3/4" GZ (přes ventil)Údaje o produktu:Pro instalace: domácích C.O., solárních, malých chladicích zařízení a klimatizace- Základní: zachycování feromagnetických nečistot- Dodatečné: zachycování jiných nečistot a kalůTechnické informace:Magnet: nominální výkon 9 000 Gs, plocha 65 cm²,Magnet: v vzduchotěsné mosazné komoře,Typ separátoru-osadníku: síťový filtr z nerezové oceli, mikronásada 500 mm, plocha 65 cm²,Maximální výkon systému C.O. až 24 kWMateriál pouzdra: ABS/PC (polykarbonát), průhlednýKovové prvky (dekl, pouzdro magnetu): Mosaz CuZn42Pb3Velikost (bez ventilů, šroubení, zátky): 68 mm / 199 mmSoučástí balení je: filtr (hlavička s nádržkou), šroubení 3/4", kulový kohout 3/4".Hmotnost filtru: 720 gramů / 800 gramůVodní přípojky / přípojky: všechny vodovodní přípojky 3/4" jsou vyměnitelné/vyměnitelné,Produkt může pracovat vodorovně nebo svisle (doporučeno připojení),Rozsah provozní teploty: 0-90 °C,Maximální pracovní tlak: 3 bar,Médium: voda, roztoky glykolu,Maximální koncentrace glykolu v komedónu: 30%Místo montáže: na návratu zespodu kotle C.O.Montáž a obsluha:– Filtr by měl být namontován pod kotlem při návratu.- Cyklický proces čištění filtru (minimálně jednou ročně) spočívá v:a) vypnutí kotle, uzavření ventilu filtru (na návratu) a ventilu na napájení kotle,c) vyjmutí magnetu z komory – magnetické usazeniny spadnou do pouzdra,d) odšroubování a vyjmutí dekla a pouzdra magnetu spolu s síťovým filtrem,e) důkladném umytí filtru a odstranění usazenin a usazenin,d) po dokončení čištění proveďte kroky v obráceném pořadí,f) Na závěr zkontrolujte těsnost víka a odvzdušněte filtr.Proč je třeba namontovat magnetický filtr:C.O. radiátory jsou obvykle vyrobeny z měkké oceli, která je vysoce náchylná k korozi. I při nainstalovaném vysoce kvalitním inhibitoru koroze může dojít k určité úrovni koroze, čištění bez inhibitoru je úroveň koroze mnohonásobně vyšší. Při instalaci C.O. při nedostatku vzduchu obvykle vzniká černý magnetit, který má magnetický charakter a lze jej proto zachytit pomocí magnetu.Ačkoli jsou magnety sedmkrát těžší než voda a normálně klesají na dno ohřívače, ze kterého pocházejí, některé částice jsou v systému rozptýleny průtokem. Pokud magnetický filtr tyto částice neshromažďuje, dostanou se do dalšího zařízení s elektromagnetickými vlastnostmi: jako např. oběhové čerpadlo a způsobí jeho předčasné opotřebení Dostávají se také k jiným prvkům instalace, jako jsou ventily, výměníky tepla apod. způsobuje jejich ucpávání a snižuje tepelnou účinnost systému.Dodatečnou vestavěnou funkcí zařízení je separátor / separátor nečistot, které nejsou magnetické. Znečištění tohoto typu (tzv. kotlový kámen) blokuje výměníky tepla, vede k přehřátí kotle, ucpává trubky a snižuje účinnost celého systému.LEGENDA SCHÉMATU, FOTO 3:1 – Těsnění2-3
