Lino 15x105 Teleskopické pouzdro pro Termo/hydroizolaci Plochých Střech 200ks

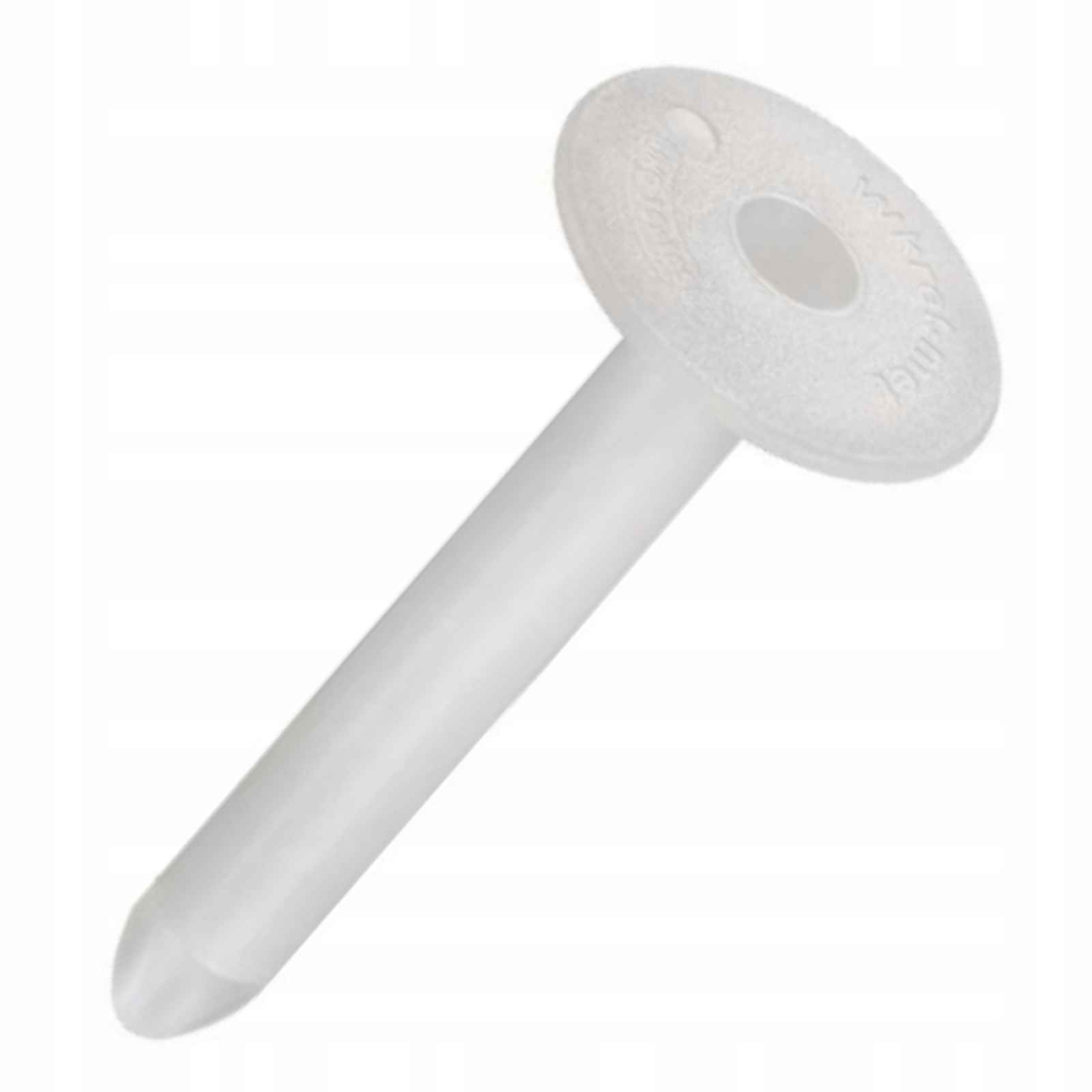

Plastová vložka LINO 15x105Plastová vložka LINO 15 značky Wkręt-met v kombinaci s samořezným šroubem typu WBSW-6,3 slouží k upevnění termoizolace a hydroizolace plochých střech v teleskopickém systému.Pouzdro je vyrobeno z polypropylenu.Teleskopické upevnění umožňuje zabránit propíchnutí hydroizolace a speciální výstupky uvnitř pouzdra zabraňují vypadnutí šroubu.Technické parametry:➡ Průměr pouzdra dk [mm]: 15➡ Délka pouzdra Lk [mm]: 105➡ Průměr otvoru pouzdra dh [mm]: 6,3➡ Průměr příruby pouzdraDk [mm] 50➡ Materiál těla pouzdra: PP – polypropylen➡Počet kusů v balení: 200Plastová vložka LINO 15 je doporučena pro tepelně izolační materiály:1 Polystyren2 Minerální vlna3 PIR4 PURTypy podkladů, do kterých lze instalovat pouzdro LINO 15 podle EAD 030351-00-0402:• beton C12/15, beton C20/25, tenkostěnná betonová deska• dřevo C24, OSB deska, překližkaZPŮSOB MONTÁŽE1. Před zahájením montáže je třeba rozpoznat podklad (plech, beton, dřevo) a jeho tloušťku a zvolit pro něj určené spojovací prvky. Zvláštní pozornost je třeba věnovat vhodnému výběru spojovacího prvku v případě renovace plochých střech na betonovém podkladu (ve zvláštních případech je třeba provést zkoušky na vytržení spojovacího prvku z podkladu)2. Je třeba rozpoznat tloušťku tepelné izolace a její typ (minerální vlna, polystyren, PIR pěna, PUR pěna, styropapa)3. Je třeba rozpoznat typ hydroizolačního materiálu a jeho šířku (1,0; 1,5; 2,0; 2,5 mb). )4. Na základě bodu 1-3 je třeba zvolit správnou délku plastového pouzdra – kratší o minimálně 15 mm než je tloušťka tepelné izolace5. Pracovní délka plastového pouzdra je díky teleskopickému spojení šroubu: Ltulei-15 mm6. Je třeba zvolit správnou délku šroubu k podkladu tak, aby jeho efektivní hloubka ukotvení byla v souladu s Evropským technickým posouzením a Technickým listem určeným pro tento výrobek7. Doporučuje se dodržet vzdálenost přítlačného límce pouzdra nebo podložek typu KD minimálně 10 mm od okraje hydroizolace (na zařízení, u oválných podložek rovnoběžně s delší stranou k okraji hydroizolace)8. Po dokončení kompletace plastového pouzdra s odpovídajícím šroubem je nutné zašroubovat spojovací prvek do země pomocí vyhrazených montážních koncovek9. Střešní spojka by měla po montáži udržovat účinný přítlak hydroizolace a tepelné izolace a přítlačná příruba plastového pouzdra by neměla umožňovat otáčení kolem osy ocelového spojovacího prvku10. Počet spojovacích prvků na m2 by měl být stanoven v technickém návrhu objektu – projekt by měl obsahovat rozdělení ploché střechy na jednotlivé větrné zóny (rohová, vnější okrajová, vnitřní okrajová, střední)Montáž na betonové podklady – LINO 15 + WBSW–6,3Montáž na dřevěné podklady - LINO 15 + WDB-T-4,8Montáž na dřevěné podklady - LINO 15 + WBSW–6,3Vlastnosti a výhody pouzdra LINO 15:✅ Teleskopické upevnění umožňuje zabránit propíchnutí hydroizolace✅ Speciální výstupky uvnitř pouzdra zabraňují vypadnutí šroubu z pouzdra✅ Označení výrobku – snadná identifikovatelnostSpojovací prvky mají evropské technické posouzení: ETA-15/0578
