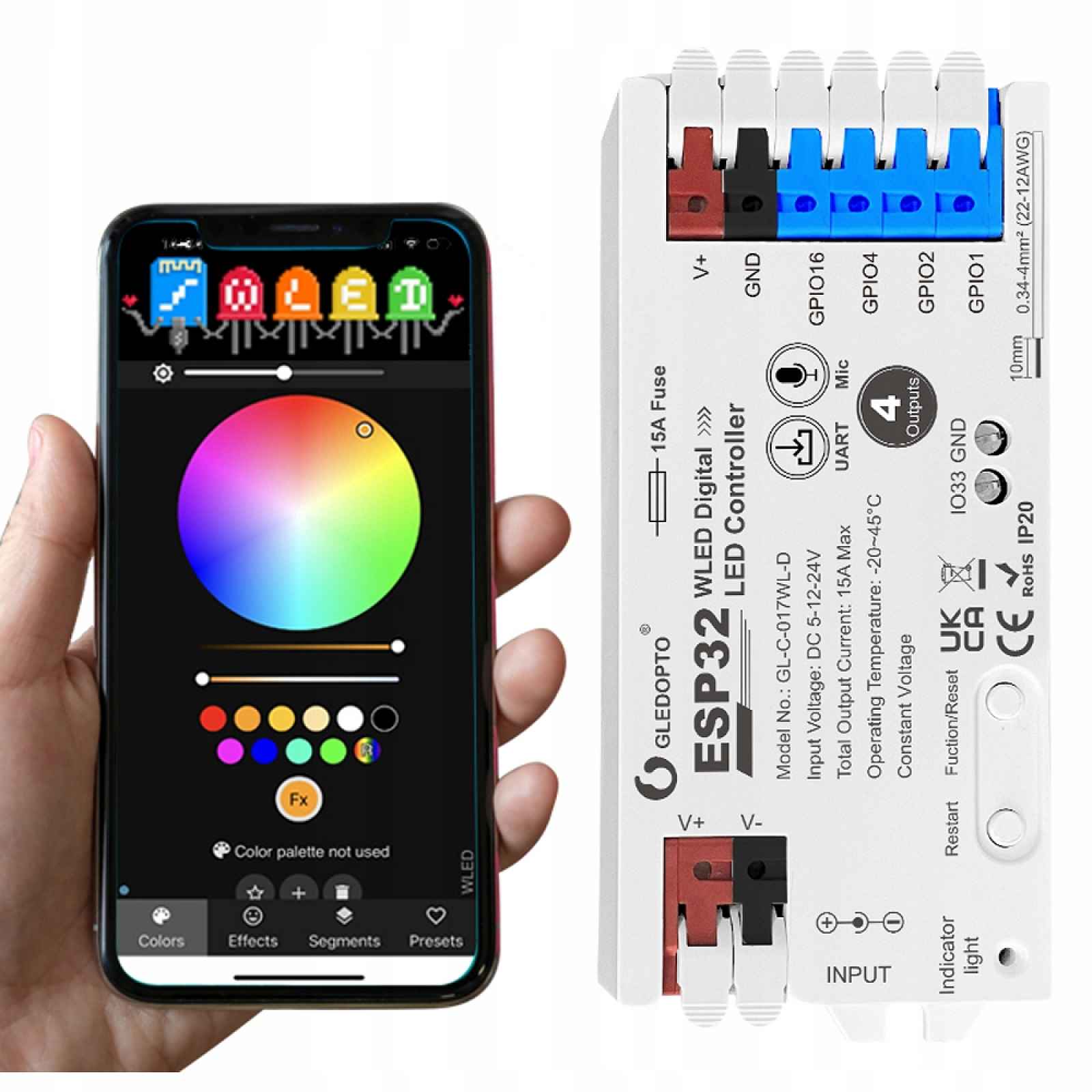

Led ovladač Wled Rgb WiFi ESP32 Home Assistant WS281x Mikrofon 4 Kanály
Ovladač pro digitální LED pásky✅čtyři výstupy GPIO✅s vestavěným mikrofonem✅možnost připojení tlačítkaInteligentní čtyřkanálový ovladač pro digitální adresovatelné pásky WLED – WS281x, Magic Pixel, Neo Pixel. Celý popis ↓
Popis Led ovladač Wled Rgb WiFi ESP32 Home Assistant WS281x Mikrofon 4 Kanály
Modul může ovládat pásku skládající se z maximálně 800 IC obvodů.Ovladač je založen na modulu WiFi ESP32.Díky vyvedeným IO portům umožňuje ovladač připojení zvonkových tlačítek k ovládání nebo jiným zařízením, např. senzorů.LED pásek Magic Pixel WLED je druh adresovatelného LED pásku, který umožňuje individuální ovládání každé LED diody za účelem vytvoření dynamických světelných efektů a animací.
Zobrazit celý popis
Každá dioda na pásku může zobrazovat různé barvy a jas nezávisle na ostatních, což umožňuje vytvářet složité vzory a světelné sekvence.Digitální LED páska se často používá v DIY projektech, dekoracích, akcentovém osvětlení i v profesionálních osvětlovacích instalacích. Díky použití ovladače WLED mohou uživatelé snadno spravovat a programovat pásku pomocí Wi-Fi.Kontroler WLED lze nakonfigurovat a ovládat pomocí:aplikaci v telefonu (např. WLED Native, SWLED)v aplikaci Home AssistantNejdůležitější vlastnosti4 ovládací výstupy: Možnost připojení až čtyř digitálních LED pásků najednou. Standardně aktivní výstup GPIO16, ostatní (GPIO1, GPIO2, GPIO4) lze nakonfigurovat v aplikaciVysoká účinnost: Maximální celkový výstupní proud je 15 A, což umožňuje provozovat rozsáhlé LED instalaceŠiroký rozsah napájení: Podpora napětí 5 V, 12 V a 24 V DC, což zajišťuje kompatibilitu s většinou digitálních pásekVestavěný mikrofon: Umožňuje synchronizaci světelných efektů se zvukem nebo hudbou (audio-reaktivní funkce)Snadná konfigurace přes aplikaci WLED: Ovládání, konfigurace efektů a integrace s WiFi sítí pomocí intuitivní aplikace pro Android/iOSPodporované LED čipy: WS2811, WS2812B, WS2815, SK6812, SM16703, FL19038, FW1935, UCS2903B a další populární modely digitálních LED páskůFunkce relé: Možnost úplného vypnutí napájení LED pásků v pohotovostním režimu pro úsporu energie (konfigurovatelné v aplikaci, výchozí nastavení GPIO12)Port USB-C pro programování: Usnadňuje aktualizaci firmwaru a pokročilou konfiguraci prostřednictvím UART1Funkční tlačítka: Krátké stisknutí – zapnutí/vypnutí, dlouhé (1s) – změna barvy, velmi dlouhé (10s) – reset do továrního nastavení a aktivace režimu AP1Rozměry: 108 × 45 × 18 mm1Pracovní teplota: od -20 °C do +45 °C1.Schéma připojení LED páskůOvladač podporuje až 4 digitální pásky LED současně.Výstupy:GPIO16 (výchozí)GPIO4, GPIO2, GPIO1 (aktivováno po konfiguraci)Schémata připojení:Jedna páska: Připojte ji k GPIO16.Dvě pásky: Připojte k GPIO16 a GPIO4.Tři pásky: Připojte je k GPIO16, GPIO4 a GPIO2.Čtyři pásky: Připojte je k GPIO16, GPIO4, GPIO2 a GPIO1.POZOR! Ovládání není nezávislé..Konfigurace relé (Relay Configuration)Relé umožňuje úplné přerušení napájení LED pásku, když je vypnuto, což výrazně snižuje spotřebu proudu v pohotovostním režimu.Bez relé: LED pásek odebírá proud i když je vypnutý – vysoká spotřeba energie v klidovém stavu.S relé: Po vypnutí LED pásku relé zcela přeruší napájení – nízká spotřeba energie v pohotovostním režimu.Konfigurace v aplikaci WLED:Přejděte na „Konfig“ → „LED preference“.Nastavte „Relay GPIO“ na hodnotu 12.Volitelně zrušte zaškrtnutí políčka „Invert“.Uložte nastavení.Výhoda: Úspora energie a prodloužení životnosti LED instalacíVestavěný mikrofon
Ovladač ESP32 WLED s vestavěným mikrofonem je skvělým řešením pro ty, kteří chtějí vytvořit dynamické a interaktivní osvětlení doma, na večírcích nebo v uměleckých projektech. Díky pokročilé technologii a širokým možnostem konfigurace lze dosáhnout úžasných světelných efektů přizpůsobených individuálním potřebám.
Konfigurace mikrofonu
Cíl: Umožňuje synchronizaci světelných efektů s hudbou nebo zvukem z okolí (reaktivní režim).
První konfigurace po resetování: Přejděte na „Config“ → „Usermods“. Vyberte „Digitalmic“ a zadejte následující parametry: Typ mikrofonu: Generický I2S 12S SD pin: 26 12S WS pin: 5 12S SCK pin: 21 Uložte nastavení a poté restartujte ovladač.
Aktivace: Po restartu přejděte na „Informace“ a spusťte funkci „Audio Reactive“.
Ovládání mimo místní WiFi síťWLED je otevřený software, který pracuje na mikrokontrolérech ESP32. Znamená to, že všechny služby jsou hostovány lokálně na vašem zařízení WLED.
