Led ovladač Wled Pwm Rgbic WiFi ESP32 Ethernet RJ45 WS2811 Home Assistant

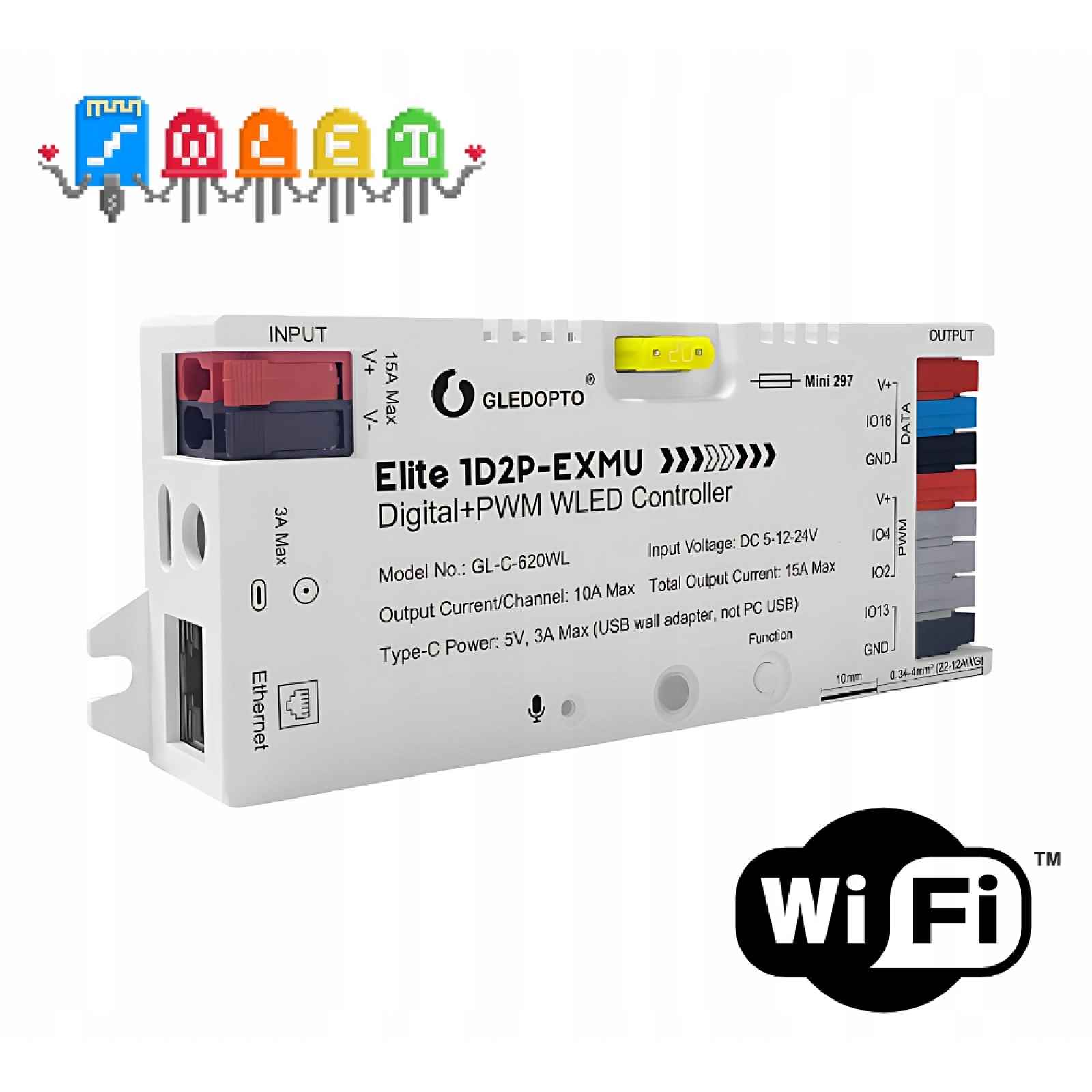

Ovladač WLED + PWM pro digitální a analogové LED páskyCo je GL-C-620WL a k čemu slouží?Gledopto GL-C-620WL (Elite 1D2P-EXMU) je pokročilý LED ovladač založený na čipu ESP32 s předinstalovaným softwarem WLED. Zařízení umožňuje ovládat digitální (adresovatelné) LED pásky a zároveň podporuje klasické PWM pásky – to vše v jednom kompaktním pouzdře o rozměrech pouhých 129 × 50 × 23 mm.Ovladač se připojuje k domácí síti přes WiFi nebo Ethernet, což zajišťuje plnou flexibilitu instalace. Funguje s aplikací WLED na chytrém telefonu a systémem domácí automatizace Home Assistant – bez jakýchkoli dalších bran nebo hubů.Co jsou digitální (adresovatelné) LED pásky?Digitální LED pásky jsou pásky, u kterých má každá dioda (nebo skupina diod) vlastní ovládací systém (tzv. IC – Integrovaný okruh). Díky tomu lze nezávisle kontrolovat barvu a jas jednotlivých segmentů pásky. Právě to umožňuje vytvářet efekty, jako je duha, aktuální světlo, reakce na hudbu nebo segmentové ovládání barev – věci, které nelze dosáhnout na běžných jednobarevných páskách nebo RGB.Nejpopulárnější čipsety digitálních pásek jsou mj. WS2812B, WS2811, WS2815, WS2813, SK6812 nebo TM1814 – všechny jsou podporovány GL-C-620WL.Dva režimy provozu – WLED (digitální) a PWM (analogový) GL-C-620WL je ovladač typu „2 v 1". Má dva nezávislé výstupy, které mohou pracovat současně: 🔹 Režim WLED (výstup DATA – GPIO16) Slouží k ovládání digitálních LED pásků (adresovatelných). Datový signál je odeslán na pin IO16. Ovladač podporuje až 1600 pixelů (IC), což umožňuje ovládat pásku až několik desítek metrů najednou. Kompatibilní digitální čipové sady: WS2812B, WS2811, WS2815, WS2813, SK6812, TM1814 a další podporované firmwarem WLED. V režimu WLED je k dispozici více než 100 dynamických světelných efektů (duha, aura, dýchání, blink, bouncing balls a mnoho dalších), včetně efektů reaktivních na zvuk (♫) – využívajících vestavěný mikrofon. 🔹 Režim PWM (výstupy IO4, IO2) Slouží k ovládání klasických analogových pásků – jednobarevných nebo dvoukanálových CCT (teplá + studená bílá). Ovladač reguluje jas pomocí modulace šířky impulsu (PWM). Kompatibilní pásky PWM: Jednobarevné pásky (bílá, teplá bílá, studená bílá apod.) ) – připojení k IO4 Pásky CCT (tučná bílá / dual white) – připojení C → IO4, W → IO2 Oba výstupy fungují současně, což znamená, že můžete například osvětlit strop bílou páskou CCT (PWM) a zároveň ovládat barevnou dekorativní pásku (WLED) – vše z jednoho ovladače.Způsoby připojení k síti a port UART Síťová konektivita Ovladač nabízí dva způsoby připojení k domácí síti: 🌐 Ethernet (RJ45) Kabelové připojení k routeru Ethernetový port je přednastaven – stačí připojit síťový kabel a ovladač se okamžitě objeví v síti. Není třeba nastavovat WiFi. Ideální řešení tam, kde je signál WiFi slabý nebo nestabilní. 📶 WiFi (ESP32) Bezdrátové připojení k domácí WiFi síti. Při prvním spuštění ovladač vytvoří vlastní síť (AP) nazvanou „WLED-AP“, přes kterou jsou konfigurována data sítě WiFi. Po uložení dat se ovladač automaticky připojí k routeru. Oba způsoby zajišťují přístup k panelu WLED v prohlížeči (přes IP adresu ovladače) a plnou podporu prostřednictvím aplikace WLED a Home Assistant. Port UART (Type-C) Ovladač má port USB Type-C, který plní dvojí funkci: Nouzové napájení – 5V / 3A max (pouze z USB nástěnného napájecího adaptéru, nikoli z PC portu) Programování přes UART – připojením ovladače k počítači pomocí kabelu USB-C můžete aktualizovat firmware WLED na nejnovější verzi nebo nahrát vlastní kompilaci, např. prostřednictvím nástroje ESPTool nebo WLED Web Installer. Způsoby ovládání ovladače GL-C-620WL 📱 Aplikace WLED (iOS / Android / prohlížeč) Hlavním nástrojem pro ovládání je bezplatná aplikace WLED, která je dostupná pro chytré telefony a jako webový panel v prohlížeči. Nabízí: Výběr z více než 100 dynamických efektů (včetně reaktivních na hudbu) Segmentová kontrola barev – pásku můžete rozdělit na libovolné sekce a přiřadit každé jiné barvě nebo efektu Palety barev, předvolby, playlisty a časovače Synchronizace více ovladačů – všechna zařízení WLED ve stejné síti mohou zobrazovat identické efekty po stisknutí tlačítka „Sync“ Konfigurace hardwarových nastavení (GPIO, relé, Ethernet, tlačítka) 🏠 Home Assistant (doplněk WLED) Domů asistent automaticky detekuje ovladače WLED v síti. Po přidání integrace získáte: Možnosti osvětlení pro každý segment pásky
