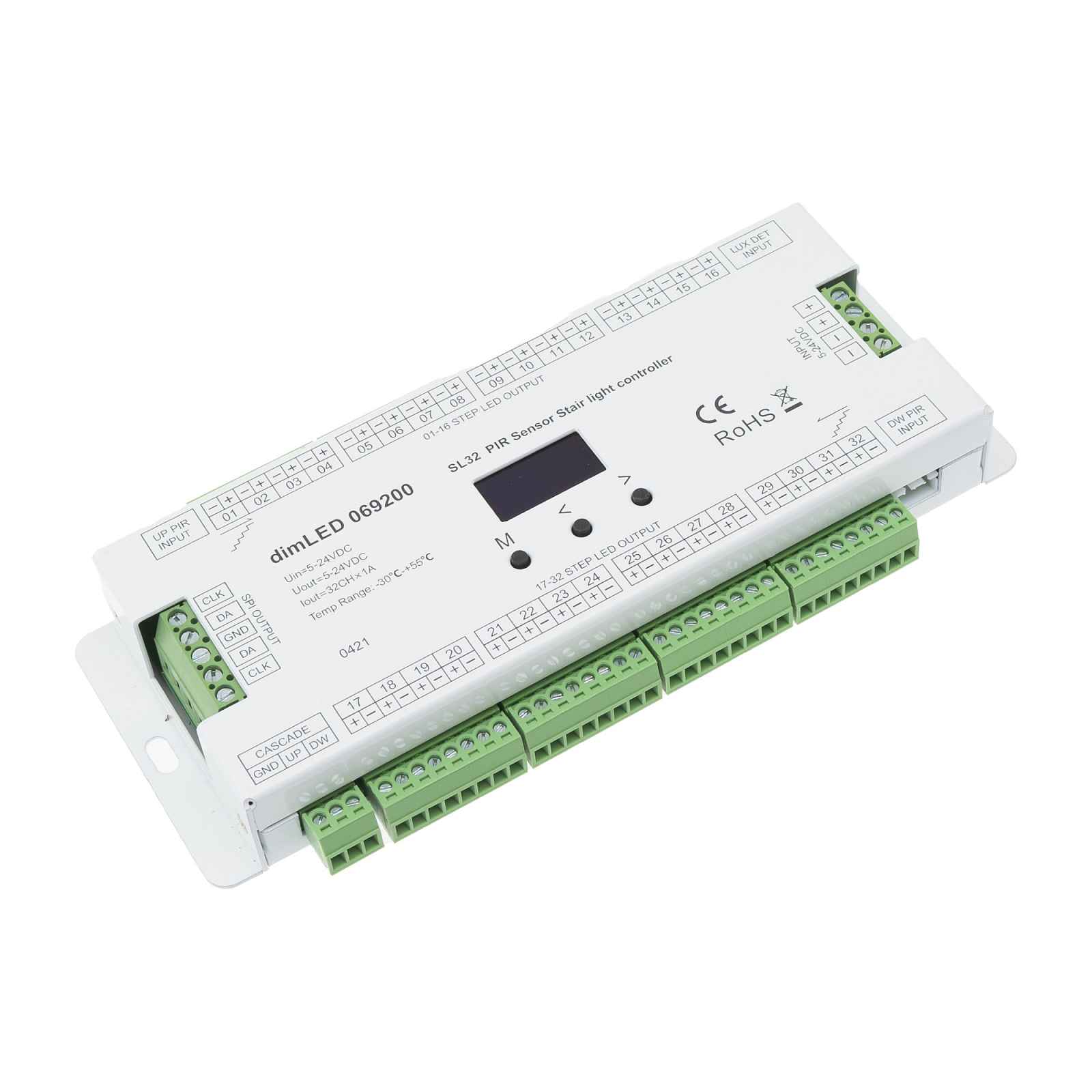

LED ovladač SL32 pro osvětlení schodiště
Ovladač SL32 je vhodný pro osvětlení schodiště a jejich jednotlivých schodnic či zábradlí. Tímto ovladačem lze ovládat jak jednobarevné LED pásky, tak i digitální LED pásky (až 28 IC typů). Celý popis ↓
Popis LED ovladač SL32 pro osvětlení schodiště
Jeden ovladač umožňuje ovládat až 32 nášlapů, lze zapojit ale 2 ovladače SL32 za sebou a ovládat tak až 64 schodů.
Součástí balení je
- 1x ovladač SL32
- 1x senzor světla o délce 5m
- 2x PIR čidlo o délce 0,35m
- 2x prodlužovací kabel pro PIR čidlo 5m
- 1x návod
Maximální délky kabelů senzorů
Senzor světla je dodávaný v délce 5m, lze prodloužit až na 10m.
Prodlužovací kabel k PIR čidlům je dodávaný v délce 5m, lze prodloužit až na 15m .
Možnosti spínání SL32
Přes dodaná 2 PIR čidla.
Přes tlačítka paralelně zapojená
Zobrazit celý popis
Možnosti připojení LED pásků (jednotlivé zapojení naleznete v návodu):
Využití až 32 DC výstupů a DC LED pásků nejčastěji pro osvětlení jednotlivých schodů (případně 64 u dvou SL32).
Zapojení digitálního LED pásku jako linie. Například pro osvětlení zábradlí, orientačního osvětlení vedle schodů v linii.
Zapojení digitálního LED pásku jako ve tvaru Z na jednotlivé schodnice. Světlo se bude rozsvěcet jako "had" postupně.
Kombinace DC výstupů (LED pásků) a digitálního. Osvětlení jednotlivých schodů dohromady například s osvětlení zábradlí apod.
Specifikace ovladače
- Vstupní napětí
- 5-24VDC
- Proudové zatížení
- 32x1A (12V 12W, 24V 24W na kanál)
- Výstupy
- 32xDC výstup, 2x SPI výstup
- Počet ovladačů
- Lze propojit 2x SL32 a získat 64 výstupů
- Rozměry
- 186 x 86 x 68mm
Paměť posledního nastavení po odpojení napájení
ANO
Stupeň krytí
IP20
