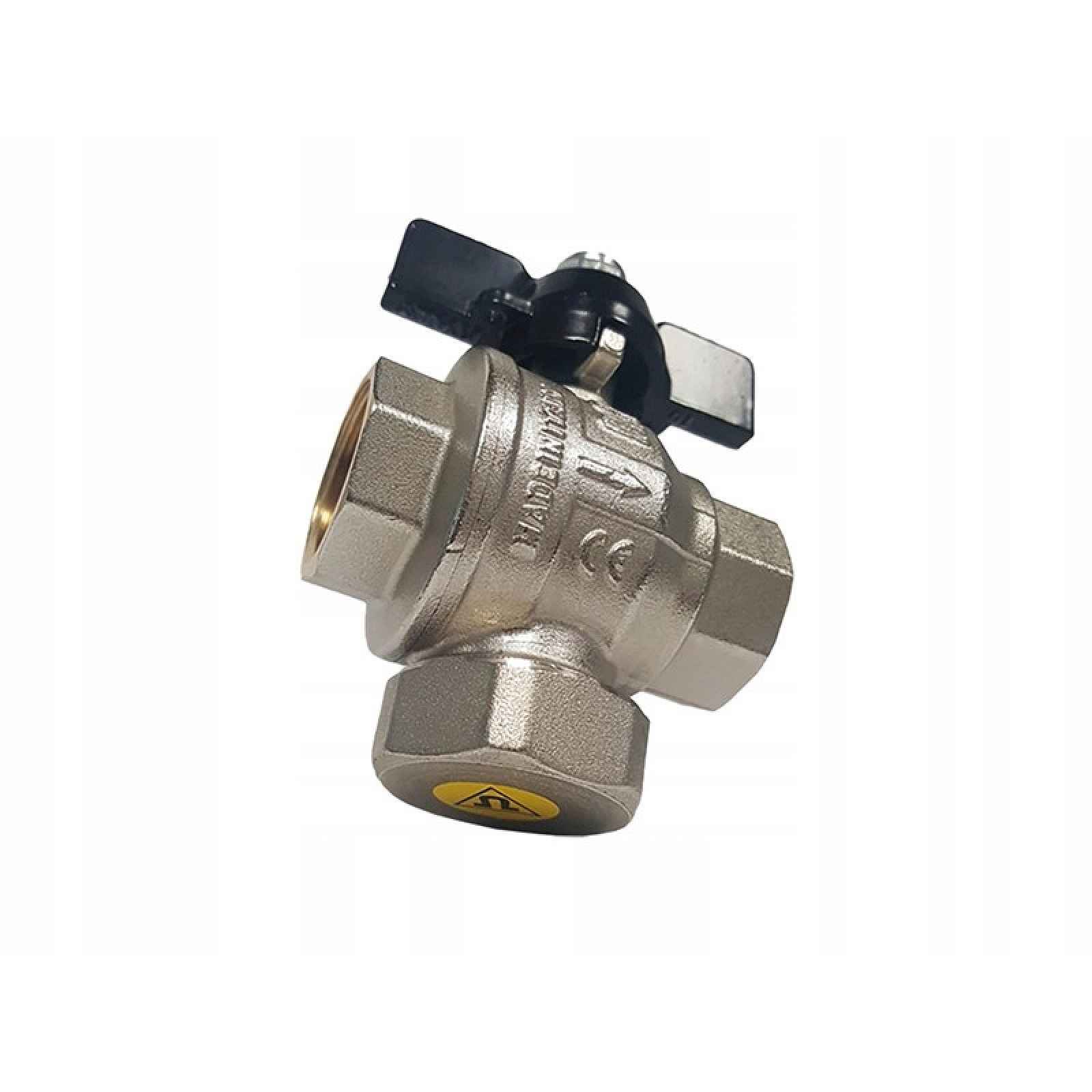

VENTIL S FILTREM A MAGNETEM ZABUDOVANÝM V KOULI 1"Vyrobeno v Itálii pro polské společnost TOP-THERMKatalogové číslo: S3191K06Kulový kohout EKO FILTRO MAG s usazeným filtrem a neodymovým magnetem zabudovaným v kuličce má za úkol provádět dvojitou filtraci topného média v systému ústředního vytápění:Filtr sedimentační o hustotě 800 mikronů zachycuje mechanické nečistoty (písek, měď, hliník, biologický sediment) protékající ventilem a ukládá je na filtrační mřížku, čímž zabraňuje jejich dalšímu oběhu v instalaci.Uvnitř sítě je po celé její délce umístěn magnet integrovaný do víka. Magnet zachycuje drobné feromagnetické částice (především železo), které se usazují na bajonetu magnetu a jsou přitahovány magnetickým polem vytvořeným magnet.Kulový kohout EKO FILTRO je velmi pohodlný na používání – nevyžaduje žádné další uzavírací ventily.EKO FILTRO MAG zajišťuje aktivní ochranu topného systému. Pro zajištění optimálního provozu zařízení se doporučuje jeho pravidelnou kontrolu a čištění. Zabráníte tak nadměrnému hromadění nečistot uvnitř separátoru.TECHNICKÉ ÚDAJE:Rozměry: uvedeny v legendě k schématuPrůměr závitu: 1" GWPracovní teplota: -20 °C až +90 °C (tělo 150 °C)Maximální tlak: 30 barMateriál těla: mosaz (CW617N)Materiál náplně: nerezová ocel (AISI 304), mikronový materiál: 800,Silný magnet magnet (12 000 Gaussů) přitahuje nečistotyMosazný ventil – pracuje na vodě a glykolu (maximální koncentrace glykolu 30 %)Materiál těsnění: fíbrAKCE:Ventil s filtrem a magnetem zabudovaným v kouli EKO FILTRO MAG zajišťuje účinné odstraňování nečistot (zejména obsahujících písek a rez, přítomných v topném systému) díky dvojímu účinku:- magnetu neodymového, jehož magnetické pole přitahuje feromagnetické částice- filtr osadníkového, jehož filtrační síťka zachycuje pevné částice až do velikosti 800 mikronůZařízení instalované na zpětném okruhu topného systému chrání kotel před nečistotami, které mohou způsobit poruchu nebo poškození oběhového čerpadla nebo výměníku tepla.Filtr a magnet jsou umístěny v kouli, která je provrtána zespodu.Stačí zavřít ventil, vyšroubovat filtr s magnetem a poté jej vyčistit. Celý postup nevyžaduje vypnutí instalace.LEGENDA SCHÉMATU:TěloZávit tělesaMíčUtěsnění kouleTřmen ventiluTěsnění O-kroužkuOdporový kroužekKryt filtruSedimentový filtrPečeťMagnetPokrýtRukojeť „motýl“MaticeVÝHODY ZAŘÍZENÍ:Kompaktní (malé rozměry – velikost standardního kulového ventilu s motýlkem)Nevyžaduje žádné další uzavírací ventilyPro montáž do každé instalaceDvojí účinek filtrace způsobuje úplné odstranění nečistot:- silný magnet magnet (12 000 Gaussů) přitahuje feromagnetické nečistoty- filtrační zásobník zadržuje mechanické nečistoty až do velikosti 800 µ mChrání zařízení v instalaci, zejména čerpadla a výměníky, a prodlužuje tak životnost kotleZlepšuje účinnost instalace a snižuje energetické ztrátyRychlá a snadná údržbaUrčeno pro domácí instalaceÚDRŽBA:KO FILTRO MAG byl navržen nejen tak, aby plnil svou roli efektivní filtrace a ochrany topných zařízení, ale také aby byl rychlý a snadno čistitelný.Stačí jen několik kroků a můžete plně obnovit plnou účinnost ventilu bez nutnosti vypnutí instalace.Doporučuje se pravidelně kontrolovat stav filtru. Zvláště důležité je zkontrolovat a vyčistit zařízení měsíc po jeho montáži.Frekvence údržby separátoru závisí na typu topného systému.Doporučuje se provádět údržbu alespoň jednou ročně, nejlépe před spuštěním kotle na topnou sezónu.Zkontrolujte, zda je kotel vypnutý a zda je teplota vody v instalaci rovna okolní teplotě. Před provedením jakékoli kontroly, čištěním nebo údržbou vypněte kotel, zavřete ventil EKO FILTRO MAG a počkejte, až médium vychladne.Připravte si vhodnou nádobu pod separátorem, abyste nasbírali vodu nahromaděnou ve filtrační komoře.Ručně odšroubujte kryt filtru a vyjměte sedimentační filtr.Vypláchněte filtr a víko tak, aby byly odstraněny všechny nečistoty. Nepoužívejte detergenty obsahující rozpouštědlo k čištění plastových dílů.Zkontrolujte, zda těsnění nenese známky opotřebení, vyměňte ho, pokud je poškozeno.Sklopte ventil s víkem.Otevřete uzavírací ventil.Spusťte topný systém.
