Kovové rozpěrné hmoždinky do betonu zapichovací 6x65 mm Šroub met

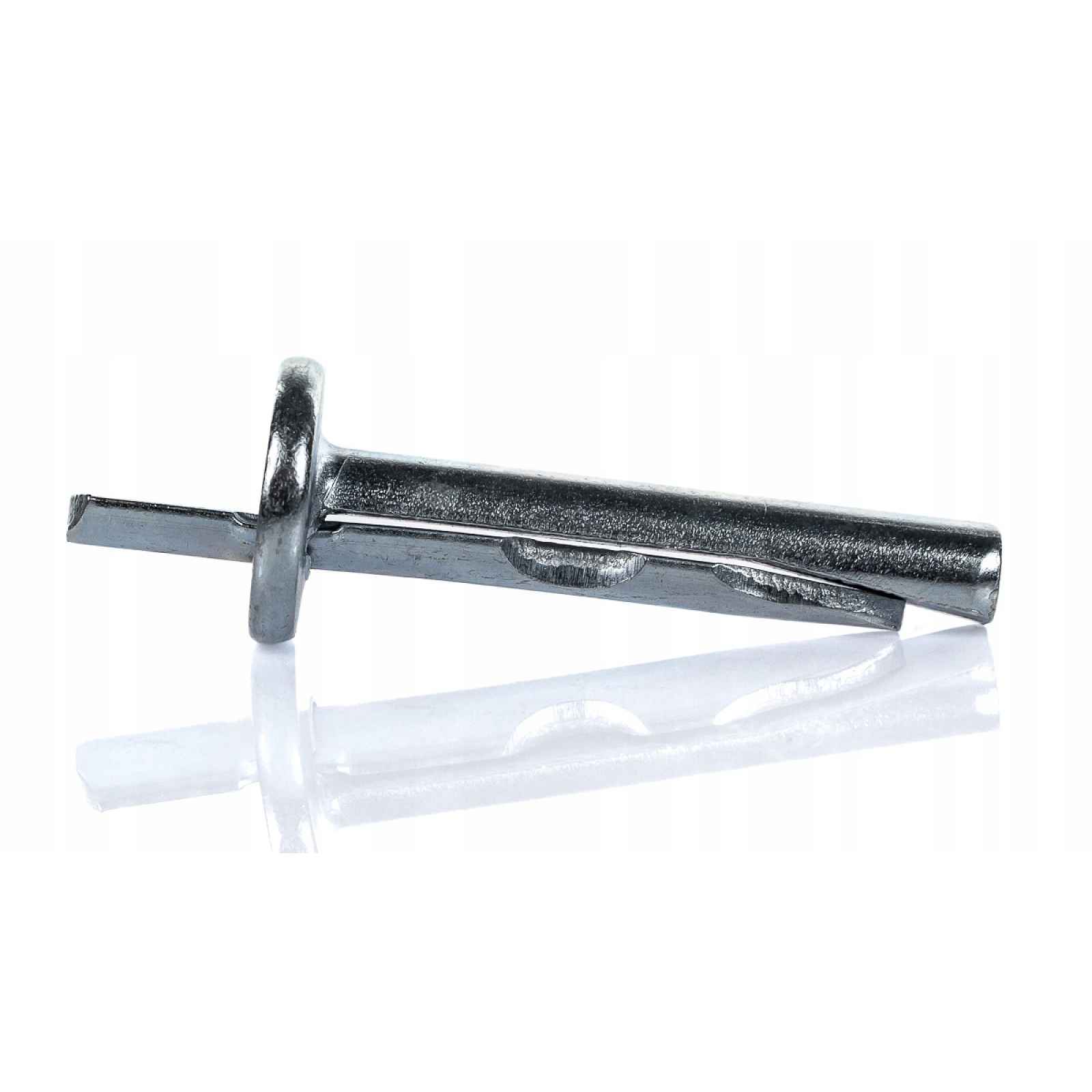

Rozpěrná kovová kotva KRWVelikost: 6,0x65 mmBalení: 100 KsOriginální produkt renomované firmy Wkręt-Met ®Kovová zapichovací kotva KRW se skládá z těla zakončeného na jedné straně přírubou s plochou opěrnou plochou a na druhé straně kuželem a zapichovacího trnu s kuželovým řezem. Kotva je vyrobena z pozinkované oceli. Je určena pro montáž tenkých ocelových prvků, klempířských úprav nebo prvků zavěšených stropů. Možnost montáže do betonu poškrábaného v případě zavěšení konstrukcí k železobetonovým stropům. Upevnění probíhá v důsledku zasunutí trnu do těla, což způsobuje posunutí klínu a vznik trvalého ukotvení. Typy podkladů, do kterých lze kotvu KRW instalovat: • beton je poškrábaný a nepoškrábaný • plná keramická cihlaSpecifikace produktu Průměr kotvy (d k): Ø 6,0 mm Průměr otvoru/vrtáku (až): Ø 6,0 mm Průměr příruby (D): 15 mm Max. použitelná délka (t fix): 30 mm Délka kotvy (L w): 65mm Efektivní hloubka ukotvení (h eff): 30 mm Hloubka otvoru (ho): 75 mm Materiál: Ocel Reakce na oheň: Nehořlavý Množství ks v balení: 100 Národní technické posouzení: ITB-KOT-2018/0463, 1. vydání Výpočtová nosnost pro podklad: beton C20/25: C50/60: 2,38 [kN] plná keramická cihla: 1 [kN] Montážní parametry min. tloušťka podkladu (hmin): 80 mm min. vzdálenost od okraje (c min): 150 mm min. osová vzdálenost (L os): 250 mm Způsob montáže: Používají se pouze originální kotvy dodané výrobcem Před provedením montáže je třeba rozpoznat podklad, na kterém bude kotva montována, a porovnat zatížení, které bude kotva přenášet, s únosnostmi uvedenými v bezpečnostním listu nebo v Národním technickém posouzení Je třeba zvolit vhodnou délku kotvy tak, aby rozpěrná zóna byla umístěna v konstrukčním materiálu stěny (tloušťka upevňovacího prvku odpovídá maximální délce užitné kotvy – tfix) Průměr vrtaných otvorů by měl odpovídat průměru použitých kotev Otvory v podkladech z plných materiálů by měly být hlubší o minimálně 10 mm od hloubky ukotvení kotvy Otvory v plných materiálech je třeba vyčistit od vrtáků posuvným a vratným pohybem vrtáku při snížených otáčkách Do vyvrtaného otvoru se zavádí kotva a trn se zapichuje až do okamžiku, kdy se zcela zahloubí do těla
