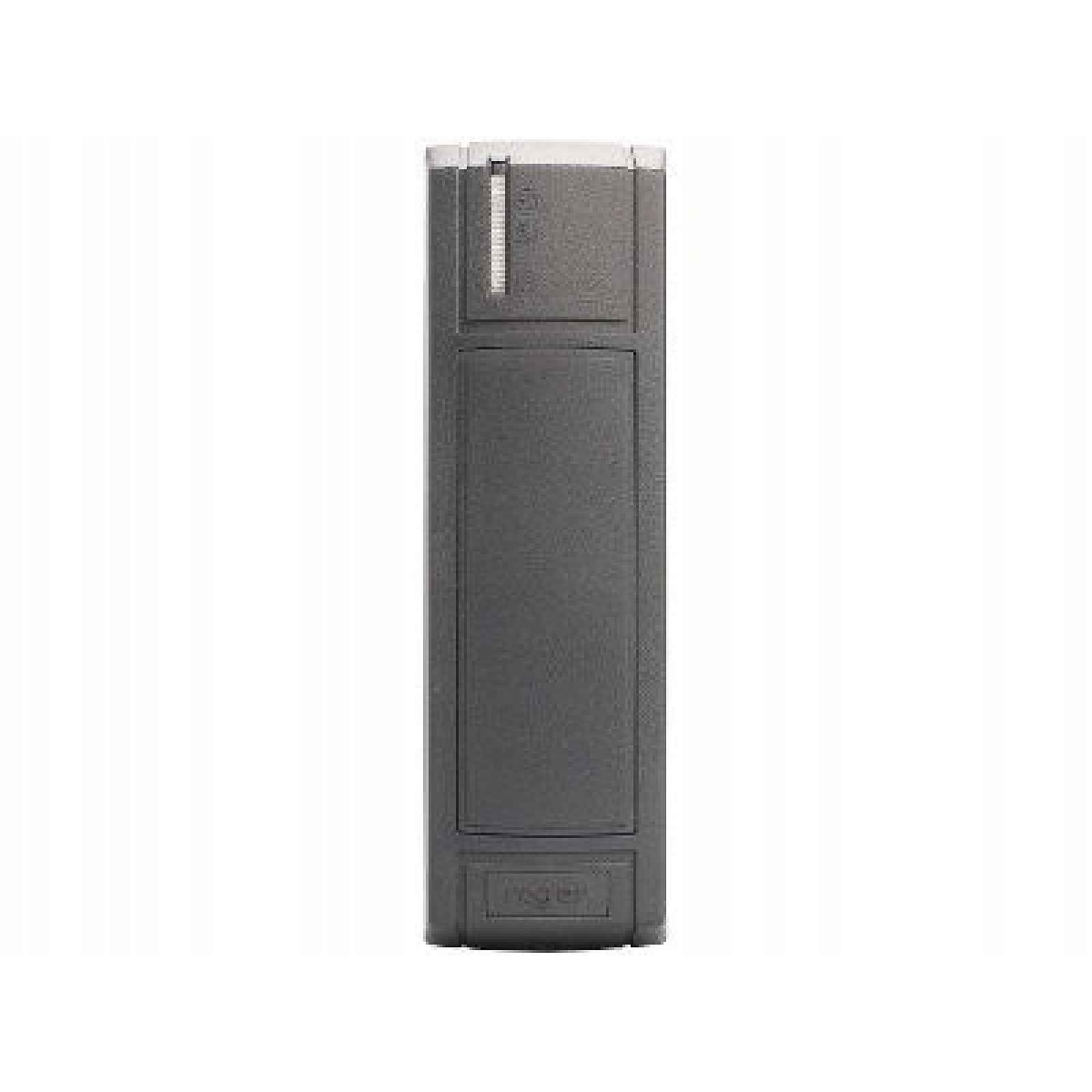

Externí kontrolér přístupu PR312MF-BKPopis Externí kontrolér přístupu PR312MF-BK je jednoprůchodový kontrolér používaný v rámci systému kontroly přístupu RACS 4, který byl navržen s ohledem na nejoblíbenější řešení kontroly přístupu. Může být používán v autonomních i síťových instalacích až pro 4000 uživatelů. Všechny řadiče řady PRxx2 jsou vybaveny komunikačním rozhraním RS485, které lze využít jak pro jejich programování, tak pro komunikaci v síťovém systému. Systém kontroly přístupu na bázi řadičů PRxx2 lze spravovat lokálně prostřednictvím sériových portů COM/USB nebo vzdáleně přes počítačovou síť WAN/LAN. Kontroler má vestavěnou čtečku karet standardu MIFARE 13,56 MHz. Zařízení je vybaveno třemi programovatelnými NO/NC vstupními linkami, dvěma programovatelnými tranzistorovými výstupy a jedním reléovým výstupem, model má vestavěnou klávesnici. Připojení zařízení k ústředně CPR obohacuje ovladač o další funkce. Možnost instalace přímo na elektroinstalační krabici o průměru 60 mm. Programování ovladače Ovladače mají podle továrních nastavení adresu ID=00 a naprogramovanou kartu MASTER, která je dodávána spolu s novými zařízeními v sadě. Kartu lze použít k předběžnému otestování zařízení ihned po jeho instalaci. Zařízení se programuje z počítače pomocí softwaru PR Master. Připojení ovladače k počítači vyžaduje použití vhodného komunikačního rozhraní: UT-2USB, UT-4DR nebo RUD-1 nebo použití ústředny CPR32-NET-BRD. Alternativně lze ovladače řady PRxx2 programovat manuálně pomocí klávesových příkazů popsaných v návodu. Později lze k programování zařízení používat takzvané programovací karty. Programovací karty jsou obyčejné bezkontaktní karty, kterým byly během konfigurace přiřazeny specifické programovací funkce.Instalace Kontroler může být instalován uvnitř i vně budov a nevyžaduje žádnou dodatečnou ochranu před srážkami a vlhkostí. Všechna elektrická připojení je třeba provést při odpojeném napájecím napětí. Všechna zařízení připojená ke komunikační sběrnici RS485 systému KD by měla mít společný mínus napájení (GND), aby to bylo zaručeno, je nutné vzájemně propojit mínusy všech napájecích zdrojů používaných v systému. Úkoly kontrolora přístupu Základním úkolem kontrolorů přístupu je rozhodování související s podporovaným přechodem. Logika fungování přechodu a rozhodnutí jsou přijímány na základě konfiguračních dat uložených v interní paměti řadičů. Rozhodnutí se mimo jiné týkají přístupových práv, časových harmonogramů, režimů vyzbrojování systému, signalizace poplachových stavů a dalších.Specifikace Napájecí napětí: Nominální 12VDC, povolené 10-15VDC Přístupové karty E: 13,56 MHz kompatibilní s ISO14443A a MIFARE Dosah čtení: Až 15 cm pro karty typu ISO (závisí na typu a kvalitě karty) Průměrný odběr proudu: 50 mA Tamper kontakt: Beznapěťový kontakt NC, 24V/50mA Vstupy: Tři (IN1 - IN3) dvoupolohové vstupní linky NO/NC, vnitřně polarizované na napájecí plus přes rezistor 15 kΩ, spínací práh cca 3,5 V Reléový výstup: Reléový výstup (REL1) s jedním izolovaným kontaktem NO/NC, max. zatížení 30V/1,5A Tranzistorové výstupy: Dva tranzistorové výstupy (IO1, IO2) typu otevřený kolektor, max. zatížení 15VDC/1A Vzdálenosti: Mezi kontrolerem a komunikačním rozhraním (RS485): max. 1200 m Mezi čtečkou a kontrolerem: max. 150 m Mezi kontrolerem a WE/WY expandéry: max. 150 m Třída prostředí: IV Provozní teplota: -25 °C ~ 60 °C Vlhkost: 10 % ~ 95 % Stupeň krytí: IP65 Hmotnost: 150 g Rozměry (šířka/výška/délka): Standardní základna: 46x152,5x23 mm Silnější základna: 46x152,5x35 mm
