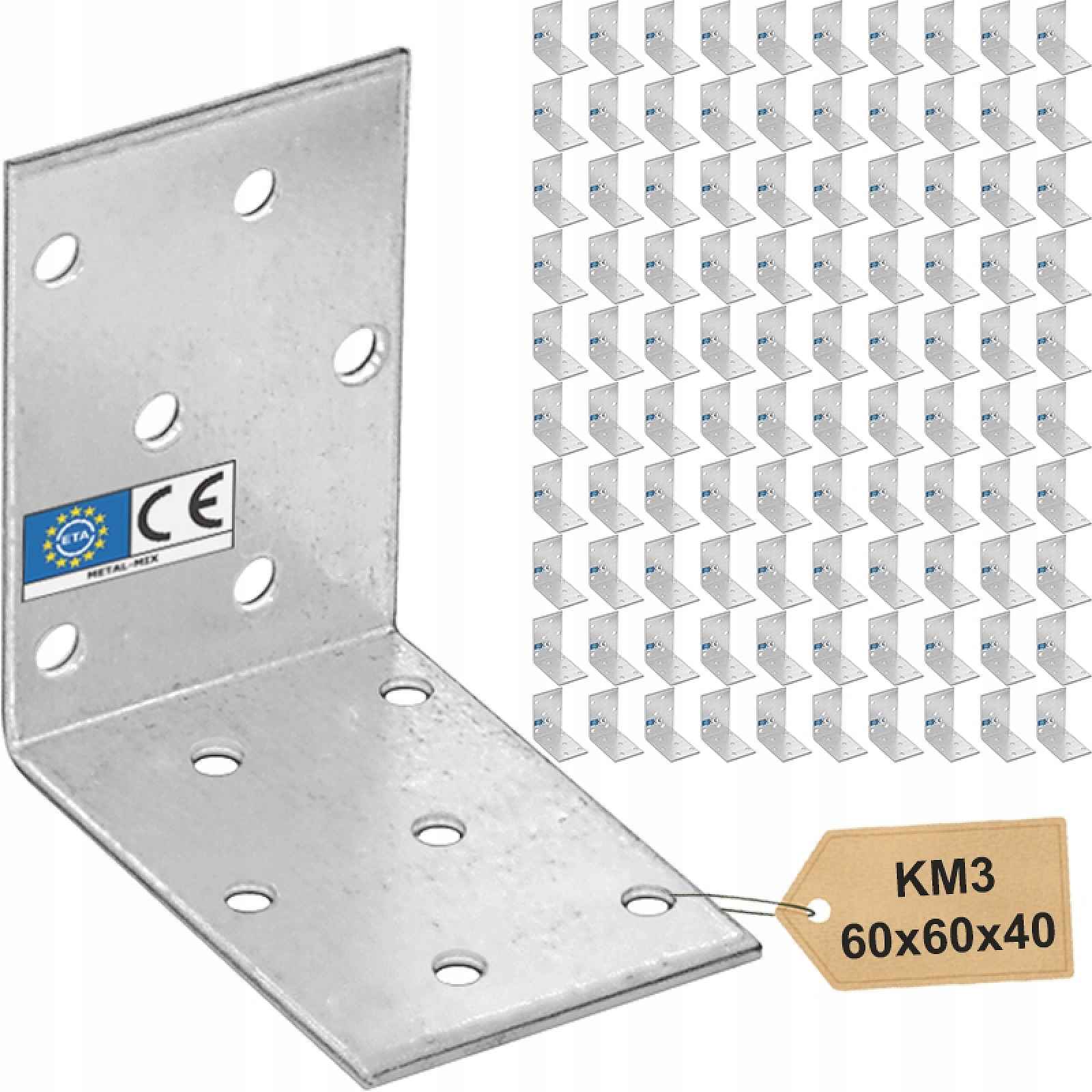

KM3 Úhelník Montážní Tesařský Spojovač 60x60x40x2 100kusů
Cena „Kup teď“ se vztahuje na sadu 100 kusů úhelníkůStandardní úhelníky s univerzální perforací. Díky množství otvorů v nich umístěných lze pomocí těchto úhelníků realizovat mnoho jednoduchých i složitých spojů. Celý popis ↓
Popis KM3 Úhelník Montážní Tesařský Spojovač 60x60x40x2 100kusů
MONTÁŽNÍ ÚHELNÍK KM3 60x60x40x2mm
Úhelníky jsou vyrobeny z pozinkovaného ocelového plechu o tloušťce 2 mm.PARAMETRY:
- výška – 660 mm
- šířka – 40 mm
- hloubka – 60 mm
- tloušťka plechu – 2 mm
- materiál - DX51D + Z275
- protikorozní ochrana – pozink
- počet otvorů – 12 otvorů ø5 mm
- nosnost – 3,83 kN
MONTÁŽ
kroužkové hřebíky ANCHOR ø4
Zobrazit celý popis
tesařské vruty pro spojovací prvky
PRŮVODCE VÝBĚREM SPOJOVACÍCH PRVKŮ NA ZÁKLADĚ ROZMĚRŮ NOSNÍKŮ:V tomto nástroji byly technické výpočty zkondenzovány v přehledné formě po sedmi krocích. Algoritmus je v současné době založen na sadě úhelníků a k nim přizpůsobených hřebíků ANCHOR. Sbírka se zužuje v závislosti na provedených volbách, aby bylo možné nakonec určit úhelník a hřebíky, které nejlépe odpovídají vašemu dřevěnému spoji. Ukažte si navzájem uspořádání nosníků, jejich rozměry a určete místo přiložení síly.TECHNICKÝ VÝKRES:
- KM1 – 40 x 40 x 40 x 2 [mm]
- KM2 - 40 x 40 x 60 x 2 [mm]
- KM3 - 60 x 60 x 40 x 2 [mm]
- KM4 - 60 x 60 x 60 x 2 [mm]
- KM5 - 60 x 60 x 80 x 2 [mm]
- KM6 - 60 x 60 x 100 x 2 [mm]
- KM7 - 80 x 80 x 40 x 2 [mm]
- KM8 - 80 x 80 x 60 x 2 [mm]
- KM9 – 80 x 80 x 80 x 2 [mm]
- KM10 - 80 x 80 x 100 x 2 [mm]
- KM11 - 100 x 100 x 60 x 2 [mm]
- KM12 - 100 x 100 x 80 x 2 [mm]
- KM13 - 100 x 100 x 100 x 2 [mm]
- KM14 - 40 x 40 x 100 x 2 [mm]
- KM15 - 40 x 40 x 200 x 2 [mm]
- KM16 - 90 x 90 x 40 x 2 [mm]
- KM17 - 52 x 52 x 40 x 2 [mm]
- KM18 - 60 x 60 x 50 x 2 [mm]
TECHNICKÁ DOKUMENTACE
Evropské technické schválení
Prohlášení o vlastnostech použití
Certifikát shody podnikové kontroly výroby
Všechny námi nabízené spojovací prvky se vyznačují nejvyšší kvalita a lze je bez obav používat ve stavebnictví. Snažíme se, aby výrobky dodávané našim dodavatelům byly bezpečné a přizpůsobené konkrétním úkolům.POUŽITÍ:
