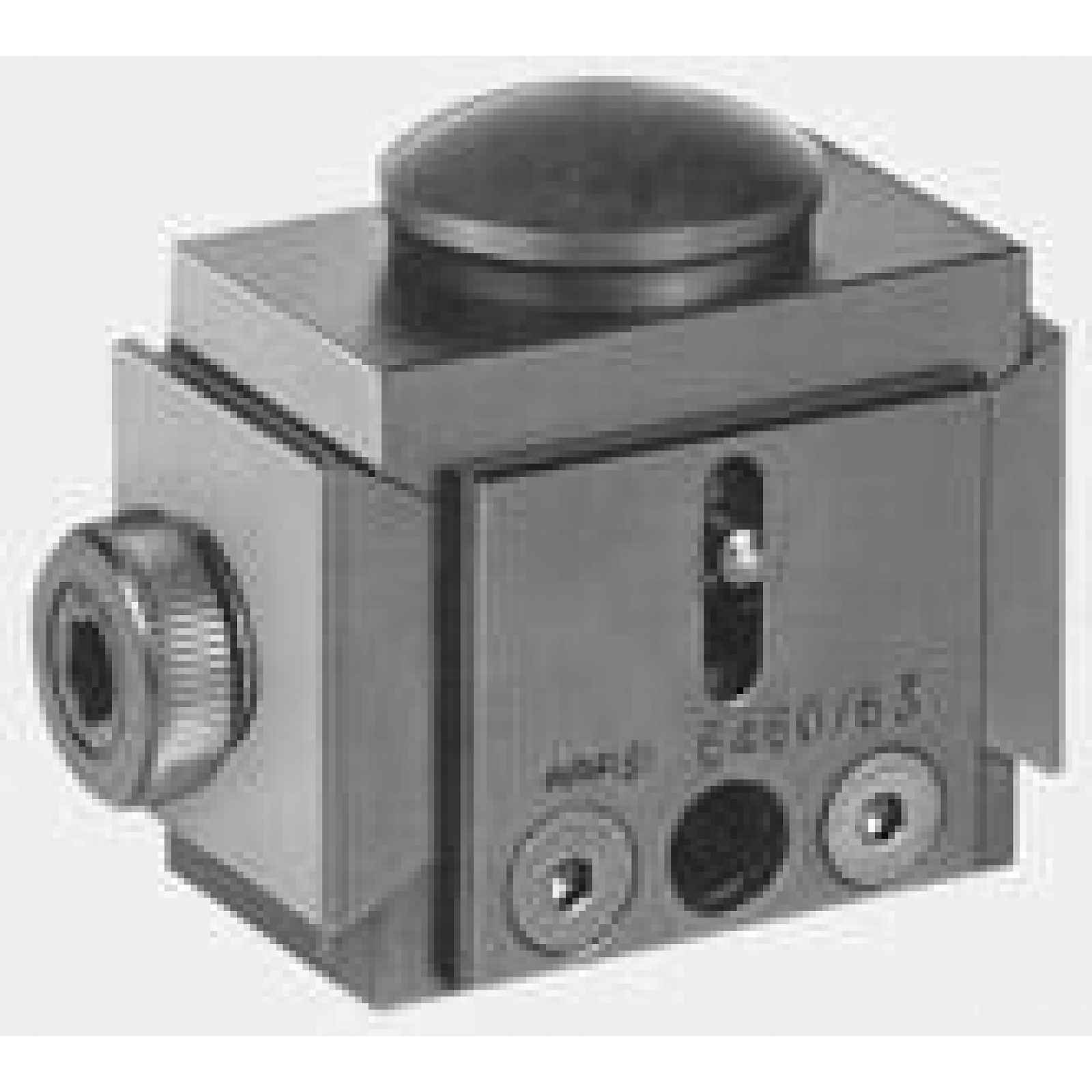

Klínová podpěra HERKULES63/ 50-63 mm Format

Klínová podpěra HERKULES63/ 50-63 mm FORMATKlínová podpěra s vnitřním šestihranem H mm/ot. = změna výšky na otočku. Provedení: z tepelně vylepšené tvárné litiny a oceli temperované při oxidaci. S středícím otvorem o průměru 12 mm. Klínovou podpěru lze snadno ručně přemístit při zatížení 1/3 nosné síly (F max. ). Přesně opracované plochy podpěry umožňují klidné a přesné nastavení s přesností pod 0,1 mm, které lze zvolit pomocí vroubkovaného šroubu nebo šestihranného šroubováku. Dvojitý účinek klínové podpěry zajišťuje přesné vertikální pohyby bez bočních posunů. Použití: pro upevnění těžkých litých nebo kovaných prvků na velkých obráběcích strojích. Navíc je možné nasadit klínovou podpěru na „těžké šroubové podpěry“. K tomu je nutný válcový trn DIN 6325 (12 x 30 mm).Parametry Velikost klíče: 17 mm Velikost: 63 L: 63 mm A: 40 mm B: 40 mm Nosnost: 40 kN Nastavení výšky h-H: 50-62 mm H* mm/ot/ot. : 0,86
