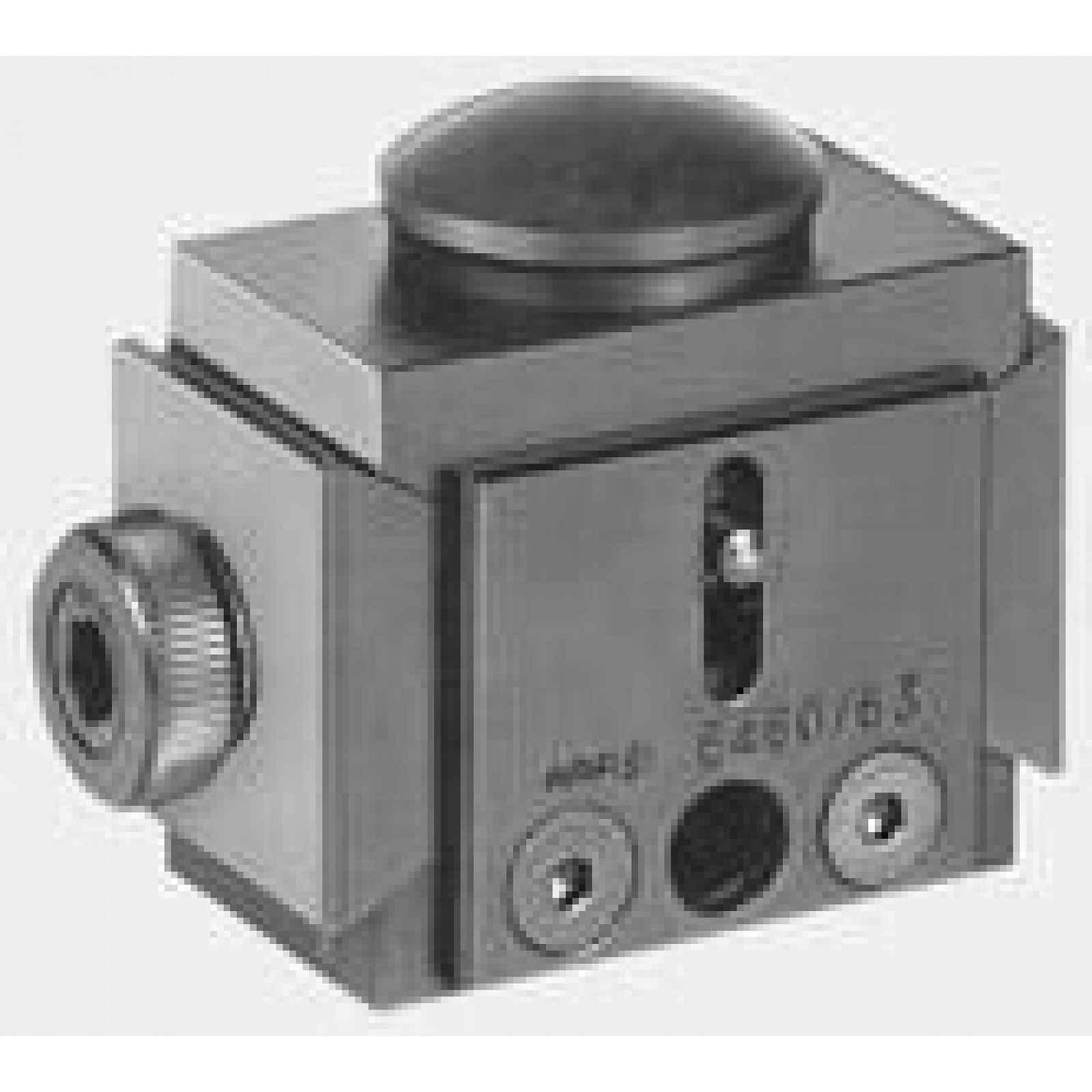

Klínová podpěra HERKULES63/ 50-63 mm Format

KLÍNOVÁ PODPĚRA HERKULES 63/ 50-63 MM FORMÁTKlínová podpěra s vnitřním šestihranem* H mm/ot/ot. = změna výšky na otočku.Provedení:z tepelně vylepšené tvárné litiny a z temperované oceli v oxidované barvě. S středícím otvorem Ø 12 mm. Nastavovací klín lze snadno přemístit rukou při zatížení 1/3 nosné síly (F max. ). Přesně opracované plochy podpěry umožňují klidné a přesné nastavení s přesností pod 0,1 mm, které lze zvolit pomocí vroubkovaného šroubu nebo šestihranného šroubováku. Dvojitý účinek klínové podpěry zajišťuje přesné vertikální pohyby bez bočních posunů.Použití: pro upevnění těžkých odlitků nebo kovaných prvků na velkých obráběcích strojích. Navíc je možné nasadit klínovou podpěru na šroubové podpěry s vysokou nosností. K tomuto účelu je třeba použít válcový trn DIN 6325 (12 x 30 mm).Dodávka: Klínová podpěra s kulovou vložkou.POPIS PRODUKTUČíslo výrobku: 8239300010Číslo výrobku dodavatele: 39300010Č.: 4317784343169Skupina: Klínová podpěra s vnitřním šestihranemVelikost: 63Nastavení výšky h-H: 50–63 mmA: 40 mmB: 60 mmL: 65 mmVelikost klíče: 8 mmVýška* mm/otáčky: 0,86Nosnost: 40 kN
