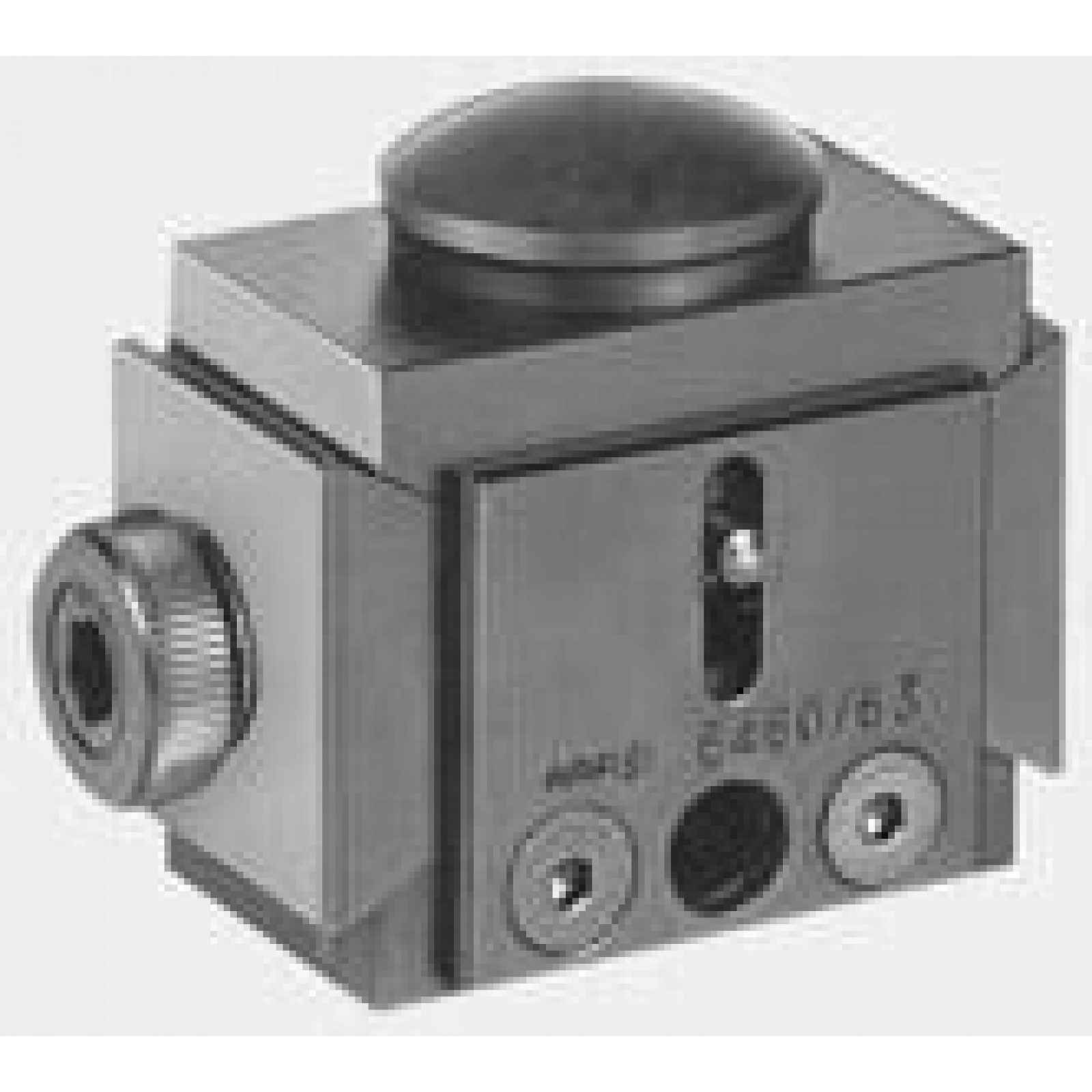

Klínová podpěra Herkules 63/ 50-63 mm Format

Klínová podpěra HERKULES 63/ 50-63 mm FORMATKlínová podpěra s vnitřním šestihranem * H mm/ot/ot. = změna výšky na otočku. Provedení: z tepelně vylepšené tvárné litiny a z temperované oceli v oxidované barvě. S středícím otvorem Ø 12 mm. Nastavovací klín lze snadno přemístit rukou při zatížení 1/3 nosné síly (F max. ). Přesně opracované plochy podpěry umožňují klidné a přesné nastavení s přesností pod 0,1 mm, které lze zvolit pomocí vroubkovaného šroubu nebo šestihranného šroubováku. Dvojitý účinek klínové podpěry zajišťuje přesné vertikální pohyby bez bočních posunů. Použití: pro upevnění těžkých litých nebo kovaných prvků na velkých obráběcích strojích. Navíc je možné nasadit klínovou podpěru na šroubové podpěry s vysokou nosností. K tomuto účelu je třeba použít válcový trn DIN 6325 (12 x 30 mm). Dodávka: Klínová podpěra s kulovou vložkou.Technické údaje Velikost: 63Regulace výšky h-H: 50–63 mmA: 40 mmB: 60 mmL: 65 mmVelikost klíče: 8 mmVýška* mm/otáčky: 0,86 Nosnost: 40 kNOznačení: W340 Logistické údaje Hmotnost: 1.544 kgDélka: 85.0 mmŠířka: 95.0 mmVýška: 70.0 mmObjem: 0.565 dm3Číslo výrobku Dodavatelé: 8239300010Rozsah dodávky: 1 kus Č.: 72H_DRS_A4-4317784343169 EAN: 4317784343169
