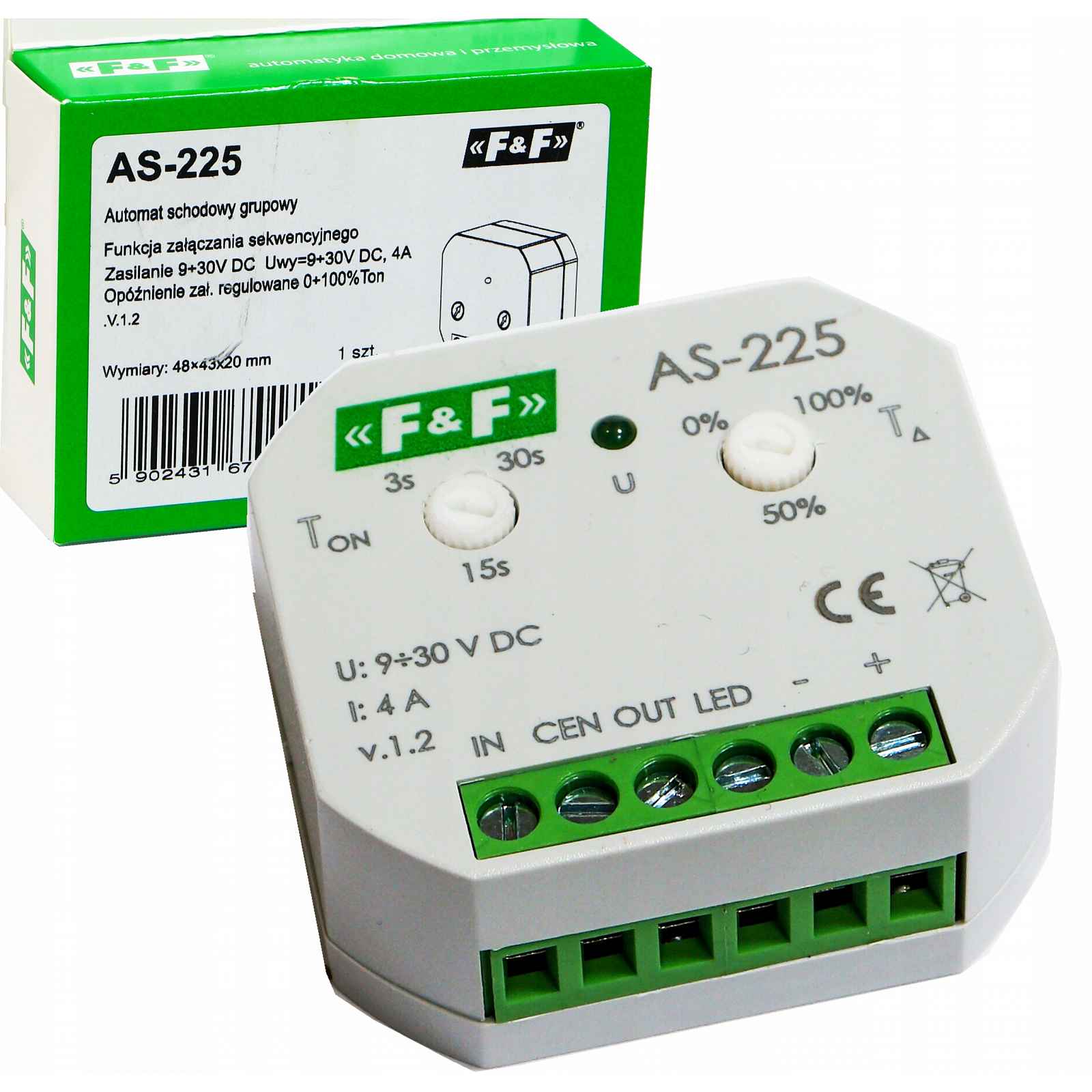

Kaskádový schodišťový automat pro plechovku 9-30VAS-225

Kaskádový schodišťový automat pro plechovku fi60 4A 10-90s 9-30V DC AS-225 F&FTechnické údajeVýrobce: F&FIndex výrobce: AS-225Kategorie: Schodišťové automatyPracovní cyklus Opakovatelný + nepřetržité osvětlení + prodloužení času5902431670171 – EANElektronická funkceHloubka zabudování [mm] 20Zpoždění spouštění [min] až 1,5Zpoždění spouštění [min] od 0,166Typ ovládacího napětí 1 DCTyp napájecího napětí DCZpůsob montáže Podomítková montáž3-vodičové připojeníRozsah napájecího napětí [V] až 30Rozsah napájecího napětí [V] od 9Maximální zatěžovací proud AC-1: 4 AProváděcí prvek: tranzistorZpoždění vypnutí – nastavitelné: 3 ÷ 30 sZpoždění zapnutí – regulovatelné TΔ: 0 ÷ 100% tónVýstupní napětí: 9÷30 V DCZpoždění provozu: méně než 1 sSpolupráce s podsvícenými tlačítky: NEPřipojení: šroubové svorky 2,5 mm²Utahovací moment: 0,4 NmPříkon pohotovostní/provozní režim: 0,3 W/0,5 WPracovní teplota: -15 ÷ 50 °CRozměry: Ø54 (48×43 mm), výška: 20 mmMontáž: do podomítkové krabice Ø60Stupeň ochrany: IP20Návod v příloze0 popis produktuSchodišťový a kaskádový regulátor, napájení 9÷30 V, maximální zatížení 4 A. S funkcí sekvenčního zapnutí KASKADA.Automat AS-225 je regulátor určený pro konstrukci systému vícebodového ovládání schodišťového osvětlení.UrčeníSchodišťový a kaskádový regulátor AS-225 je modul určený pro konstrukci systému vícebodového ovládání schodišťového osvětlení. Každý relé spravuje jeden bod osvětlení a po spojení do skupiny a připojení aktivátorů (zvonkové tlačítko, senzor pohybu, tlakový senzor, optická bariéra) lze dosáhnout efektu světla pohybujícího se podél schodů.Vlastnostiovládání vícebodového systému osvětlenímožnost vytvoření skupiny z libovolného počtu ovladačůKaždý z ovladačů umožňuje nastavit si vlastní čas zapnutí světla a okamžik, kdy se začne zapínat další segment.zapínání světla pomocí různých zapalovačů:zvonkové tlačítkosenzor pohybuoptická bariérasenzor tlakuzadávání rozkazu probíhá bezpotenciálově prostřednictvím propojení vstupu IN/OUT s úrovní „-“ napájenímalé pouzdro pro instalační krabici – možnost montáže přímo pod lampujednoduchá instalace – pouze 3 vodiče od ovladače k ovladači
