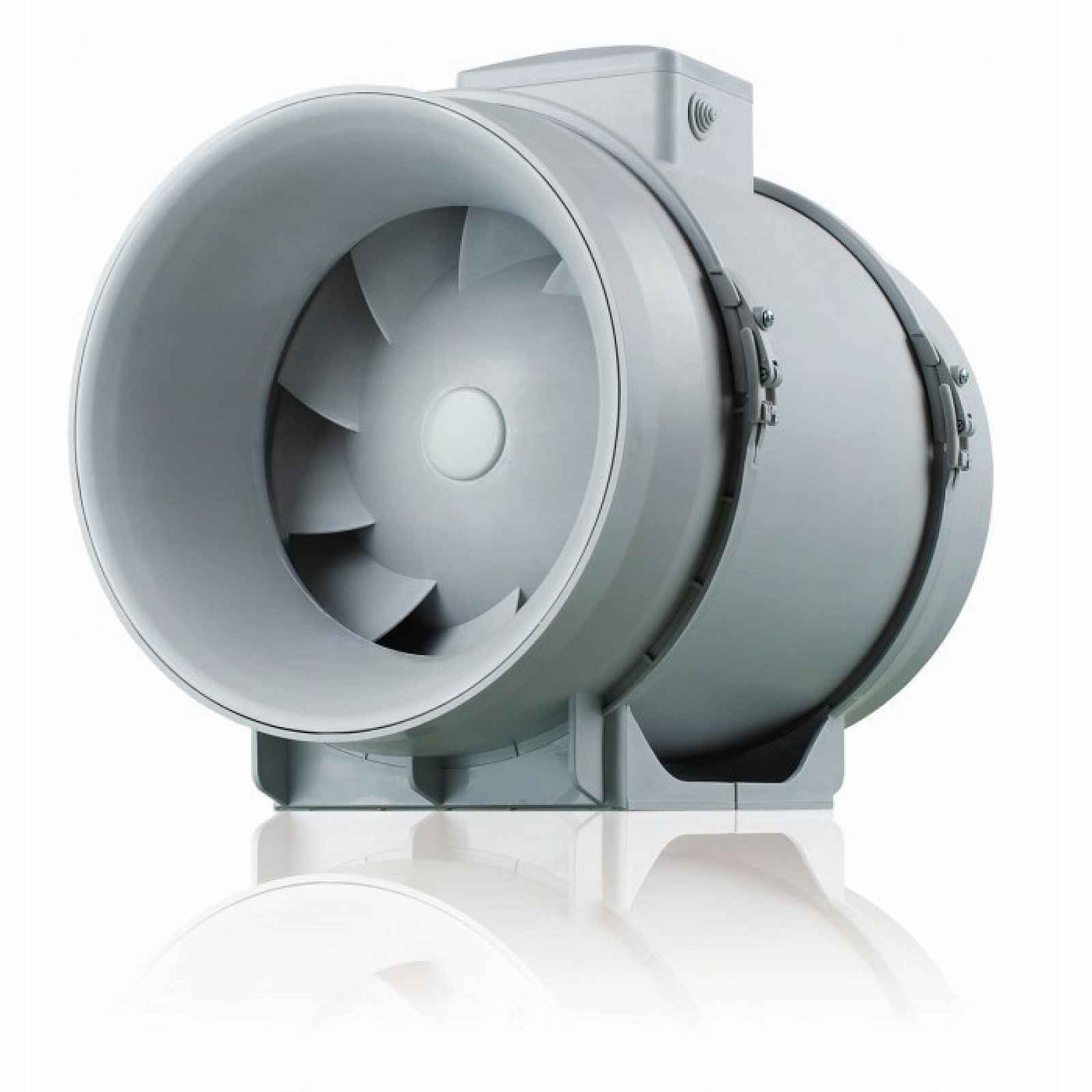

Kanálový ventilátor Vents TTPRO250EC 250 mm
Kanálové ventilátory s smíšeným průtokem řady TT PRO se používají v ventilačních systémech s přívodem vzduchu, které vyžadují relativně vysoký tlak, silný proud vzduchu a nízkou hladinu hluku. Použití motorů EC snižuje spotřebu energie o 35 %. Jsou skvělým řešením pro instalaci individuálních budov, kolektivního bydlení a veřejných služeb. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě +55 °C. Jsou určeny pro ventilační kanály o průměrech: 100, 125, 150, 160, 200, 250, 315 mm. Celý popis ↓
Popis Kanálový ventilátor Vents TTPRO250EC 250 mm
Kanálový ventilátor Vents TT PRO EC 250Výrobce: Vents Group
Model: TT PRO EC 250
Technické údaje
| Průměr [mm] | 250 |
| Výkon [m3/h] | 1285 |
| Výkon [W] | 169 |
| Otáčky [otáčky] | 2870 |
| Hladina akustického tlaku [dB(A)/3m] | 53 |
Max. teplota. provoz [°C]: -25...+55
| Napětí [V] | 230 |
| Spotřeba proudu [A] | 1,38Použití |
Konstrukce
Ventilátory TT PRO EC mají kompaktní rozměry a možnost demontáže rotoru spolu s motorem bez nutnosti zásahu do ventilačního systému. Kryt ventilátoru a rotoru je vyroben z nízkohořlavého polypropylenu, který má velmi vysokou odolnost a mechanické vlastnosti.
Zobrazit celý popis
Blok motoru s rotorem a svorkovnicí je připevněn k pouzdru pomocí speciálních sponek se západkami, aby demontáž mohla být provedena bez použití speciálních dovedností a nástrojů. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru.
Motor
Ve ventilátorech jsou použity velmi výkonné stejnosměrné motory s technologií EC s vnějším rotorem a lopatkami ohnutými dozadu. Toto řešení umožňuje ušetřit elektřinu, dosáhnout vysoké účinnosti a zajišťuje optimální ovládání v celé škále otáček. Nespornou výhodou elektropočítačového motoru je vysoký KPD (kontrola parametru pohybu).
Regulace rychlosti
Zapnutí ventilátoru a ovládání jeho výkonu se provádí pomocí externího řídicího signálu 0-10 V (například pomocí regulátoru pro motory EC). Při změně hodnoty ovládacího parametru EC motor mění otáčky a přizpůsobuje je požadavkům systému. Regulace je možná v sítích 50 Hz i 60 Hz. Je možné centrální ovládání ventilátorů v rámci integrované sítě pomocí vhodného softwaru.
Montáž
Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Připevnění přímo k podkladu, stěně nebo stropu je možné pomocí silných držáků, které jsou součástí sady. Elektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu uvedeného v DTR.
ParametryRozměryGraf výkonnosti
