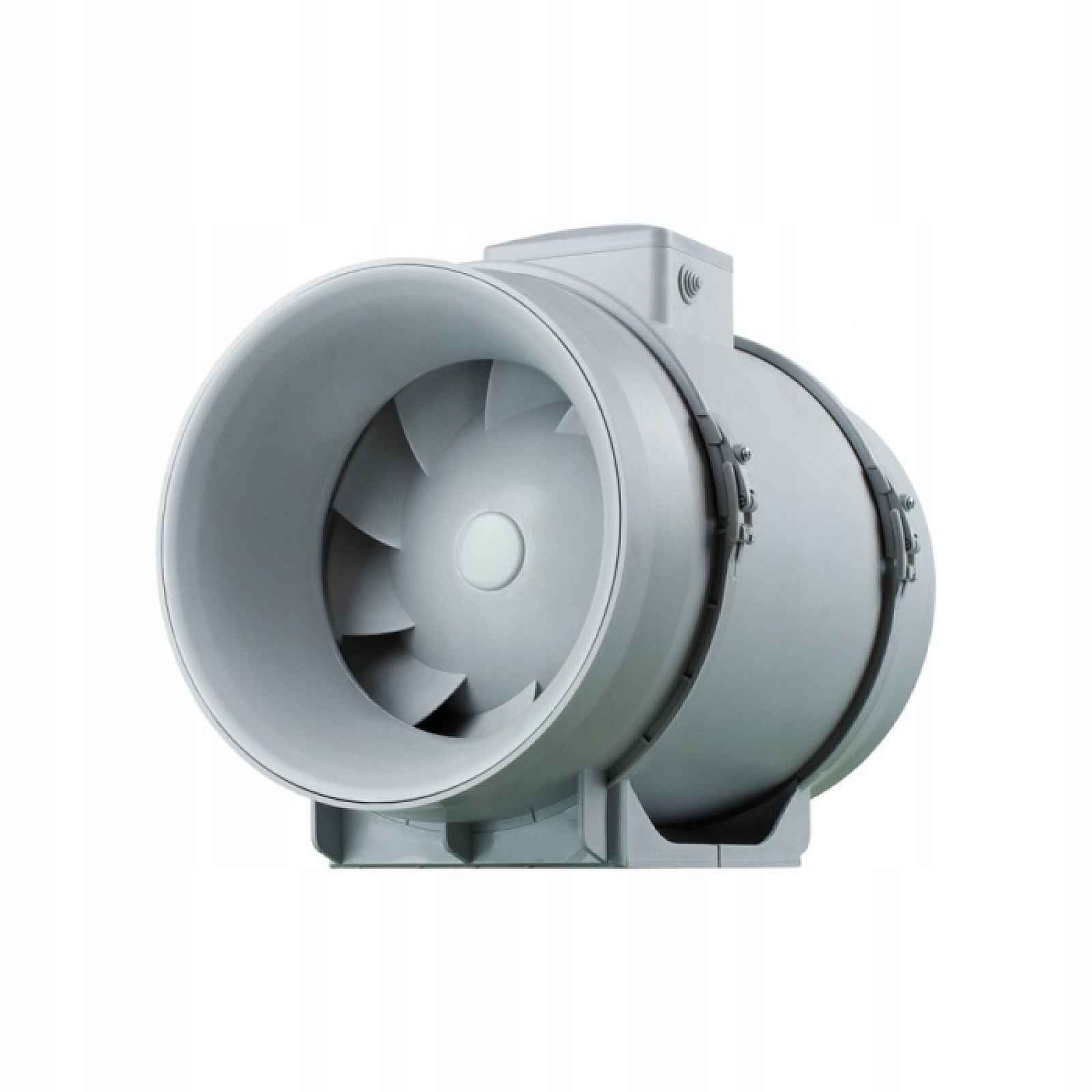

Kanálový ventilátor Vents Tt Pro 125
Kanálové ventilátory s smíšeným průtokem řady TT PRO se používají v ventilačních a ventilačních systémech, které potřebují relativně vysoký tlak, silný proud a nízkou hladinu hluku. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě až do +60 °C. Jsou určeny pro ventilační kanály o průměrech: 100, 125, 150, 160, 200, 250, 315 mm. Celý popis ↓
Popis Kanálový ventilátor Vents Tt Pro 125
Kanálový ventilátor Vents TT PRO 125Výrobce: Vents Group
Model: TT PRO 125
Technické údaje
| Průměr [mm] | 125 |
| Výkon [m3/h] | 350 |
| Výkon [W] | 29 |
| Otáčky [otáčky] | 2300 |
| Hladina akustického tlaku [dB(A)/3m] | 34 |
Max. teplota. provoz [°C]: 60
| Napětí [V] | 230 |
| Spotřeba proudu [A] | 0,13Použití |
Konstrukce
Ventilátory TT mají kompaktní rozměry a možnost demontáže rotoru spolu s motorem bez nutnosti zásahu do ventilačního systému.
Zobrazit celý popis
Kryt ventilátoru a rotoru je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti. Blok motoru s rotorem a svorkovnicí je připevněn k pouzdru pomocí speciálních sponek se západkami, aby demontáž mohla být provedena bez použití speciálních dovedností a nástrojů. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru. Všechny modely mohou být vybaveny nastavitelným časovým spínačem (časovačem), který umožňuje zpožděné vypnutí ventilátoru po uplynutí nastaveného času mrtvola (2-30 minut).
Motor
Jednofázový motor na kuličkových ložiskách má dvě rychlosti otáčení. Pro ochranu před přetížením jsou ventilátory vybaveny termoochranou (tepelnou pojistkou). Třída ochrany motoru: IP X4.
Regulace rychlosti
Díky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat na 2 rychlostech. Pokud je naopak nutné plynulé nebo skokové nastavení rychlosti, lze použít regulátor stupně výkonu nebo plynulý tyristorový regulátor a připojit jej k svorce maximálního (vysokého) výkonu motoru.
Montáž
Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které lze ventilátor připevnit přímo k zemi, stěně nebo stropu. Ventilátory lze nastavit na začátku, uprostřed nebo na konci ventilačního systému. V jednom systému je možné instalovat dvojici ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). K tomuto účelu slouží sady TTP – paralelní připojení nebo TTS – sériové připojení. Pro zjednodušení montáže a připojení může být montážní krabice umístěna v libovolné poloze. Elektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu uvedeného v DTR.
ParametryRozměryGraf výkonnosti
