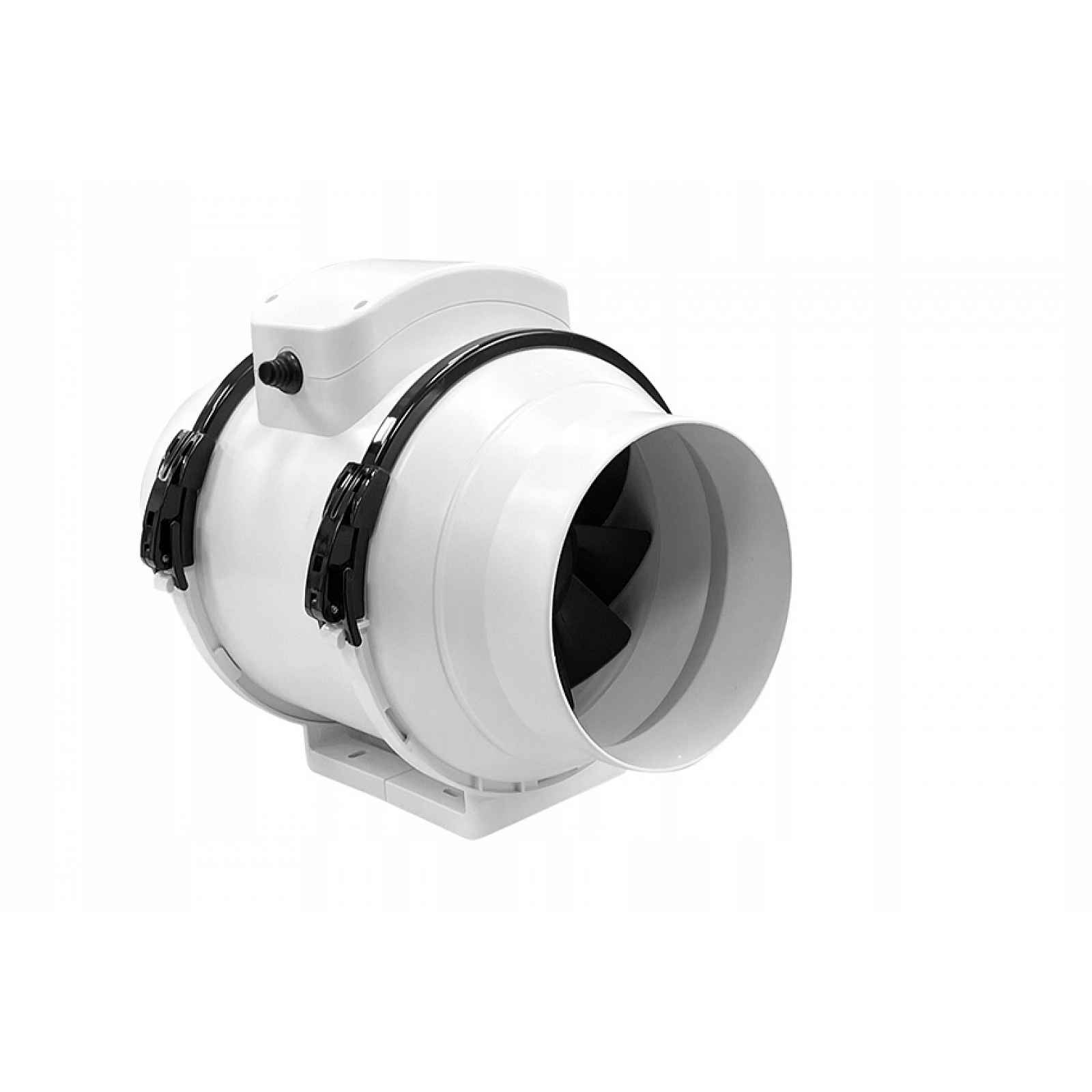

Kanálový ventilátor Harmann ML 150-160/500 150 mm

Kanálový ventilátor ML HarmannModel: ML 150-160/500Průměr přípojky 150-160 mmMaximální výkon 520 m3/hMaximální tlak. 285 PaVýkon 54 WIntenzita proudu 0,25 AHmotnost 1,9 kgHladina akustického tlaku (3 m od krytu) 32 dBMožnost regulace: pomocí transformátorového regulátoruStručně řečeno:unikátní diagonální rotork dispozici v 5 průměrech od 100 do 200 mmtřírychlostní motorymožnost regulace napětísnadná instalace a údržbastupeň ochrany IP44jedinečný a estetický vzhledKonstrukce Diagonální kanálový ventilátor Unikátní konstrukce rotoru a speciálně profilované volanty za rotorem omezují bouřlivost proudu vzduchu a vyrovnávají rychlost proudění v celém průřezu za ventilátorem. Použití takových řešení má vliv na zvýšení efektivity práce a tím i energetické úspornosti. Pouzdro je vyrobeno z vysoce kvalitního plastu na bázi polymeru odolného vůči nárazům a UV záření. Zařízení se skládá ze tří základních prvků: základní desky, sestavy motoru a rotoru s integrovanou připojovací krabičkou a připojovacích otvorů. Celek se spojuje pomocí dvou výklopných montážních sponek. Díky této konstrukci lze montáž ventilátorů provést v libovolné poloze a sestavu rotoru lze otáčet v libovolném úhlu. To výrazně usnadňuje instalaci v místech, kde není dostatek místa, např. pod zavěšeným stropem. Takové konstrukční řešení také usnadňuje čištění a údržbu zařízení, protože přístup ke všem prvkům nevyžaduje demontáž ventilačních kanálů.Oběžné kolo Dynamicky vyvážený diagonální rotor – proudění vzduchu v počáteční fázi je axiální, poté dochází k ohnutí hoblíku o 45 stupňů a průtok je v axiální části a v radiální části. Oběžné kolo je vyrobeno z plastu. Lopatky jsou profilované pro zachování co nejméně turbulentního průtoku a umístěny na kuželovitém náboji, díky čemuž je vzduch směrován na nejúčinnější část lopatky.Pohon a ovládání Ventilátory ML mají třírychlostní asynchronní elektrický motor 1~230 V, 50 Hz, vybavený kuličkovými ložisky a integrovanou tepelnou ochranou. Ventilátory jsou k dispozici ve dvou sériích, které se od sebe liší způsobem regulace otáček. V první sérii je třeba regulaci provést během montáže a připojení, pomocí propojky je třeba trvale definovat jednu ze tří rychlostí otáček ventilátoru. V této sérii je také možná regulace motoru snížením napájecího napětí v rozsahu od 120-230 V. Pozor! Za tímto účelem je nutné nakonfigurovat ventilátor pro práci na nejvyšším rychlostním stupni. Modely 100 a 160 jsou navíc k dispozici ve verzi s nastavitelným časovým zpožděním vypnutí v rozsahu 3-25 minut. Druhá řada ventilátorů ML, vybavená napájecím kabelem, je přizpůsobena pro postupnou regulaci otáček pomocí externího přepínače rychlostních stupňů. V případě jednostupňového provozu je nutné fázový vodič připojit pouze k jedné vybrané svorce: LA, LB nebo LC. Existuje také možnost napěťové regulace otáček v rozsahu 70-100 % (160-230 V) pouze při použití externího regulátoru a nastavení ventilátoru pro provoz na nejvyšším rychlostním stupni.Použití Díky jedinečné konstrukci a dosaženým vysokým provozním parametrům jsou ideální pro použití ve všech instalacích všeobecného větrání, jako je přívod vzduchu a odvod vzduchu. Diagonální rotor zajišťuje správné hodnoty kompresoru, takže jej lze použít v instalacích s úzkými průřezy vodičů a skládajících se z mnoha prvků, jako jsou např. filtry, tlumiče, ohřívače apod. Lze je použít při všeobecném větrání obytných budov, rodinných domů, veřejných budov, kanceláří, obchodů apod.Charakteristika práce
