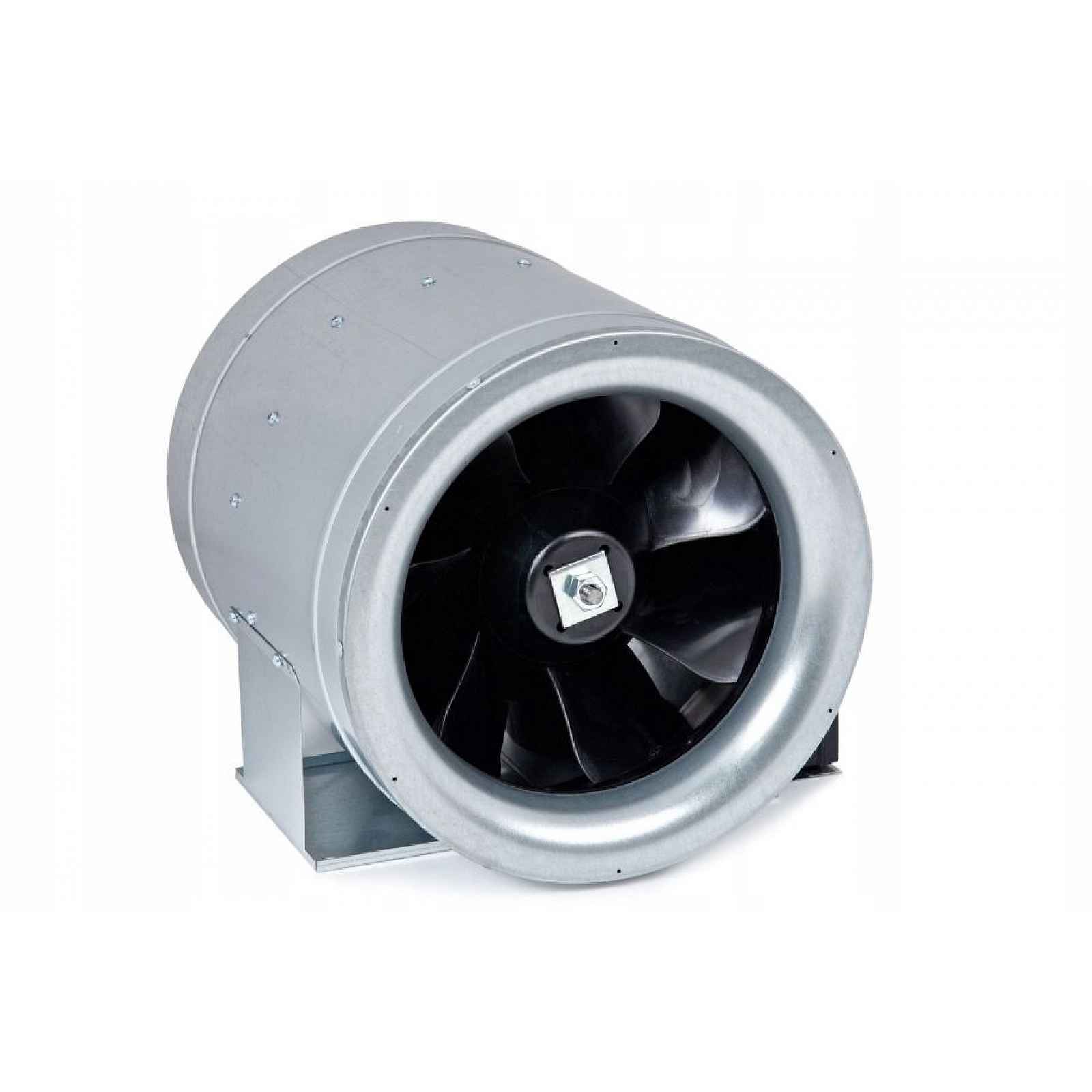

Kanálový ventilátor Harmann Jettec 315/3500S 315 mm

Kuchyňský kanálový ventilátor Harmann JETTECModel: JETTEC 315/3500S Technické údaje Průměr: 315 mm Maximální průtok vzduchu: 3290 m3/h Maximální tlak: 700 Pa Výkon: 509 W Hodnota akustického tlaku: 57 dB Hmotnost: 15,1 kg Teplota média 70 °C KONSTRUKCEPouzdro je vyrobeno z galvanicky pozinkovaného ocelového plechu, pro průměr 200 je z plastu v černé barvě a pro průměr 400 je kompletně z hliníku.Unikátní sací konfuzor přizpůsobený přesně rozměrům rotoru zajišťuje, že vzduch je nasáván přímo na kužel diagonálního rotoru bez turbulencí mezi krytem a okrajem lopatek. Před ztrátou účinnosti na okrajích lopatek chrání také speciální profilovaný kroužek spojující všechny lopatky a utěsňující průtokovou komoru mezi konfuzorem a volantem difuzoru umístěného za rotorem.Motor je chráněn profilem difuzoru vyrobeným z plastu, jehož hlavními prvky jsou profilovaná řídítka, jejichž úkolem je maximální omezení průtoku vzduchu za rotorem, a zkosený kužel vyrovnávající rychlost proudění v celém průřezu kanálu za ventilátorem. Díky tomu se efektivita provozu ventilátoru zvýšila přibližně o 50 % ve srovnání se standardními ventilátory s radiálními rotory.Oběžné kolo Dynamicky vyvážený diagonální rotor z plastu s vnějším kroužkem eliminujícím tlakové ztráty způsobené turbulentním průtokem na koncích lopatek. Profilované lopatky pro zachování co nejméně turbulentního průtoku jsou umístěny na kuželovitém náboji konfuzoru, díky kterému je nasávaný vzduch směrován na nejúčinnější část lopatky.Pohon a ovládáníAsynchronní jednofázový elektromotor 230 V, 50 Hz. Motory mají integrovanou tepelnou ochranu.Jednofázové motory jsou přizpůsobeny pro napěťovou regulaci otáček v rozsahu 80-230 V pomocí transformátorových regulátorů.Použití Přeprava čistého, neprašného vzduchu ve ventilačních instalacích do a z prostor v obytných, kancelářských, průmyslových a veřejných objektech. Prvek přívodu vzduchu do ventilačních jednotek, spolupráce s výměníky tepla. Charakteristika práceTECHNICKÉ ÚDAJE
