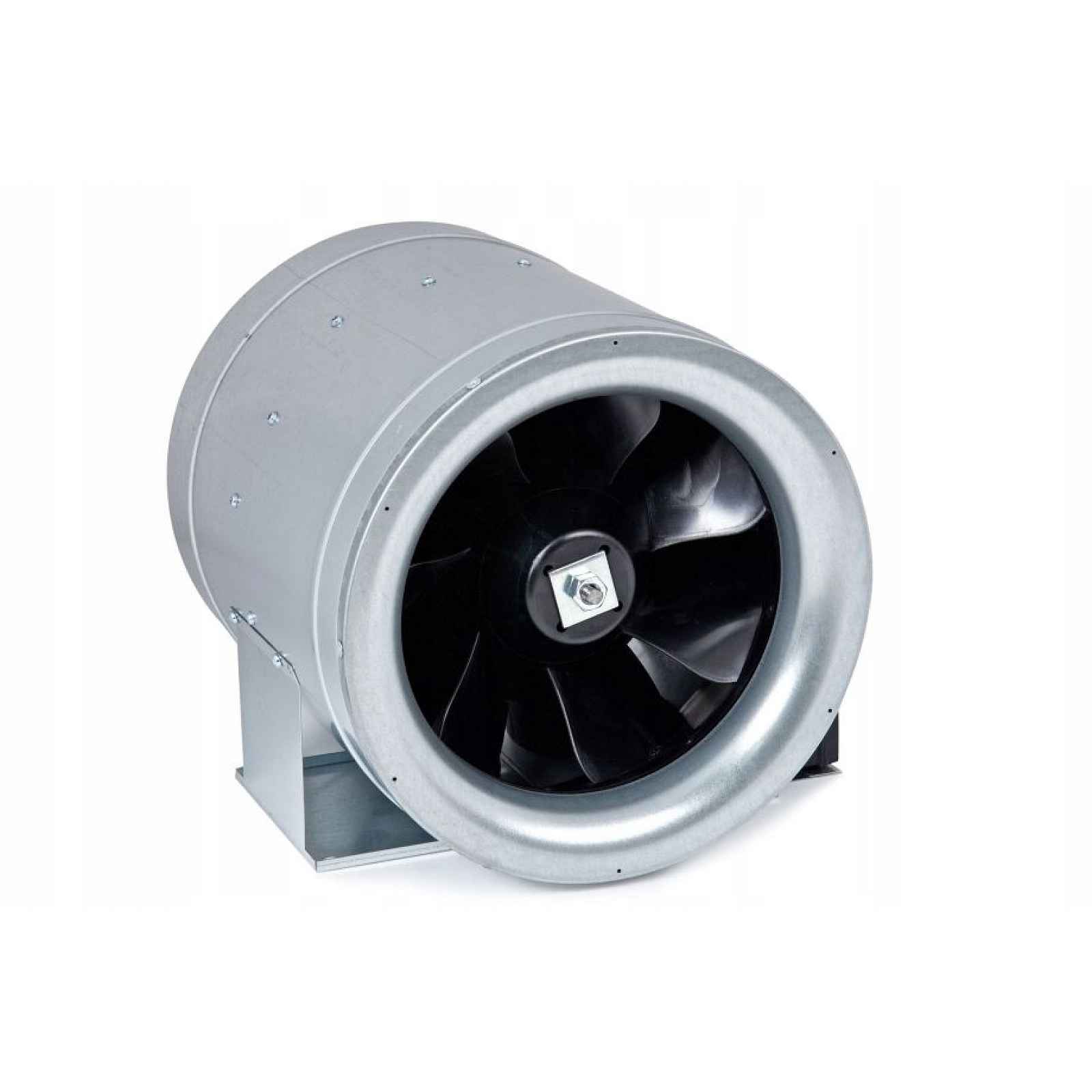

Kanálový ventilátor Harmann Jettec 250/1700 S 250 mm

Kuchyňský potrubní ventilátor Harmann JETTECModel : JETTEC 250/1700STechnické údajePrůměr: 250 mmMaximální průtok vzduchu: 1740 m3/hMaximální tlak: 470 PaVýkon: 180 WHodnota akustického tlaku: 47 dBHmotnost: 6,4 kgTeplota média 55 °CDESIGNKryt je vyroben z galvanicky pozinkovaného ocelového plechu, pro průměr 200 je z plastu v černé barvě a pro průměr 400 je kompletně vyroben z s hliníkem.Unikátní vstupní konfuzor přizpůsobený přesně rozměrům rotoru zajišťuje, že vzduch je nasáván přímo na kužel diagonálního rotoru bez turbulencí mezi krytem a okrajem lopatek. Před ztrátou účinnosti na okrajích lopatek chrání také speciální profilovaný kroužek spojující všechny lopatky a utěsňující průtokovou komoru mezi konfuzorem a volantem difuzoru umístěného za rotorem.Motor byl chráněn profilem difuzoru vyrobeným z plastu, jehož hlavními prvky jsou profilovaná řídítka, která mají za úkol maximální omezení průtoku vzduchu za rotorem, a zkosený kužel vyrovnávající rychlost proudění v celém průřezu kanálu za ventilátorem. Díky tomu se efektivita provozu ventilátoru zvýšila přibližně o 50 % ve srovnání se standardními ventilátory s radiálními rotory.Rotor Dynamicky vyvážený diagonální rotor z plastu s vnějším kroužkem eliminujícím tlakové ztráty způsobené turbulentním průtokem na koncích lopatek. Profilované lopatky pro zachování co nejméně turbulentního průtoku jsou umístěny na kuželovitém náboji konfuzoru, díky kterému je nasávaný vzduch směrován na nejúčinnější část lopatky.Pohon a ovládáníAsynchronní jednofázový elektromotor 230 V, 50 Hz. Motory mají integrovanou tepelnou ochranu.Jednofázové motory jsou přizpůsobeny pro napěťovou regulaci otáček v rozsahu 80-230 V pomocí transformátorových regulátorů.PoužitíPřeprava čistého, neprašného vzduchu ve ventilačních instalacích do a z prostor v obytných, kancelářských, průmyslových a veřejných objektech. Prvek přívodu vzduchu do ventilačních jednotek, spolupráce s výměníky tepla.Charakteristika práceTECHNICKÉ ÚDAJE
