Kabelový pohon motoru pro venkovní rolety Mobilus M35 M Fi 40 mm 10 Nm
Motor MOBILUS M35 s točivým momentem 10 Nm je vysoce kvalitní trubkový pohon určený pro automatizaci rolet, rolovacích vrat a markýz. Je kompatibilní s osmihrannými trubkami o průměru 40 mm. Pohon vybavený nastavitelnými koncovými spínači a ochranou proti přehřátí Motor MOBILUS M35 M 40 mm 10 Nm se vyznačuje vysokou kvalitou zpracování a je tak ideální volbou pro nejnáročnější zákazníky. Celý popis ↓
Popis Kabelový pohon motoru pro venkovní rolety Mobilus M35 M Fi 40 mm 10 Nm
✅Drátový pohon pro venkovní rolety MOBILUS M35 M FI 40 mm 10 Nm ✅✅Drátový pohonný motor pro venkovní rolety MOBILUS M35 M FI 40 mm 10 Nm

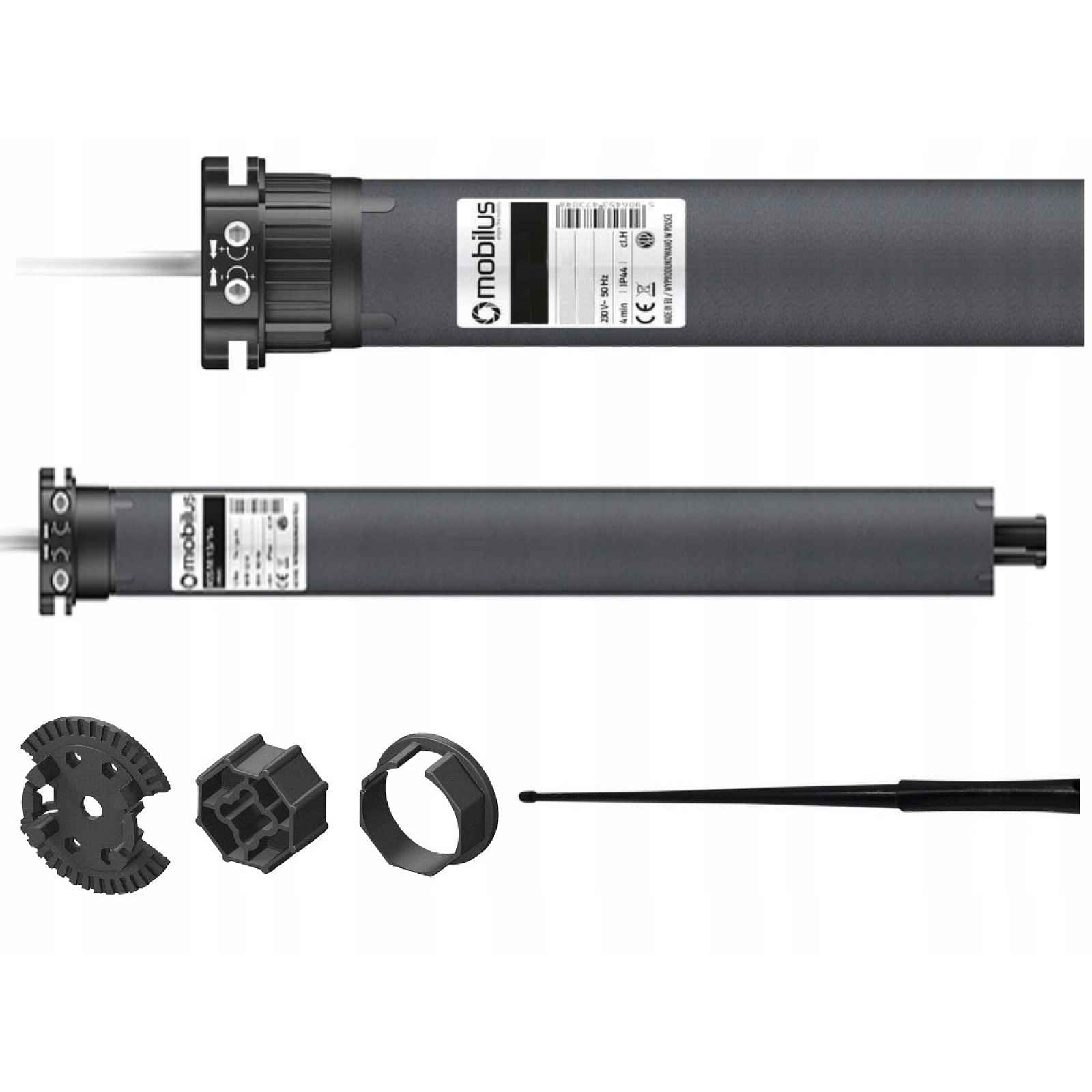

✅Specifikace:Točivý moment: 10 NmRychlost otáčení: 14 ot. /minVýkon: 125 WNapájení: 230 V AC, 50 HzDélka motoru: 505 mmMinimální průměr trubky: 40 mmOvládání: kabelovéKoncové spínače: mechanickéStupeň ochrany: IP44Nosnost: 19 kg✅Komplet obsahuje:AdaptérUnašečKlíčenka pro regulaciMontážní držák✅ Montáž motoru do role:1. Připevněte držák F na bok rolety2.
Zobrazit celý popis
Namontujte adaptér A na hnací kroužek B (obr. 1)3. Namontujte unašeč C na osu motoru D4. Zasuňte motor úplně do navíjecí trubky (obr. 2)5. Připevněte navíjecí trubku k hnacímu kolu pomocí šroubu✅ ZPŮSOB PŘIPOJENÍ POHONU:Motor s přepínačem na výstupu má čtyřžilový kabel o délce přibližně 2 m, který je vyveden ven z rolety.zeleno-žlutý kabel slouží jako uzemněnímodrý vodič představuje nulu (N)Černé a hnědé kabely rozhodují o směru otáčení pohonuJe nepřípustné připojit více než jeden motor k jednomu vypínači.✅Nastavení koncových poloh:Regulaci koncových spínačů je třeba provést, když je motor studený. Regulace koncovek vyžaduje několikanásobné spuštění motoru, který se během provozu zahřívá. Trubkový motor má tepelný spínač, který způsobí přerušení provozu motoru po dosažení určité teploty. Doba nepřetržitého provozu motoru je přibližně 4 minuty. Po uplynutí této doby se motor může vypnout až do vychladnutí, tj. asi ok. 30 minut.✅ Jak vybrat správný motor?
1. Zkontrolujte průměr trubky v roli, měla by mít průměr
- průměr 40 mm,
- průměr 60 mm,
- průměr 70 mm
2. Vypočítejte si váhu své rolety.
Profil PA-39 = 2,8 kg čtverečních metrů
- např. Roleta má rozměry 1400 x 1200
- hmotnost rolety je 1,4 x 1,2 = 1,68 m2
- 1,68 m2 x 2,8 = 4,7 kg
3. Vyberte si výkon motoru v závislosti na hmotnosti rolety
Motor 10 Nm – do 13 kg (pohon z této nabídky)
Motor 13 Nm – do 15 kg
Motor 15 Nm – do 20 kg
Motor 25 Nm – do 45 kg✅NEJČASTĚJŠÍ OTÁZKY A ODPOVĚDI: ✅Jsou součástí balení všechny věci potřebné k jeho montáži?- V balení obdržíte držák a všechny potřebné věci pro montážLze motor ovládat dálkovým ovladačem?- Dálkové ovládání je ovládáno tlačítkem. Pro ovládání motoru pomocí dálkového ovladače je potřeba rádiový přijímač (k zakoupení v jiné naší nabídce)Jak zjistím, zda tento motor pasuje na mou roletu?- Nejprve je třeba zkontrolovat průměr oktagonální trubky, na kterou se roleta navíjí. Tento pohon je určen pro trubky o průměru 40 mm.
