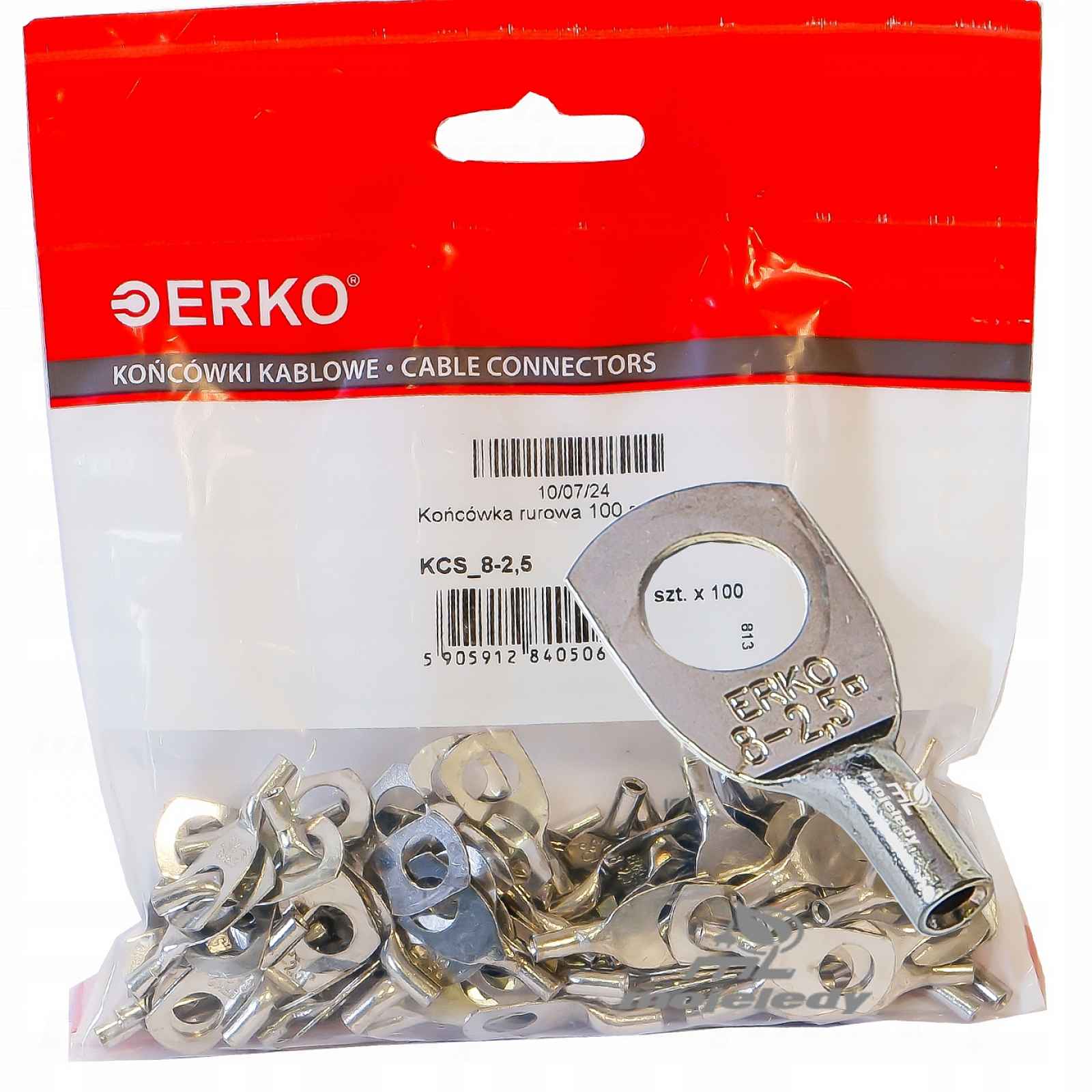

Kabelová koncovka očko měděná bělená 2,5mm M8 100sz Erko Kcs

Koncovka oka bělená měděná Cu trubková KCS 8-2,5 100ks ERKOTechnické údajeVýrobce: ERKOProduktová řada: KCSIndex výrobce: KCS_8-2,5/100Tvar hrotu OčkovéÚhel připojení JednoduchýMateriál MěďModel bez límceTyp kabelu VícežilovýVelikost metrického závitu připojení 8S izolací NES kontrolním otvorem NEOchrana povrchu CínováníJmenovitý příčný průřez [mm2] 2,5Měděné očkové koncovky řady DIN (galvanicky pocínované) v souladu s normou DIN 46235, pro lisování. Umožňují zakončení žil měděného kabelu, nacházejí použití tam, kde je potřeba kabel připojit k např. rozvaděče, sběrnice nebo jiného zařízení pomocí šroubové svorky. Použití očkových koncovek DIN zvyšuje bezpečnost a odolnost tohoto typu spojů. Na rozdíl od pájených spojů použití očkových koncovek snižuje riziko přehřívání žil a izolace. V případě lisování sektorových žil by měly být přeformovány do „kruhu“.Všechny měděné trubkové očkové hroty , procházejí dodatečným procesem zpracování kalení a vypalování při 700 °C. Tento proces způsobuje odstranění všech nečistot z materiálu, ze kterého je špička vyrobena. Kalené hroty jsou na rozdíl od nekalených hrotů v menší míře vystaveny tvorbě trhlin a mikrotrhlin během jejich lisování a mají tak lepší provozní parametry. Pro DIN 46235 je rozměrová tolerance pro velikost "d1" pro sekce 10-150 mm2 +/- 0,3 mm pro sekce 185-400 m2 +/- 0,4 mm, pro rozměry 500-625 mm2 +/- 0,5 mm, tolerance pro rozměr "b" pro průřez 10-70 mm2 je +/- 1 mm, pro průřezy mezi 95 a 625 mm2 je +/- 2 mm pro celý rozsah průřezů, rozměrová tolerance pro rozměr "l1" je +2 mm, pro rozměr "c" -3 mm. Účinnost lisování (upevnění hrotu na kabelu) závisí na použití vhodného nástroje a na průřezu matrice.materiál: elektrolytická měď (v souladu s EN13600)minimální vrstva pocínování: 3μmrozměrová tolerance dle. DIN 46235
