Kabel pro provzdušňování palivového zásobníku kotle Ogniwo Eko Plus
Montážní sada pro hadici pro vysoušení paliva v automatickém kotli s podavačem řady OGNIWO EKO PLUS umožňuje vysoušení paliva a zvýšení (snížení úrovně vlhkosti paliva) účinnosti spalovacího procesu a prodloužení životnosti zásobníku kotle chránícího jej před korozí. Celý popis ↓
Popis Kabel pro provzdušňování palivového zásobníku kotle Ogniwo Eko Plus
Provzdušňovací kabel zásobníku paliva automatického kotle OGNIWO EKO PLUS
OGNIWOSada pro odvlhčování zásobníku kotle OGNIWO EKO PLUS

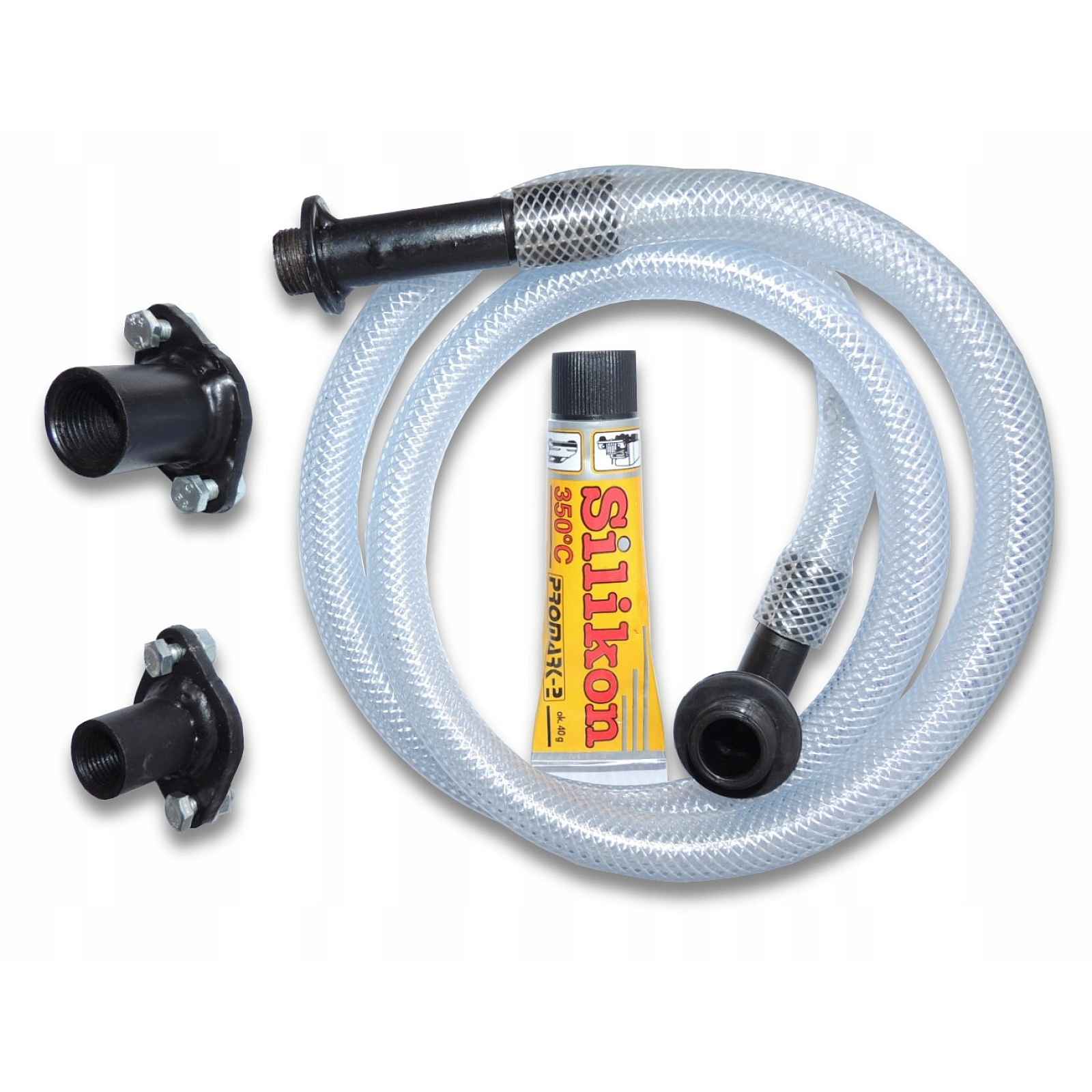

Sada pro odvlhčování zásobníku automatického kotle obsahuje
- silikon pro utěsnění spojů
- flexibilní vyztužená hadice s adaptérem pro připojení
- připojovací nástavec pro hadicový adaptér se šrouby M6
Sadu montujeme sami v několika jednoduchých krocích.
Návod na montáž provzdušňovacího potrubí zásobníku paliva automatického kotle OGNIWO EKO Plus① Zásobníková hrdla
V horní zadní části zásobníku kotle OGNIWO EKO Plus odznačte rozmístění otvorů podle krize při čeňové.
Zobrazit celý popis
Vytvořte dva montážní otvory o průměru 6 mm a otvor pro foukání vzduchu 12 mm.
Na krytku hrdla naneste těsnící silikon.
Otočte kryt hrdla pomocí šroubů M6 do zásobníku paliva kotle.
② Podávací hrdlo podavače
V horní části těla podavače kotle odznačte rozmístění otvorů.
Vytvořte dva montážní otvory o průměru 6 mm a otvor pro foukání vzduchu 12 mm.
otočte dmychadlo podavače pro montáž matic z vnitřní strany vzduchového kanálu podavače.
Na krytku hrdla naneste těsnící silikon.
Otočte kryt hrdla pomocí šroubů M6 do těla podavače
Pečlivě nasuňte pružný PVC kabel na montážní hrdlo zásobníku kotle a podávacího zařízení.
Upozornění: Nedostatek těsnosti v kombinaci komponentů ohrožuje únik spalin ven z kotle. Pravidelně je třeba kontrolovat těsnost spojů. Je nutné použít přiložený těsnící silikon.
