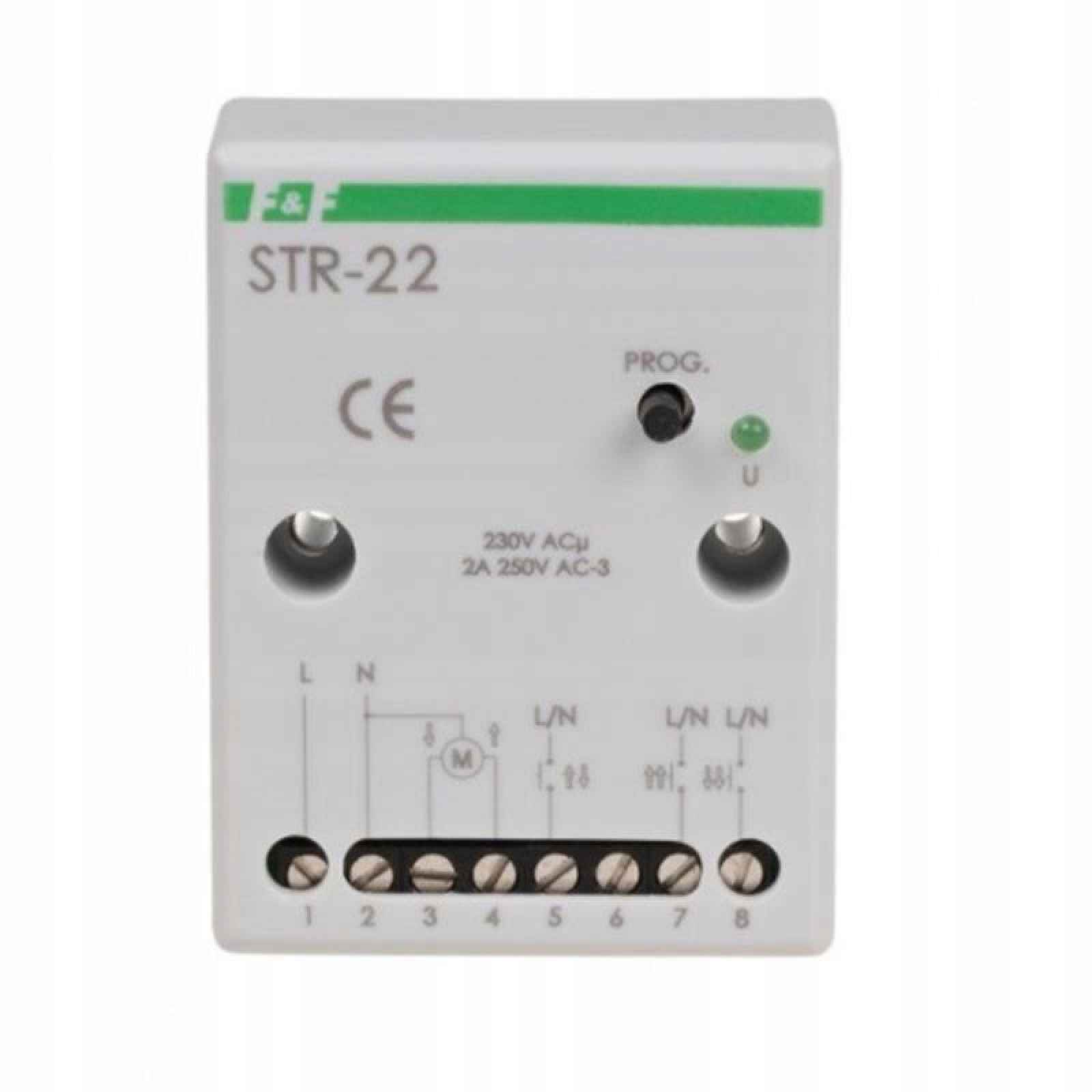

Jednotlačítkový ovladač rolet STR-22

Jednotlačítkový ovladač rolet STR-22Jednotlačítkové ovládání. Povrchová montáž nebo montáž do boxu rolety. Určení: Ovladač STR je určený k ovládání rolet (směr nahoru a dolů) nebo jiných zařízení (např. vrat) poháněných jednofázovým elektromotorem střídavého proudu pomocí momentových spínačů (např. zvonkových tlačítek). Ovladač může pracovat jako samostatné zařízení (určené k otevírání/zavírání jedné rolety), nebo je možné ovladače spojovat do skupin umožňujících centrální ovládání více rolet. Funkce: Napájení ovladače je signalizováno svícením zelené LED diody U. Spuštění motoru rolety nastane krátkodobým přivedením napětí (L nebo N) na jeden z ovládacích vstupů. Motor se spustí na uživatelem předem naprogramovaný čas, který umožňuje úplné zvednutí nebo spuštění rolety. Je možné zastavit spuštěnou roletu v uživatelem zvolené poloze (neúplné otevření nebo zavření rolety). Ovládací vstupy ovladače: Lokální ovládání - tlačítko připojené ke svorce 5 ovládá jednu roletu. - nahoru (otevření) / dolů (zavření) Stisknutí lokálního tlačítka způsobí spuštění rolety v opačném směru, než byl poslední provedený pohyb (po připojení ovladače k napájení první pohyb způsobí zavření rolety). Pokud je roleta již v pohybu, stisknutí tlačítka lokálního ovládání způsobí zastavení rolety. Opětovné stisknutí lokálního tlačítka způsobí pohyb rolety v opačném směru. Centrální ovládání - společná skupina tlačítek pro více ovladačů (minimálně dva) připojená ke svorkám 7 a 8 ovládá všechny rolety, které jsou v systému centrálního ovládání. - všechny nahoru; - všechny dolů Stisknutí tlačítka centrálního ovládání způsobí spuštění rolet v zadaném směru. Pokud jedna z rolet již provádí pohyb ve stejném směru, bude v něm pokračovat. V případě, že provádí pohyb v opačném směru, roleta se nejprve zastaví a poté se spustí ve směru určeném příkazem na centrálním vstupu. Centrální ovládání umožňuje pouze spuštění rolet pro pohyb ve zvoleném směru. Zastavení rolety nastane až po uplynutí naprogramovaného času, nebo po stisknutí libovolného tlačítka lokálního ovládání. Technické údaje: napájení 230V AC zatěžovací proud AC-3 < 2A proud ovládacího impulzu pro L/N < 1mA doba sepnutí - programovatelná 0sek÷10min signalizace napájení / programování LED zelená příkon 1W pracovní teplota -25÷50°C připojení šroubové svorky 2,5mm2 rozměry 50×67×26mm montáž dva vruty do podkladu
