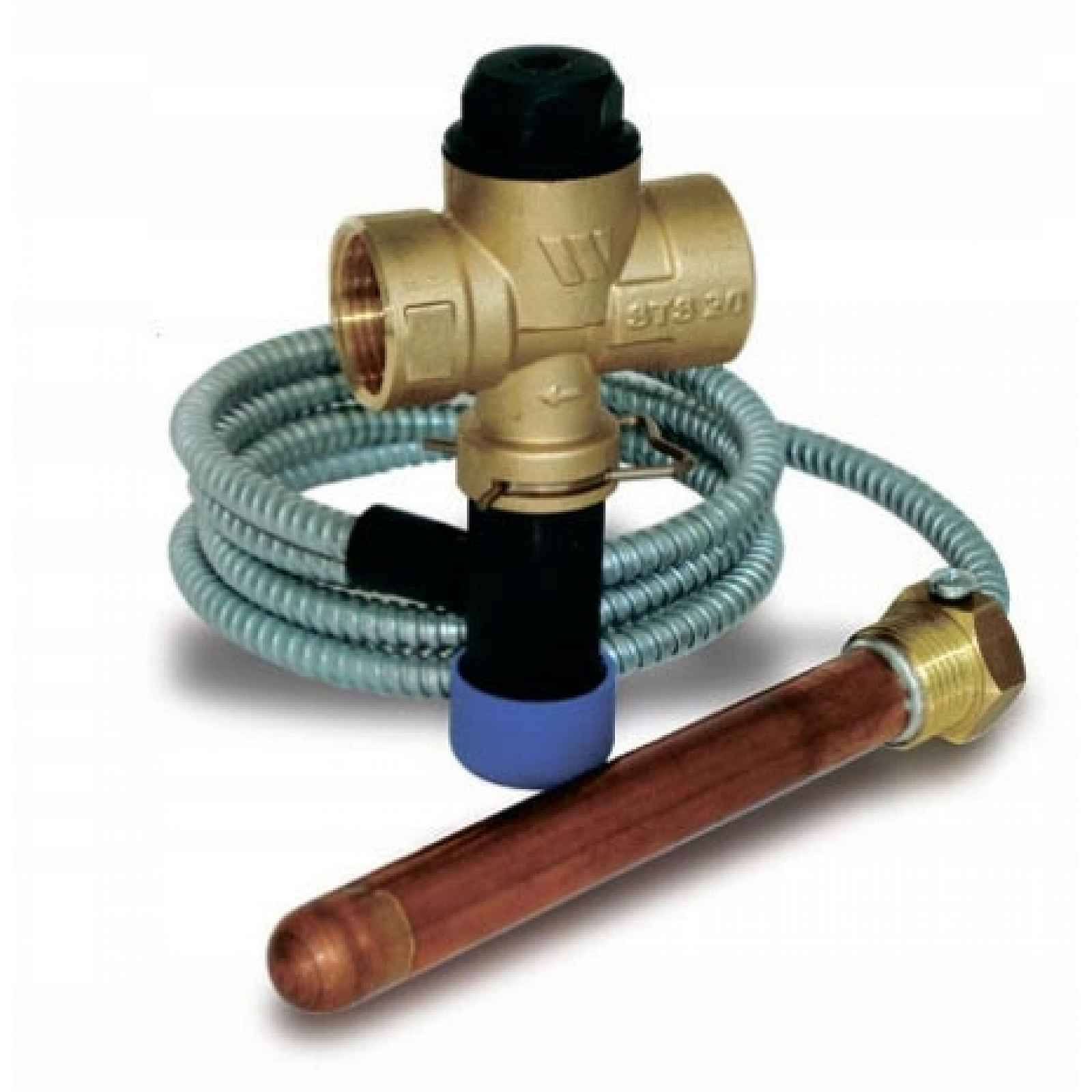

Jednofunkční chladicí ventil Watts Sts 20 97°C

Jednofunkční chladicí ventil WATTS STS 20 97°C    Tepelný bezpečnostní ventil značky Watts se používá k ochraně kotlů před přehřátím. Tento konkrétní ventil je vhodný pro krby pracující v otevřeném i uzavřeném systému. Chladicí ventil Watts STS-20 je termostatický ventil, který chrání různé druhy kotlů a krbů, ve kterých se používají pevná paliva, jako je uhlí, uhlí, dřevo nebo koks, před možností přehřátí vody v systému ústředního vytápění. Technické parametry ventilu: Typ připojení: vnitřní závit 1/2" Teplota otevření: 97 °C Maximální průtok: 6.5 m³/h Jak funguje tepelná ochrana? Ventil Watts STS 20 má senzor umístěný v zadní části kotle, který chrání kotel před přehřátím následujícím způsobem: pokud teplota vody dosáhne úrovně nad 95 °C, ventil umožňuje průtok vody z vodovodního systému do spirálového chladiče. Spirálová chladička absorbuje nadměrné množství tepla a voda je odváděna do kanalizace. Ventil je nastaven tak, aby se otevřel při teplotě senzoru 97ºC. Nastavení ventilu je konstantní a uživatel jej nemůže změnit. Když teplota kolem senzoru vzroste, zahřeje se a senzor se naplní, což způsobí zvýšení tlaku. Tento tlak je prostřednictvím kapiláry přenášen do bytu a působí na ventil. Při teplotě senzoru 97ºC se tlak ve měchu zvyšuje než tlak pružiny ventilu, takže trn se zvedá otevřením ventilu. Výhody Nevyžaduje napájení – samočinný ventil Otevírá se s rostoucí teplotou senzoru Mosaz a další materiály při styku s vodou vhodné pro styk s pitnou vodou Termostatický prvek je trvale integrován do tělesa ventilu, aby se eliminovalo riziko posunu nastavení Dvojitý senzor pro zajištění spolehlivého provozu Kapilára je chráněna proti zlomení ocelovým krytem Kompaktní řešení šetřící prostor Ventil nesmí být vystaven přímému ohni.   Nedodržení doporučení hrozí poškozením ventilu a ztrátou záruky Konstrukce Ponorná sonda se dvěma citlivými senzory Kryt sondy Spojení krytu Kapilární ochrana Spouštěcí tlačítko spouště Roztažitelná vlnitá Otočný připínací hlavičku Tělo ventilu Krytka kotouče Kotoučová pružina Štít Nastavená teplota na matici kotouče
