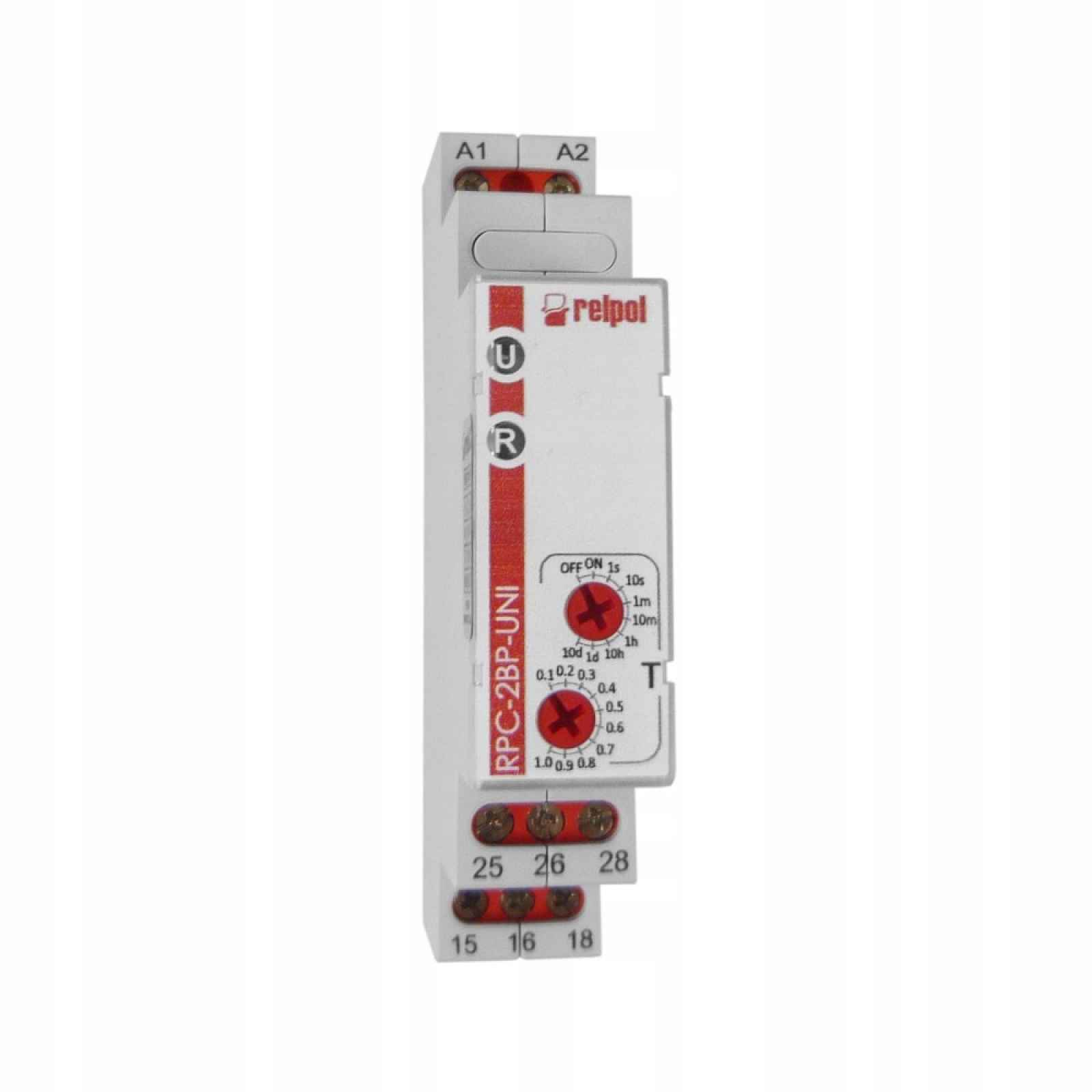

Jednofunkční časový spínač 2P 12-240V 1 – funkce 8 rozsahů Relpol

Jednofunkční časový spínač 2 kontakty 1 časová funkce 8 časových rozsahů RelpolParametry časového obvoduFunkce: Bp - Symetrický cyklický provoz začínající pauzouDoplňkové funkce: - LED napájení - svítí trvale, když se neměří čas, - velikost času a rozsah se odečítají během provozu, - spouštění - v závislosti na prováděné funkciČasové rozsahy: ON - trvalé zapnutí, OFF - trvalé vypnutí, 1s, 10s, 1min, 10min, 1h, 10h, 1 den, 10 dnůNastavení času: plynulé - (od 0,1 do 1)x časový rozsah (kromě rozsahu ON/OFF)Přesnost nastavení / opakovatelnost: ±5% / ±0,5%Faktory ovlivňující nastavení času: teplota: ±5%/°C, napájecí napětí: ±0,1%/VDoba zotavení: AC: ≤150ms 230V AC 50Hz, AC: ≤400ms 12-240V AC/DC AC:50Hz, DC: ≤150ms 12-240V AC/DCZobrazení: zelená LED U ON - signalizace napájecího napětí U, zelená LED U blikající - měření času T, žlutá LED R ON/OFF - stav výstupního reléMontáž: na lištu 35mm dle PN-EN 60715Maximální průřez vodiče: 1x2,5mm² (1x14AWG)Délka odizolování vodičů: 6,5mmUtahovací moment svorky: 0,5NmVýstupní obvod - parametry kontaktůpočet a typ přepínacích kontaktů: 2Pmateriál kontaktů: AgSnO2maximální napětí kontaktů AC: 300VJmenovité zatížení: AC1 - 8A/250V AC, DC1 - 8A/24V DC, DC1 - 0,3A/250V DCTrvalá proudová zatížitelnost kontaktu: 16A/250V ACMaximální spínací výkon v kategorii AC1: 4000VAMinimální spínací výkon: 1W 10mAOdpor kontaktů: ≤100mΩMaximální spínací frekvence: 600 cyklů/h při jmenovitém zatížení v kategorii AC1Vstupní obvod - parametry kontaktůJmenovité napětí: 230V 50/60Hz AC svorky A1,A2, 12-240V 50/60Hz svorky (+) A1, (-)A2Vypínací napětí: ≥0,1 UnPracovní rozsah napájecího napětí: 0,9-1,1 UnJmenovitá spotřeba energie: AC ≤3,5VA 230V AC 50Hz, AC ≤1,5VA 12-240V AC/DC 50Hz, AC:50Hz, DC 1,5W 12-240V AC/DRozsah napájecí frekvence: 48-63Hz ACParametry izolace dle PN-EN 60664-1jmenovité izolační napětí: 250V ACjmenovité impulsní napětí: 4000Vkategorie přepětí: IIIstupeň znečištění izolace: 2Třída hořlavosti dle UL94: kryt: V-O, čelní panel: V-2Zkušební napětí: vstup-výstup: 4000V AC typ izolace: základní, mezery kontaktů: 1000V AC druh mezery: částečné oddělení, mezi proudovými cestami: 2000V AC kontakty 2P, typ izolace: základníOstatní údajeSpojovací odolnost v kategorii AC1: >0,5x105mechanická životnost cyklů: 3x107instalační modul: šířka 17,5 mmteplota okolního prostředí: skládání: od -40 do + 70 °C, provoz: od -20 do + 50 °Cstupeň ochrany krytu: IP20 podle normy PN-EN 60529relativní vlhkost: až 85 %odolnost vůči nárazům / vibracím: 15 g/0,35 mm DAUznání údajů o produktech, směrnice, certifikáty: CE, EAC, 2014/35/EU, 2011/65/EU, RoHS EN 61812-1: 2011, EN 61810-1: 2015, EN 60664-1: 2007, EN 51016-01:1 61000-4-4: 2014výrobce: Relpolsymbol: RPC-2BP-UNIČ.: 5900005230721
