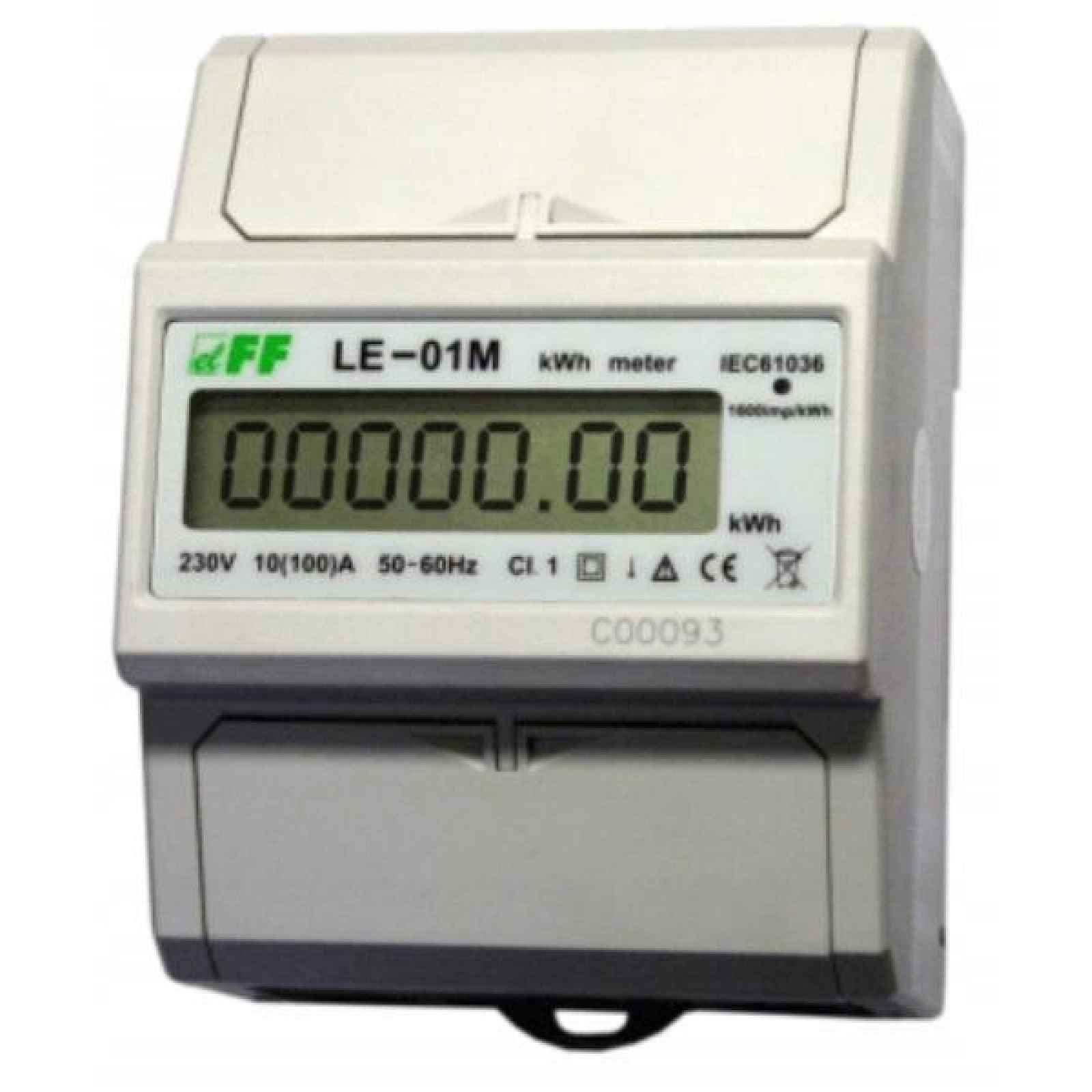

Jednofázový elektroměr LE-01M MID RS-485
Jednofázový elektroměr LE-01M MID RS-485Elektroměr. Jednofázový. Dálkový odečet. Jednofázový. Port RS-485 + Modbus RTU. Určení LE-01M je statický (elektronický) kalibrovaný elektroměr pro měření střídavé jednofázové elektrické energie v přímém zapojení. Celý popis ↓
Popis Jednofázový elektroměr LE-01M MID RS-485
Slouží k indikaci a registraci spotřebované elektrické energie s možností dálkového odečtu pomocí kabelové sítě standardu RS-485.
Funkce
Elektroměr LE-01M pod vlivem protékajícího proudu a přiloženého napětí provádí přesné měření množství spotřebované elektrické energie. Spotřeba energie je signalizována blikáním LED diody (1600 imp/kWh) a její hodnota je zobrazena na LCD displej. Číslice za desetinnou čárkou označují setiny kWh (0.01 kWh = 10 Wh).
Zobrazit celý popis
Komunikace s elektroměrem pracujícím jako zařízení typu SLAVE probíhá podle standardu Modbus RTU přes sériový port RS-485. Odečtené hodnoty registrů po přepočtu dávají výsledek v kWh shodný s údaji na displeji elektroměru. Každý z elektroměrů je identifikován pomocí unikátní adresy přidělené uživatelem.
Pozor!
Elektroměr má impulsní výstup SO+ - SO-. To umožňuje připojení dalšího impulsního zařízení (SO) pro čtení generovaných impulsů z elektroměru. Pro správnou funkci elektroměru není nutné připojení dalšího zařízení.
Elektroměr má možnost zaplombování krytů vstupních a výstupních svorek, což znemožňuje obejití elektroměru.
Technické údaje
- jmenovité napětí 230V AC ±30%
- základní proud* 10A
- maximální proud* 100A
- minimální proud* 0,04A
- třída přesnosti B
- shoda Směrnice 2004/22/EC
- vlastní spotřeba elektroměru < 10VA; < 2W
- rozsah zobrazení počítadla 0÷99999,99kWh
- konstanta elektroměru (0,625Wh/imp) 1600imp/kWh
- signalizace odečítání LED červená
- impulsní výstup SO+ SO- otevřený kolektor
- napětí připojení SO+ SO- < 27V DC
- proud připojení SO+ SO- < 27mA
- konstanta SO+ SO- (0,625Wh/imp) 1600imp/kWh
- doba trvání impulsu SO+ SO- 34÷80ms
- port RS-485
- komunikační protokol MODBUS RTU
- pracovní teplota -20÷55°C
- připojení šroubové svorky 25mm2
- rozměry 4,5 modulu (75mm)
- montáž na lištu TH-35mm
stupeň krytí IP20
*) Základní proud - určuje hodnotu proudu, při které je procentuální chyba měření blízko nule. Pokud je proud protékající elektroměrem větší než základní, pak má chyba měření záporné znaménko, což je ve prospěch plátce za elektrickou energii. Naopak, pokud je proud protékající elektroměrem menší než základní, pak má procentuální chyba měření kladné znaménko, což je v neprospěch plátce za elektrickou energii. Výše uvedená tvrzení vyplývají z metrologické charakteristiky (procentuální chyba měření v závislosti na proudu), která je součástí návodu k obsluze elektroměru. Samozřejmostí je, že elektroměr měří správně elektrickou energii s přesností třídy elektroměru v celém rozsahu měření.
Maximální proud - je maximální proud, kterým můžeme trvale zatěžovat elektroměr.
Minimální proud - nejnižší hodnota zátěžového proudu, kterou elektroměr detekuje a registruje.
Značení na zařízení: 10(100)A - pozice 1 (před závorkou): základní proud 10A; pozice 2 (v závorce): maximální proud 100A.
