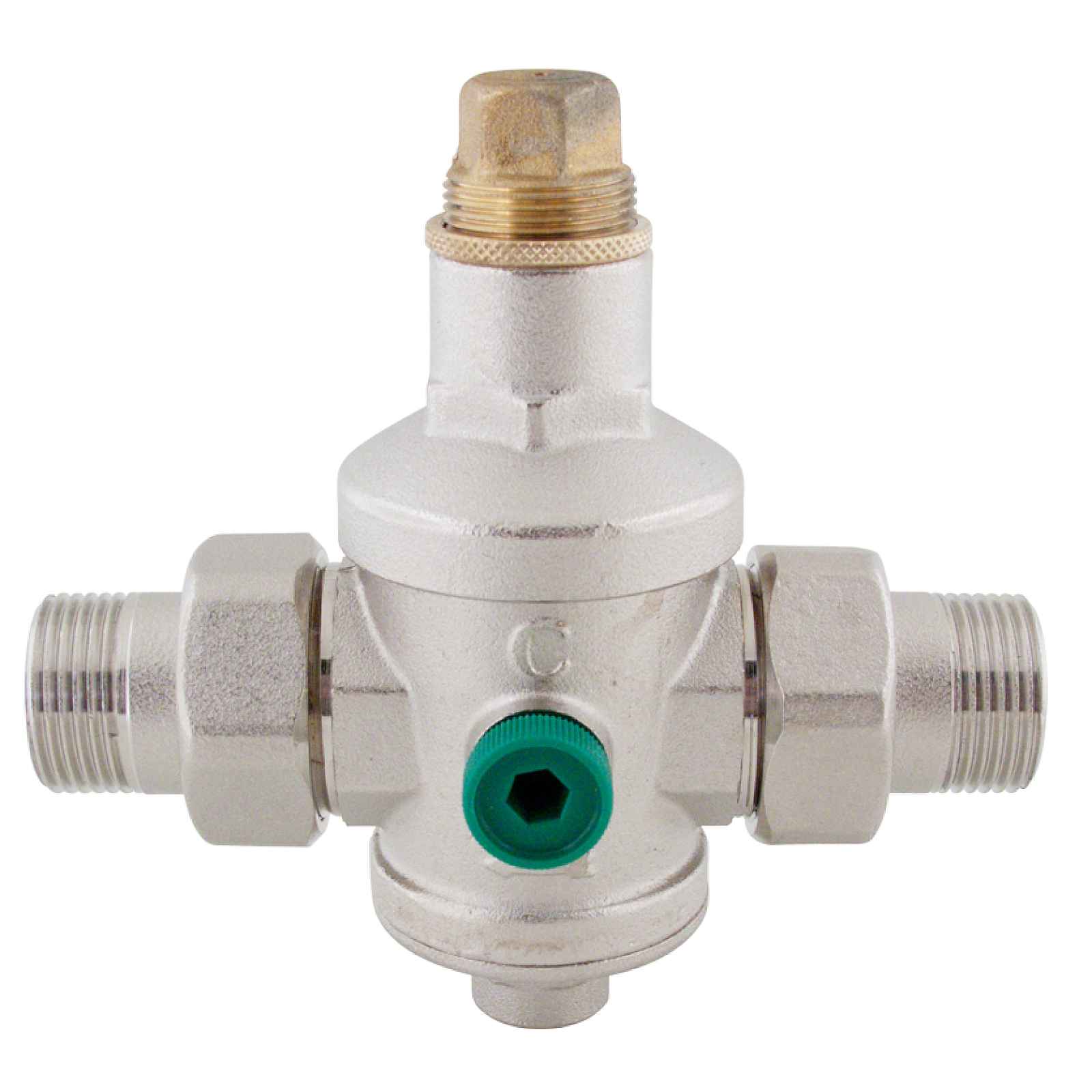

Itálie Redukční ventil - regulátor tlaku 2" včetně šroubení; nikl
Regulátor tlaku 2" niklovaný se šroubením Regulátor tlaku se používá k regulaci (kolísavého) tlaku na konstantní výstupní tlak u hygienickosanitárních systémů jako prvek ochrany bojlerů, vodovodních armatur a dalších zařízení. Armatura je Celý popis ↓
Parametry
| Značka: | |
| Materiál: | Kov |
Popis Itálie Redukční ventil - regulátor tlaku 2" včetně šroubení; nikl
- určena pro montáž v bytových jednotkách, kde je žádán tichý provoz a
- kde je omezený prostor. Do vnitřní komory tělesa regulátoru proudí
- provozní tekutina. Síla vyvozená tlakem na píst je držena v rovnováze
- silou pružiny. Při snížení přetlaku na výstupní straně síla pružiny
- nazdvihne píst a zvětšení průtoku trvá až do zvýšení přetlaku na
- nastavenou hodnotu. Žádaná hodnota výstupního tlaku v daném rozsahu
- předpětí pružiny se nastavuje stavěcím šroubem. Konstrukční kritéria
- zaručují regulátoru spolehlivost a trvanlivost i z hlediska snadné
Zobrazit celý popis
kontroly či výměny vnitřního kompletu.
maximální provozní tlak 25 barů
maximální provozní teplota 80°C
MONTÁŽ
Pro správnou funkci a životnost je potřeba dodržovat pravidla montáže.
Regulátor tlaku je možno montovat do vodorovného i svislého potrubí.
- U armatury je určen směr průtoku, který je vyznačen šipkou na těle
- regulátoru. Před instalací je vhodné propláchnout potrubí z důvodu
- odstranění nečistot a odvzdušnění. Pro utěsnění připojovacích
- závitů je nutno používat výhradně teflonové pásky. Před a za regulátor
umístíme uzavírací armatury z důvodu umožnění a usnadnění údržby.
- Armatura nesmí být vystavena působení sil a napětí vzniklých nepřesnou
- montáží z hlediska nesouososti vstupu a výstupu, neodborným provedením
- závitu potrubí, nevhodným zavěšením a podepřením potrubí v okolí
- armatury atd. Armatura nesmí být použita pro jiná média než je určena,
nebo v okruzích s jinými tlakovými a teplotními parametry.
UPOZORNĚNÍ
Všechny redukční ventily F.A.R.G. jsou předběžně kalibrovány ve
výrobním závodě na hodnotu 3 bar.
Velmi důležité je před regulační ventil namontovat ještě filtr, i ta
nejmenší nečistota by mohla poškodit jeho řádnou funkci.
Tlak na vstupu musí být oproti kalibrovanému tlaku vyšší nejméně
o 1 bar.
Při kontrole stability kalibrace doporučujeme provést několik operací
vypuštění a napuštění.
- „Zpětné rázy v potrubí“ jsou jednou z nejčastějších příčin
- rozbití redukčních ventilů. Je vhodné používat taková zařízení,
- která tyto výkyvy absorbují tam, kde se použití ventilů jeví jako
rizikové.
- Doporučujeme redukční ventily instalovat do šachet, a to z důvodů
- možných rizik, vznikajících během zimního období vzhledem k tomu, že
- mráz může redukční ventil poškodit jak díky problematice spojené
- s malým prostorem, což by mohlo bránit čtení manometru, tak kvůli
problémům spojeným s běžnými kontrolními a údržbovými pracemi.
V případě, že bude ventil nainstalován v blízkosti boileru, může
vést přehřívání vody ke zvyšování tlaku za redukčním ventilem.
- Jestliže bude ventil v řádné poloze „uzavřeno“, nebude mít přetlak
- možnost uvolnit se. Za tímto účelem je vhodné nainstalovat mezi redukční
- ventil a bojler expanzní nádobu, která bude toto zvýšení tlaku absorbovat
- tak, jak stanoví evropská norma EN12828, vztahující se k projektování
zařízení na ohřev vody.
- V budovách s mnoha podlažími doporučujeme instalovat redukční ventil
- na každém patře, lépe než jediný ventil pro celou budovu. K tomu
- uvádíme, že médium ztrácí cca 1 bar tlaku na každých 10 metrů výšky
(asi 3 podlaží).
- Drobné nečistoty, které jsou přítomné v zařízení a které se mohou
- usazovat na sedle ventilu, mohou nepříznivě ovlivňovat funkci redukčního
- ventilu. Z tohoto důvodu doporučujeme v každém případě nainstalovat
- jeden filtr ještě před vstupní stranou zařízení a nezapomínat na jeho
- běžnou údržbu. Nečistoty ani vodní kámen nejsou důvodem
k reklamaci.
Usazování vodního kamene může nepříznivě ovlivnit funkci redukčního
ventilu, a to i ve velmi krátké době. Aby nedošlo k usazování vodního
kamene uvnitř regulátoru, doporučujeme protočit píst 1× za měsíc.
