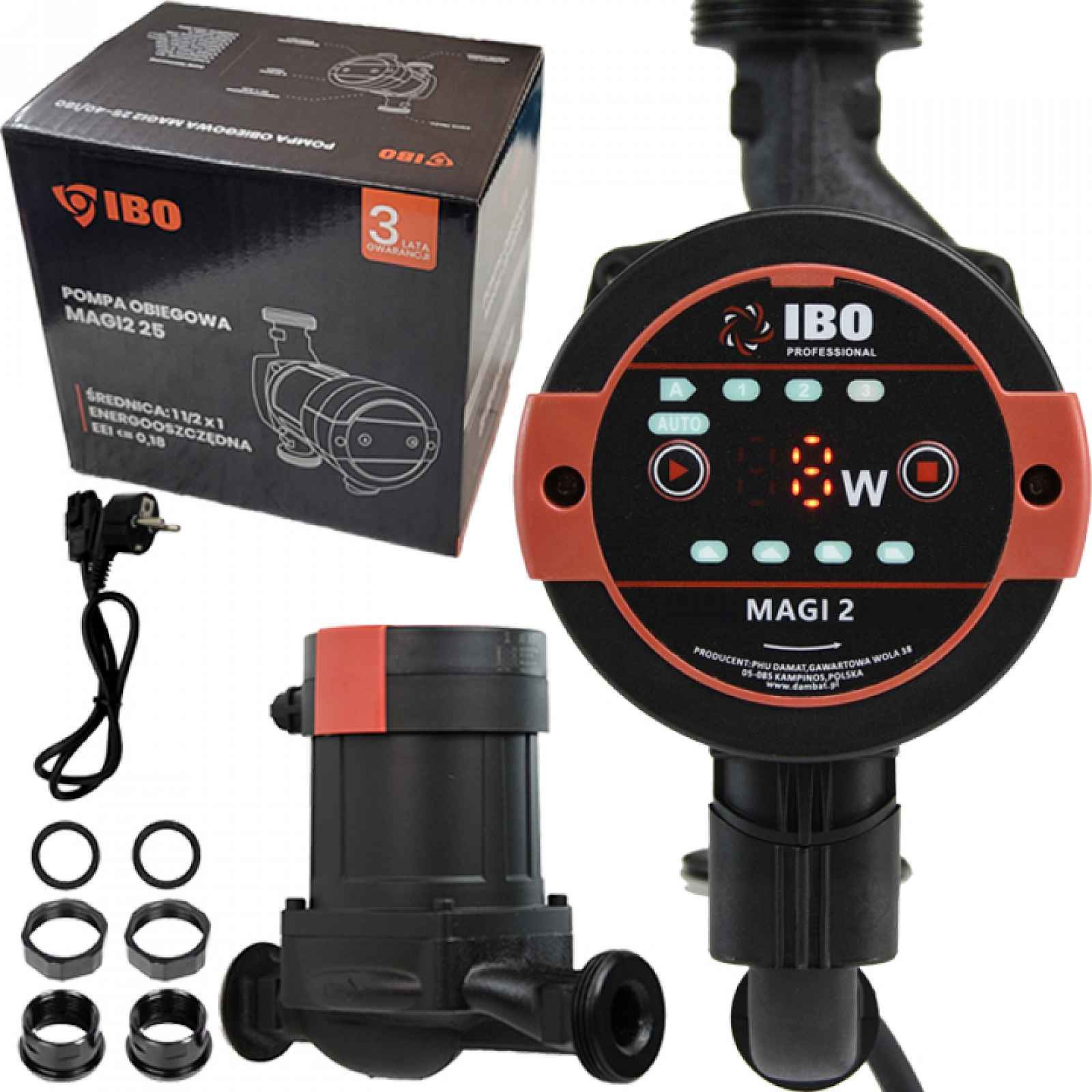

Ibo Magi 2 25-80/180, Energeticky Úsporné Oběhové Čerpadlo

IBO MAGI 2 25-80/180 ENERGETICKY ÚSPORNÉ OBĚHOVÉ ČERPADLOTechnické údaje:Výkon motoru: 5-70 W- Energeticky úspornýNapětí: 230 VMaximální výška zdvihu: 8 mMaximální výkon: 90 l/minStupeň ochrany: IP44Třída izolace: HMaximální relativní vlhkost okolí: 95 %Maximální tlak v systému CO: 10 barAkustický tlak pracujícího čerpadla: 43 dB(A)Přípustná teplota čerpané kapaliny: od 2 °C do 110 °CPřípustná okolní teplota: od 0 °C do +40 °CMaximální zahřátí povrchu čerpadla: 115 °CRozteč otvorů mezi závity: 180 mmPrůměr hrdla: 1½" x 1"Shoda s normou EMC: EN61000-6-1; EN610000-6-3SOUČÁSTÍ BALENÍ JSOU:Továrně zabalená pumpaTěsnění – 2 ksNávod k použití je v polštiněProhlášení o shodě potvrzující shodu výrobku s normami Evropské unieOběhové čerpadlo vynucuje cirkulaci kapalin v uzavřených instalacích C.O, jiných topných systémech a v klimatizaci. To umožňuje zachování stálého oběhu, díky čemuž topný systém pracuje efektivně.Použití oběhového čerpadla pro ústřední vytápění je levné řešení, které má vliv na zlepšení účinnosti topného systému a snižuje energetické ztráty spojené s ohřevem a chladnutím vody v zařízení.Pumpa MAGI 2 se vyznačuje možností nastavení provozu čerpadla v režimu AUTO, který ve většině případů umožňuje spuštění čerpadla bez nutnosti jeho regulace. Čerpadlo se zapíná pouze v okamžiku, kdy je to vyžadováno, což má významný vliv na značnou úsporu energie.Polské firmy:8 režimů programů provozu čerpadla:Uživatel má na výběr z 8 režimů provozu čerpadla, které od sebe odlišují výšku tlaku, otáčky a přizpůsobení různým potřebám napájeného systému.V závislosti na zvoleném režimu je provoz zařízení přizpůsoben velikosti instalace, počtu prvků, které jsou součástí této instalace, a výšce tlaku, která zajistí optimální fungování systému. Cirkulace vody v instalaci je regulována, takže kapalina dosáhne všech jejích částí.Režimy provozu čerpadla MAGI 2:AUTO (tovární nastavení) – od nejvyššího po nejnižší křivka charakteristiky proporcionálního tlakuLPP / HPP – křivky proporcionálního tlakuLCP / HCP – křivky konstantního tlaku1/2/3 – Křivky konstantních otáček.Použití:Čerpadlo je vhodné pro následující instalační systémy:stabilního topného systému s proměnným průtokemtopného systému s proměnlivou teplotou potrubísystému vytápěníklimatizační systémprůmyslového oběhového systémudomácího systému C.ORežim AUTOFunkce AUTO automaticky kontroluje výkon čerpadla v určitém rozsahu. Upravuje výkon čerpadla v závislosti na velikosti systému podle změny zatížení po určitou dobu. V režimu AUTO je čerpadlo nastaveno na proporcionální režim regulace tlaku.LPP/HPPPracovní bod se bude pohybovat nahoru a dolů na proporcionální tlakové křivce v závislosti na potřebách průtoku systému, když se sníží potřeba průtoku, tlak vodního čerpadla klesne, zatímco potřeba energie se zvýší.LCP/HCPPracovní bod čerpadla se posouvá dopředu a dozadu na křivce konstantního tlaku podle požadavků systému. Tlak vodního čerpadla zůstává konstantní a nemá nic společného s potřebou průtoku.1/2/3Čerpadlo je nastaveno na maximální křivku za všech provozních podmínek. Při nastavení čerpadla do režimu 3 se čerpadlo během krátké doby rychle odvzdušní.Ovládací panel čerpadla:A – indikátor provozu dle konstantní otáčky – nejnižšíB – indikátor funkce AUTO, která volí parametry čerpadla v závislosti na stavu systému C.O.C – tlačítko pro změnu režimu provozu (40/60)D – indikátor provozu dle charakteristiky proporcionálního tlaku (vyšší rozsah)E – indikátor provozu podle charakteristiky proporcionálního tlaku (nižší rozsah)F – indikátor provozu podle konstantní otáčky – průměrnáG – indikátor provozu podle konstantní otáčky – nejvyššíH – zobrazení spotřeby energie (Watt)I – tlačítko pro změnu režimu provozu (podle konstantní otáčky / konstantní tlak / proporcionální tlak)J – indikátor provozu podle charakteristiky konstantního tlaku (vyšší rozsah)K – indikátor provozu podle charakteristiky konstantního tlaku (nižší rozsah)Rozměry čerpadla:L1 – 90 mmL2 – 180 mmB1 – 52 mmB2 – 99 mmH1 – 129 mmH2 – 169 mmG – 1½“
