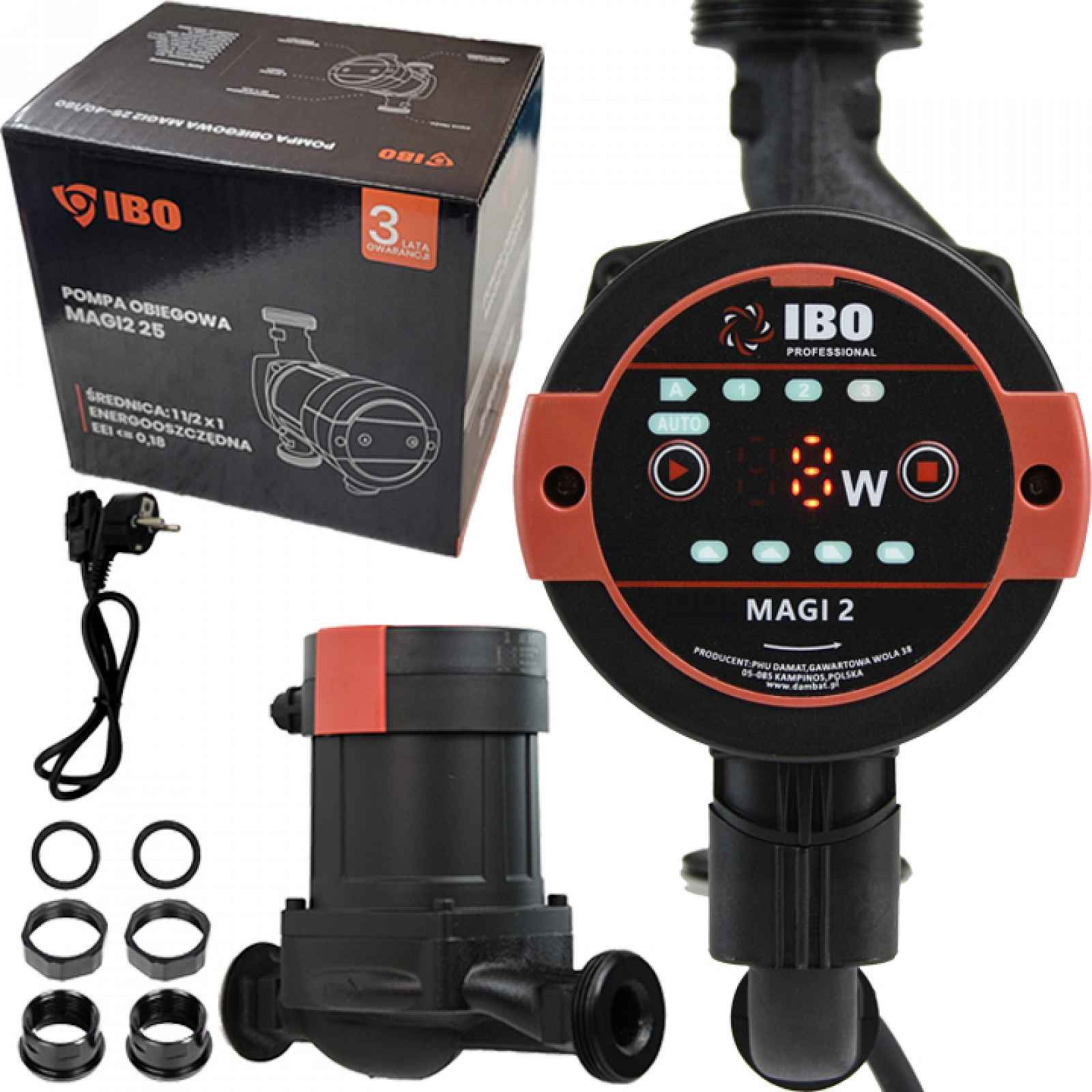

Ibo Magi 2 25-60/180 Energeticky Úsporné Oběhové Čerpadlo

IBO MAGI 2 25-60/180 ENERGETICKY ÚSPORNÉ OBĚHOVÉ ČERPADLOTechnické údaje:Výkon motoru: 5-22W - Energeticky úspornéNapětí: 230VMaximální výška zdvihu: 6 mMaximální průtok: 50 l/minStupeň krytí: IP44Třída izolace: HMaximální relativní vlhkost okolí: 95 %Maximální tlak v topném systému: 10 barAkustický tlak pracujícího čerpadla: 43 dB(A)Přípustná teplota čerpané kapaliny: od 2 °C do 110 °CPřípustná teplota okolí: od 0 °C do +40 °CMaximální zahřátí povrchu čerpadla: 115 °CRozteč potrubních přípojek mezi závity: 180 mmPrůměr potrubních přípojek: 11⁄2" x 1"Shoda s normou EMC: EN61000-6-1 ; EN610000-6-3V BALENÍ:Továrně zabalené čerpadloTěsnění - 2 ksNapájecí kabelNávod k obsluze v polštiněProhlášení o shodě potvrzující soulad produktu s normami Evropské unieOběhové čerpadlo zajišťuje cirkulaci kapaliny v uzavřených topných systémech, jiných topných systémech a v klimatizaci. To umožňuje udržovat stálý oběh, díky čemuž topný systém pracuje efektivně.Použití oběhového čerpadla pro ústřední topení je cenově dostupné řešení, které zlepšuje účinnost topného systému a snižuje energetické ztráty spojené s ohřevem a ochlazováním vody v systému.Čerpadlo MAGI 2 se vyznačuje možností nastavení provozu čerpadla do režimu AUTO, který ve většině případů umožňuje spustit čerpadlo bez nutnosti jeho regulace. Čerpadlo se zapíná pouze v případě potřeby, což výrazně přispívá k úsporám energie.Od Polské firmy:8 režimů provozu čerpadla:Uživatel má na výběr 8 režimů provozu čerpadla, které se liší tlakovou výškou, otáčkami a přizpůsobením různým potřebám napájeného systému.V závislosti na zvoleném režimu je provoz zařízení přizpůsoben velikosti systému, počtu jeho součástí a tlakové výšce, která zajistí optimální chod systému. Cirkulace vody v systému je regulována, díky čemuž se kapalina dostane do všech jeho částí.Režimy provozu čerpadla MAGI 2:AUTO (tovární nastavení) - od nejvyšší po nejnižší křivku charakteristiky proporcionálního tlakuLPP / HPP - křivky proporcionálního tlakuLCP / HCP - křivky konstantního tlaku1/2/3 - Křivky konstantních otáček.Použití:Čerpadlo je vhodné pro následující typy instalací:systém vytápění s konstantní teplotou a proměnným průtokemtopný systém s proměnnou teplotou potrubítopný systémklimatizační systémprůmyslový cirkulační systémdomácí systém ústředního topeníRežim AUTOFunkce AUTO automaticky řídí výkon čerpadla v daném rozsahu. Přizpůsobuje výkon čerpadla velikosti systému podle změny zatížení po určitou dobu. V režimu AUTO je čerpadlo nastaveno na proporcionální řízení tlaku.LPP/HPPPracovní bod se bude pohybovat nahoru a dolů na křivce proporcionálního tlaku v závislosti na potřebě průtoku systému. Když se sníží potřeba průtoku, tlak čerpadla klesne, zatímco při zvýšení potřeby energie se zvýší.LCP/HCPPracovní bod čerpadla se posouvá dopředu a dozadu na křivce konstantního tlaku podle požadavků systému. Tlak čerpadla zůstává konstantní, nezávisle na potřebě průtoku.1/2/3Čerpadlo je nastaveno na maximální křivku za všech provozních podmínek. Při nastavení čerpadla do režimu 3 se čerpadlo rychle odvzdušní.Ovládací panel čerpadla:A - indikátor provozu podle konstantních otáček - nejnižšíB - indikátor funkce AUTO, která přizpůsobuje parametry čerpadla stavu topného systémuC - tlačítko pro změnu provozního režimu (40/60)D - indikátor provozu podle charakteristiky proporcionálního tlaku (vyšší rozsah)E - indikátor provozu podle charakteristiky proporcionálního tlaku (nižší rozsah)F - indikátor provozu podle konstantních otáček - středníG - indikátor provozu podle konstantních otáček - nejvyššíH - displej spotřeby energie (Wat)I - tlačítko pro změnu provozního režimu (podle konstantních otáček / konstantního tlaku / proporcionálního tlaku)J - indikátor provozu podle charakteristiky konstantního tlaku (vyšší rozsah)K - indikátor provozu podle charakteristiky konstantního tlaku (nižší rozsah)Rozměry čerpadla:D1 - 90 mmD2 - 180 mmŠ1 - 52 mmŠ2 - 99 mmV1 - 129 mmV2 - 169 mmG - 11⁄2"
