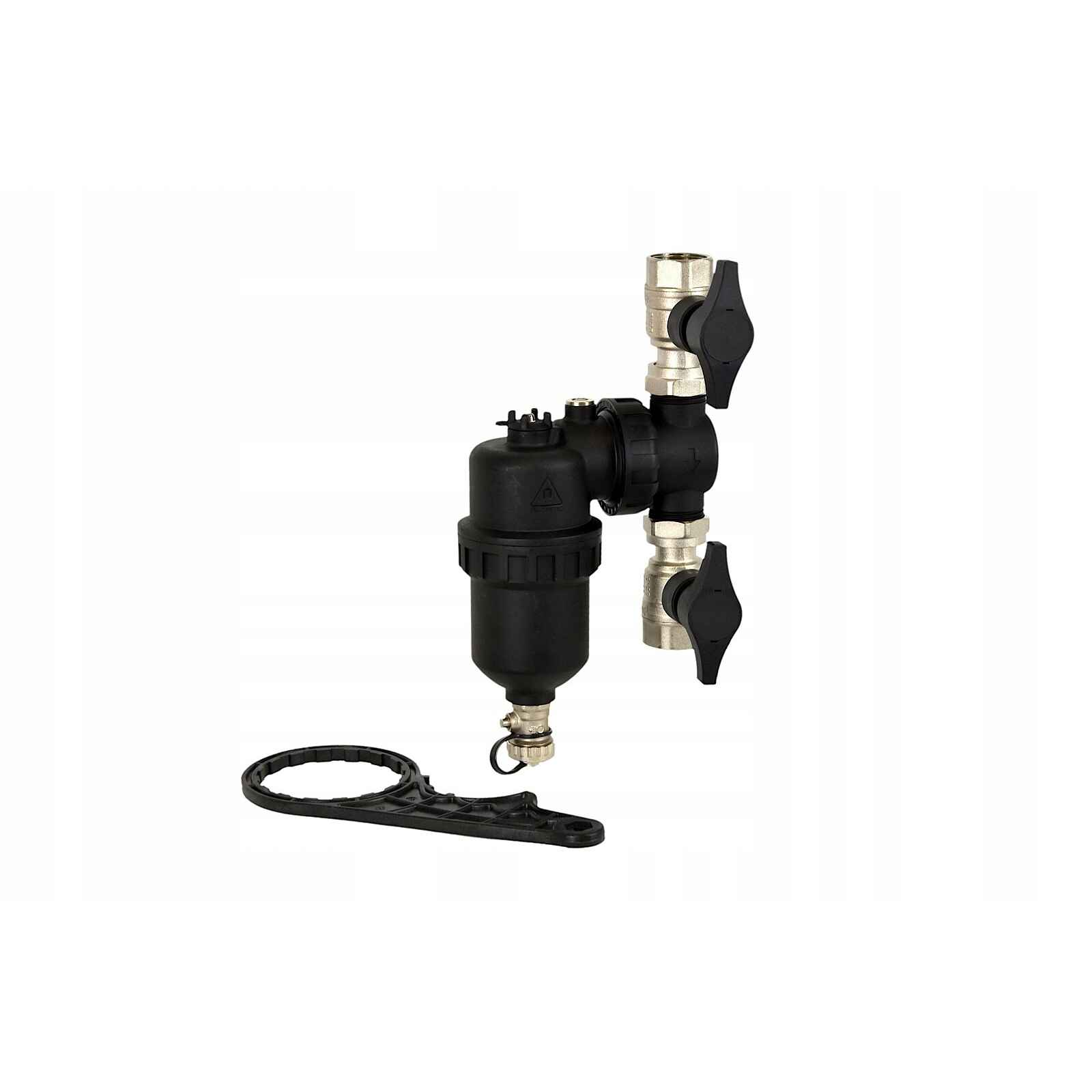

IBF-12 1" magnetický separátor

MAGNETICKÝ FILTR SEPARÁTORU NEČISTOT IBO IBF-12 / 1" Odlučovače nečistot s dvojitým filtračním systémem mají magnetický železný kroužek i filtrační obrazovku vyrobenou z z nerezové oceli SS316L, která umožňuje absorbovat rez a filtrovat částice o velikosti 50 až 100 um. Magnetický separátor byl navržen tak, aby zadržoval nečistoty nacházející se v systémech ústředního vytápění. Moderní systémy vybavené vysoce účinnými systémy napájenými kotli jsou vystaveny poruchám a snížení účinnosti a efektivity práce díky znečištění oxidy železa, což je hlavní složka rzi, která vzniká v důsledku koroze a ukládá se ve formě sedimentu. Částice oxidu železa cirkulují po celém topném okruhu, ukládají se v citlivých místech instalace a vystavují celý systém poruchám, např. čerpadla, ventily nebo výměníky tepla a samotný topný výkon kotle klesá, což se promítá do zvýšených nákladů na vytápění. Použití magnetických filtrů / odlučovačů nečistot umožňuje zvýšit ochranu celého topného systému odstraněním většiny pevných nečistot, které obsahují železo nebo oxidy železa suspendované v kapalině topného systému, což umožňuje ochranu většiny součástí celého systému. Filtry lze používat v instalacích, kde dochází k nepřetržité cirkulaci topného média. Topný faktor může skládat roztok vody a glykolu, jehož obsah glykolu nepřesahuje 50 %. Filtry lze používat také v solárních a chladicích systémech a navíc zadržují takové nečistoty jako písek. Magnetické filtry mají díky použití dvojité filtrace dvojitou funkci zadržování nečistot, a to jak feromagnetických, tak nemagnetických. Tekutina proudící v systému musí protékat filtrem, aby uzavřela oběh. Usazeniny protékají filtrem a díky speciální konstrukci jsou zadržovány na dvou filtračních prvcích. Prvním prvkem umožňujícím odfiltrování feromagnetických nečistot (oddělení magnetitu) je namontovaný na vnější straně těla magnet o síle 9000 Gaussů. Dalším prvkem umožňujícím oddělení nemagnetických pevných nečistot je filtrační síťka / pouzdro uvnitř tělesa. Filtrační komora má větší průměr než hrdla, což umožňuje lokální zpomalení rychlosti proudění kapaliny uvnitř filtru a tím i zpomalení nečistot nacházejících se v kapalině. Díky této konstrukci má magnet možnost přitáhnout k sobě většinu feromagnetických nečistot, zatímco větší částice, feromagnetické i nemagnetické, jsou zadržovány filtrační sítí / pouzdrem. Poté mohou být nahromaděné nečistoty odstraněny pomocí vypouštěcího ventilu.Technické údaje: rozměry – 288 x 203 mm maximální pracovní tlak – 8 bar / 0,8 Mpa maximální teplota kapaliny – 100 °C filtrace – ≥500 μm maximální průtok – 90 l/min síla magnetu – 9000 Gaussů přípojky – 1 x 1“ materiál – PA66 + sklolaminát/měď hmotnost – 1600 g Montáž: Magnetické filtry IBF–12 lze montovat do horizontálních i vertikálních systémů díky tělu nastavitelnému v rozsahu 360°, které usnadňuje instalaci na různých místech. Filtr lze montovat pouze ve svislé poloze díky konstrukci filtrační vložky. Všechny magnetické filtry by měly být instalovány na návratu topného systému za posledním radiátorem a před vstupem do kotle a chránit jej před znečištěním, zejména ve fázi zahřívání. Při určování vhodného místa instalace je důležité zajistit dostatečný údržbový prostor. Montujte podle průtokových šipek umístěných na těle filtru. Separátory lze montovat na vodorovné, svislé vodiče i do úhlové polohy. Pro usnadnění údržby se doporučuje namontovat dodatečný uzavírací ventil, a to i na potrubí od separátoru ke zdroji tepla.
