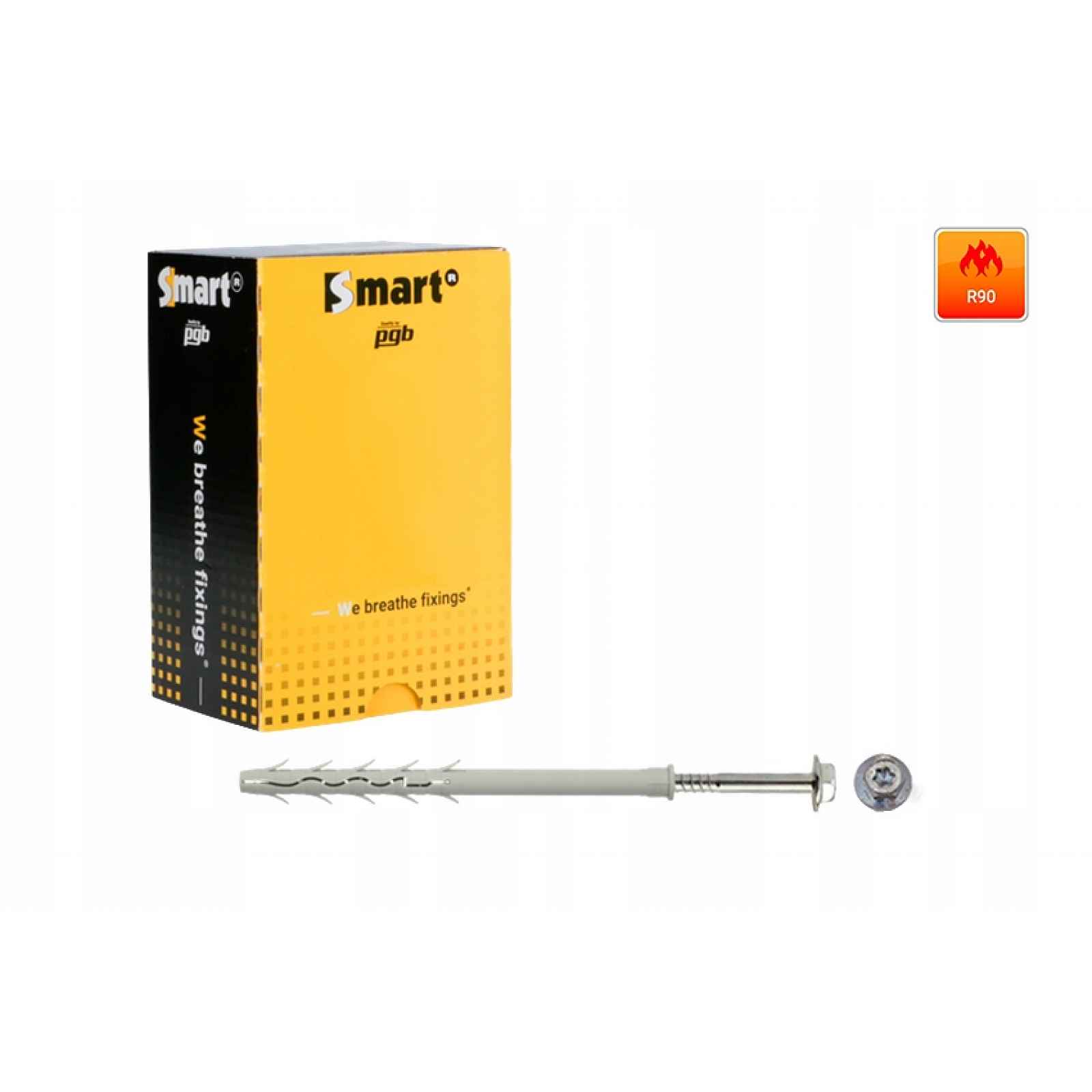

Hmoždinka Pgb PA6 se šroubem s šestihrannou přírubovou hlavou 12x220mm
Profesionální rámový kolík (Frame anchor) typu RPC určený pro trvalé upevnění konstrukčních prvků do betonu a zdiva. Verze s válcovou přírubou a šroubem s šestihrannou hlavou a integrovanou podložkou zajišťuje vysokou přítlačnou sílu a stabilní usazení v zemi. Celý popis ↓
Popis Hmoždinka Pgb PA6 se šroubem s šestihrannou přírubovou hlavou 12x220mm
Kolík je určen pro průchozí montáž (push-through installation).
Technické údaje
| Průměr kolíku (d) | 12,0 mm |
| Délka kolíku (l) | 220,0 mm |
| Průměr vrtáku (d0) | 12 mm |
| Hloubka vrtání (h1) | 80 mm |
| Efektivní hloubka ukotvení (hef) | 70 mm |
| Tloušťka upevněného prvku (tfix) | až 150 mm |
Šroub
| Průměr šroubu (ds) | 8 mm |
| Délka šroubu (ls) | 227 mm |
| Velikost (sw) | 13 mm |
| Vnitřní pohon | TX40 |
| Materiál pouzdra | Nylon PA6 (polyamid)Povrch šroubu: Pozink Cr3+ (antikorozní ochrana)Prostředí instalace: C1 – suché vnitřní prostředíTyp montáže: průchozí |
| Balení | pudełkoMnožství v balení: 25 ks |
Zobrazit celý popis
Stavba a princip fungování
Rámový kolík SMART je vybaven prodlouženou rozpěrnou zónou, která zajišťuje:
pevné ukotvení do plných materiálů (beton, plná cihla),
účinné roztahování v dutých materiálech (dutiny, cihlová děrovačka),
stabilita v podkladech s nižší pevností v tlaku (např. pórobeton).
Při utahování šroubu dochází k kontrolovanému roztažení nylonového pouzdra, což zvyšuje plochu kontaktu s podkladem a zlepšuje nosnost upevnění.
Použití
Univerzální rámový kolík pro profesionální montážní použití
- montáž vrat a branek,
- upevnění dveřních zárubní a okenních rámů,
- kotvení dřevěných konstrukcí,
- montáž ocelových a podpěrných konstrukcí,
instalace fasádních prvků a technických nástaveb.
Díky šestihranné hlavě s podložkou zajišťuje kolík vysoký utahovací moment a rovnoměrné rozložení přítlačných sil, což je obzvláště důležité při montáži ocelových prvků.
- Výhody systému SMART
- Dlouhá rozpěrná zóna – bezpečné ukotvení i do dutých podkladů
- Jednotná hloubka ukotvení 70 mm pro všechny délky
- Jednoduchá a rychlá průchozí montáž
- Vysoká mechanická odolnost pouzdra z nylonu PA6
- Pozink Cr3+ – antikorozní ochrana v prostředí C1
- Montážní doporučení
- Vyvrtejte otvor Ø12 mm o vyhrazené délce
Očistěte otvor od prachu (vyfukování / kartáčování).
Zaveďte kolík přes upevněný prvek (průchozí montáž).
Utáhněte šroub klíčem 13 mm nebo pomocí pohonu TX.
Jedná se o řešení určené pro profesionály vyžadující opakovatelnou kvalitu, vysokou nosnost a univerzálnost použití v betonu a zdivu. Optimální geometrie roztahování a odolný materiál pouzdra zajišťují dlouhodobou stabilitu spoje.
