Herz Pohon Pro Směšovací Ventil 3- nebo 4-cestný

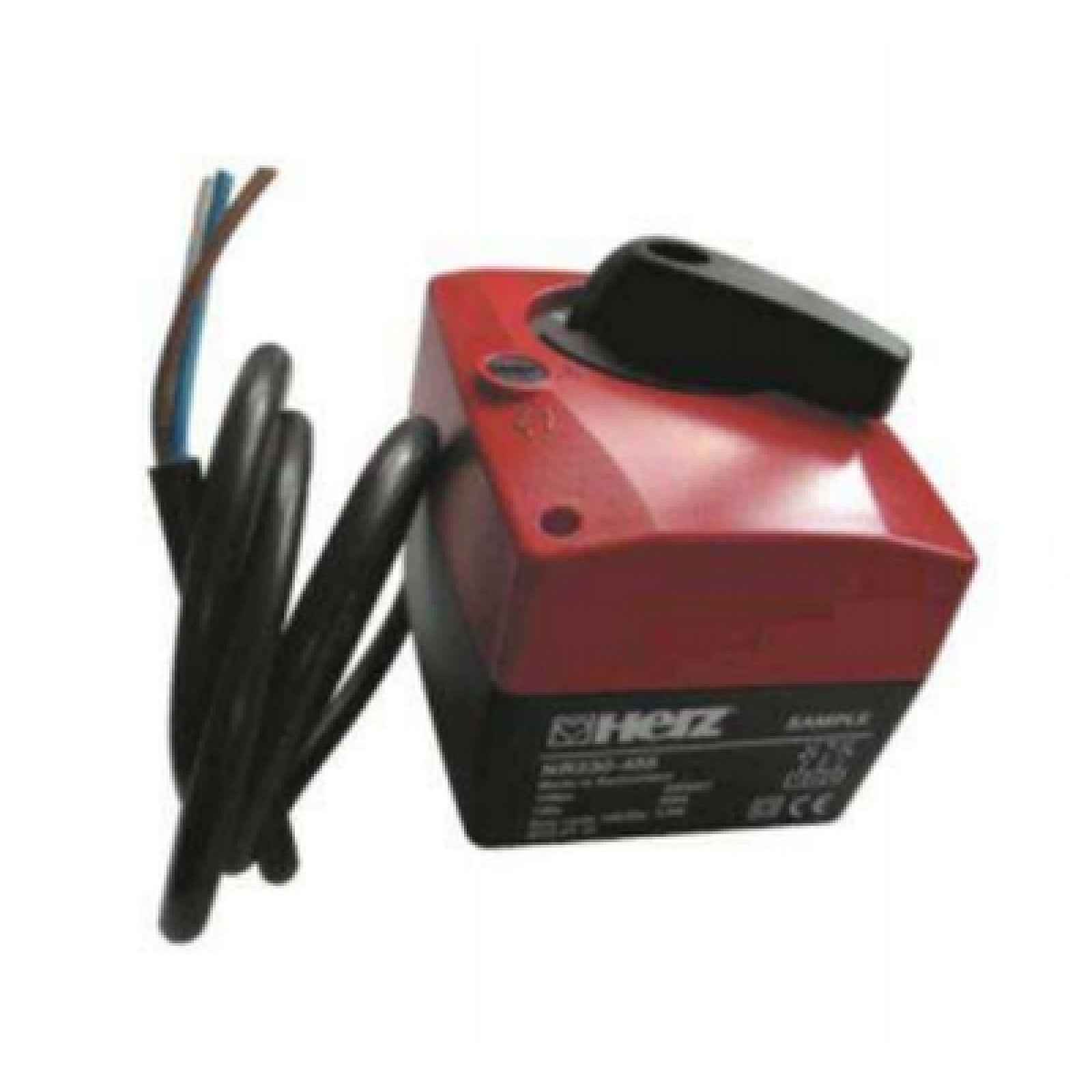

Pohon pohonu Herz pro 3- a 4-cestné ventily   Produkt rakouské firmy HERZ Katalogové číslo: 1 7712 63 ( 1771263 )   Nastavovací pohon 3-cestných a 4-cestných směšovacích ventilů (používá se také pro 2-cestné kulové ventily). Dvoudílná krytka z nehořlavého plastu, spodní část černá, horní část červená. Pohon se upevňuje na ventil pomocí jediného šroubu. Přiložený omezovací čep slouží jako ochrana proti otáčení krytu pohonu na ventilu. Montážní polohu v rozsahu 90 ° lze zvolit libovolně. Otáčení pohonu probíhá v rozsahu až 90 °. V koncových polohách je pohon elektricky vypnut a přejde do pohotovostního režimu. PARAMETRY: Točivý moment 10 Nm Napájecí napětí AC 230 V, 50 / 60 Hz Příkon 3,5 W 3-bodové ovládání Na prvním obrázku je ukázáno:schéma připojení 1 7712 63, 3-bodové ovládání
