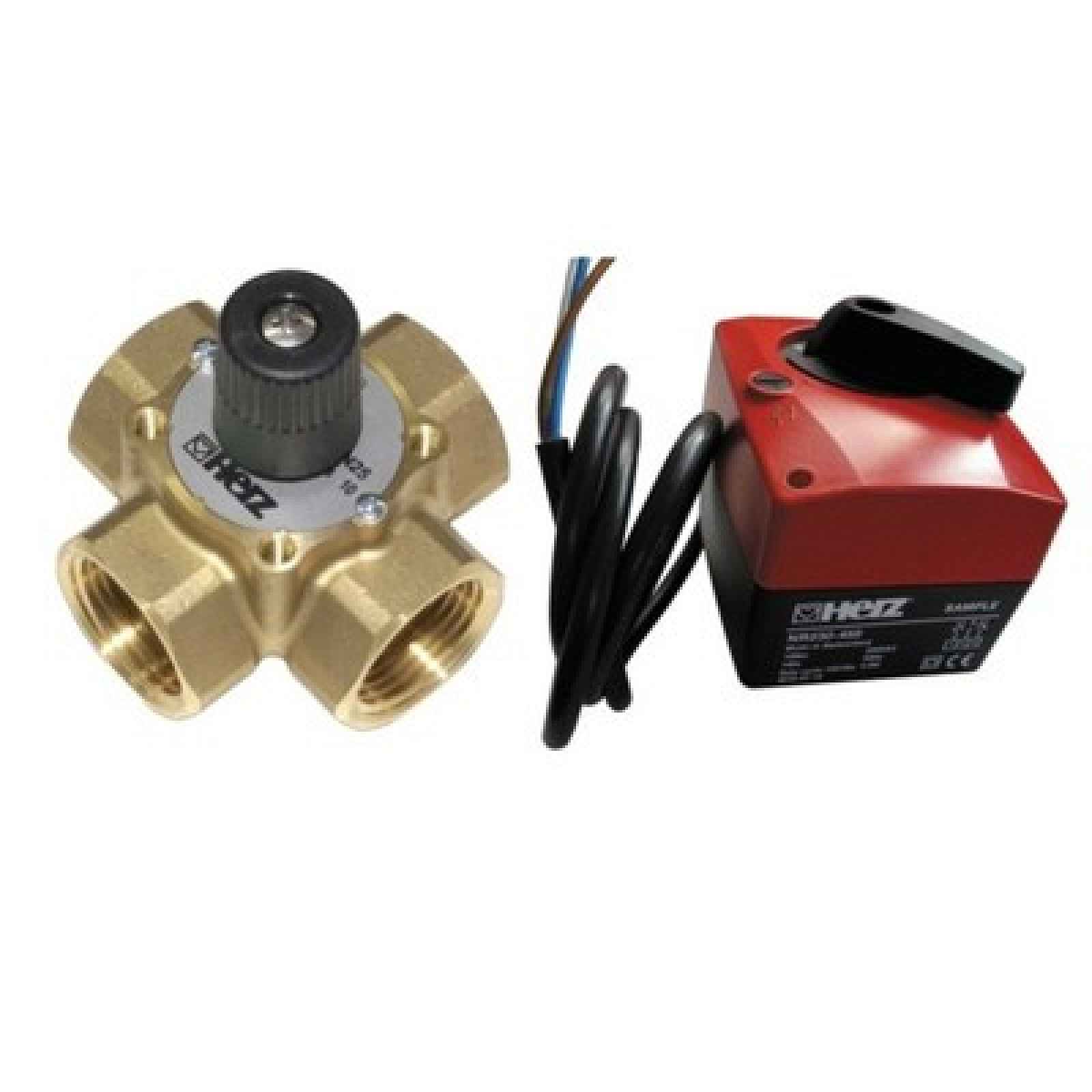

3/4" 4-cestný směšovací ventil s pohonemSada produktů rakouské firmy HERZKatalogové číslo kompletu: 1 2138 22 ( 1213822 )Složení sady:3/4" 4-cestný směšovací ventil: Katalogové číslo: 1 2138 02 ( 1213802 )Pohon (pohon) ventilu: Katalogové číslo: 1 7712 63 ( 1771263 )POPIS PRODUKTŮ:1. Celý popis ↓
Parametry
| Značka: | HERZ |
Popis Herz 4-CESTNÝ 3/4'' Směšovací Ventil Pohon
4cestný ventil PN 16 s vnitřním závitem. Korpus a kužel jsou vyrobeny z mosazi odolné proti vyplavování zinku. Těsnění z EPDM. Teplota média: -10 °C až 110 °C.POUŽITÍ:Směšovací ventil HERZ lze používat v instalacích studené a teplé vody pro nepřetržitou kontrolu a regulaci teploty činidla. Při použití vhodného elektrického pohonu a regulátoru lze nastavit typ regulace (lineární, čtvercová nebo pevná regulace). Ventil lze použít jako separační nebo směšovací ventil.
Zobrazit celý popis
Čtyřcestný směšovací ventil má dvojitou funkci míchání, konkrétně míchá horkou vodu z kotle s vracející se vodou. V důsledku toho dochází ke snížení rizika koroze a zajištění delší životnosti kotle.INSTALACE:Ventil lze namontovat v jakékoli poloze. Montáž v závěsné poloze se nedoporučuje z důvodu možnosti odtékání kondenzátu na pohon. Třícestný směšovací ventil má podle potřeby funkci míchání nebo oddělování.2. Powerpackage – nastavovací pohon 3-cestných a 4-cestných směšovacích ventilů (používá se také pro 2-cestné kulové ventily). Dvoudílná krytka z nehořlavého plastu, spodní část černá, horní část červená. Pohon se upevňuje na ventil pomocí jediného šroubu. Přiložený omezovací čep slouží jako ochrana proti otáčení krytu pohonu na ventilu. Montážní polohu v rozsahu 90 ° lze zvolit libovolně. Otáčení pohonu probíhá v rozsahu až 90 °. V koncových polohách je pohon elektricky vypnut a přejde do pohotovostního režimu.PARAMETRY:Točivý moment 10 NmNapájecí napětí AC 230 V, 50 / 60 HzPříkon 3,5 W3-bodové ovládáníNA PRVNÍM SCHÉMATU:TěloRegulační kouleTěsnící uzávěrBezpečnostní kroužekŠtít s popisemŠroub M3O-kroužekO-kroužekNA DRUHÉM SCHÉMATU:zobrazený systém připojení 1 7712 63, 3-bodové ovládání
