Herz 3-CESTNÝ Směšovací Ventil 1'' Pohon

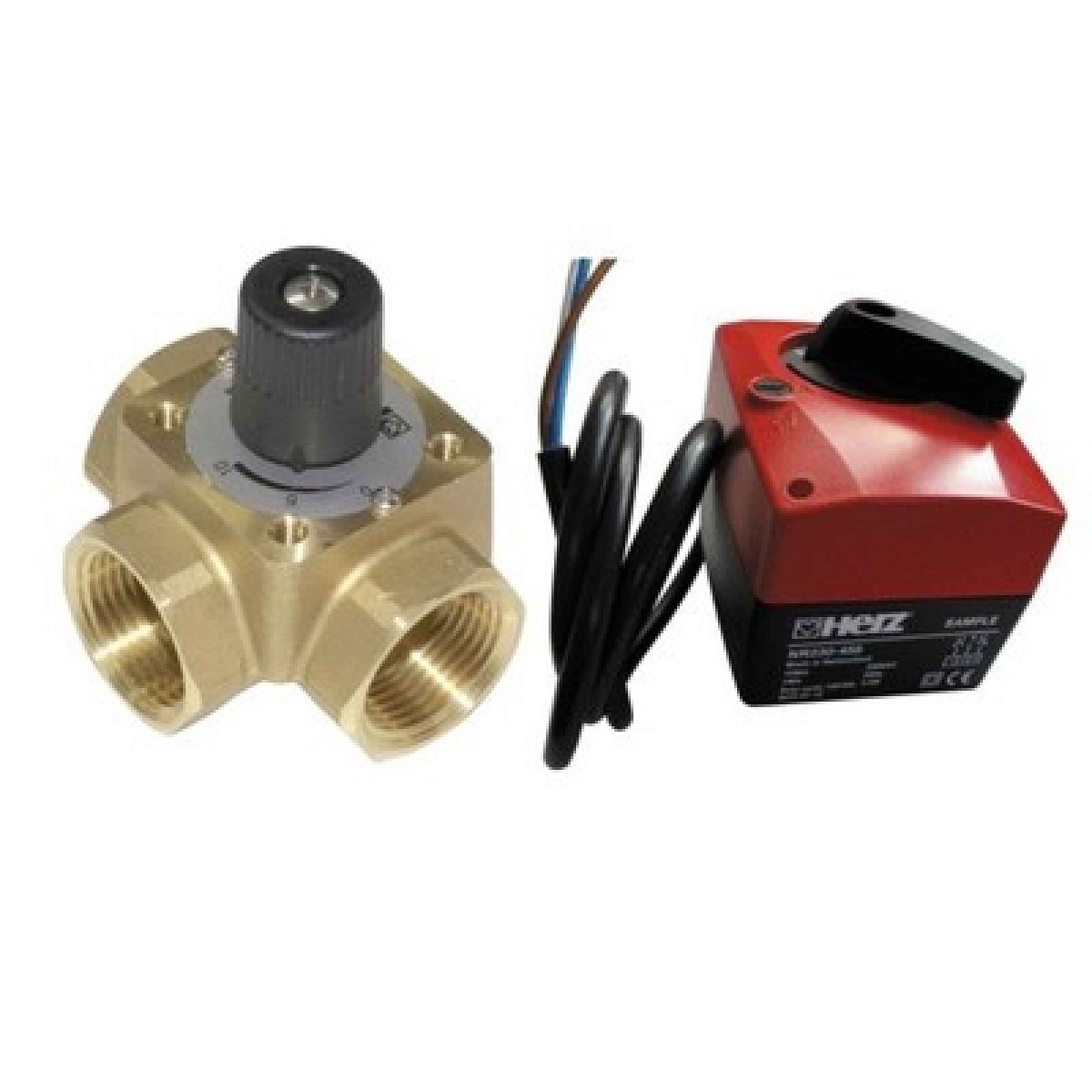

3-cestný směšovací ventil 1" s pohonemSada produktů rakouské firmy HERZKatalogové číslo kompletu: 1 2137 23 ( 1213723 )Složení sady:3-cestný směšovací ventil 1": Katalogové číslo: 1 2137 03 ( 1213703 )Pohon (pohon) ventilu: Katalogové číslo: 1 7712 63 ( 1771263 )POPIS PRODUKTŮ:1. Třícestný ventil PN 16 s vnitřním závitem. Korpus a kužel jsou vyrobeny z mosazi odolné proti vyplavování zinku. Těsnění z EPDM. Teplota média: -10 °C až 110 °C.POUŽITÍ:Směšovací ventil HERZ lze používat v instalacích studené a teplé vody pro nepřetržitou kontrolu a regulaci teploty činidla. Při použití vhodného elektrického pohonu a regulátoru lze nastavit typ regulace (lineární, čtvercová nebo pevná regulace). Ventil lze použít jako separační nebo směšovací ventil.INSTALACE:Ventil lze namontovat v jakékoli poloze. Montáž v závěsné poloze se nedoporučuje z důvodu možnosti odtékání kondenzátu na pohon. Třícestný směšovací ventil má podle potřeby funkci míchání nebo oddělování.2. Powerpackage – nastavovací pohon 3-cestných a 4-cestných směšovacích ventilů (používá se také pro 2-cestné kulové ventily). Dvoudílná krytka z nehořlavého plastu, spodní část černá, horní část červená. Pohon se upevňuje na ventil pomocí jediného šroubu. Přiložený omezovací čep slouží jako ochrana proti otáčení krytu pohonu na ventilu. Montážní polohu v rozsahu 90 ° lze zvolit libovolně. Otáčení pohonu probíhá v rozsahu až 90 °. V koncových polohách je pohon elektricky vypnut a přejde do pohotovostního režimu.PARAMETRY:Točivý moment 10 NmNapájecí napětí AC 230 V, 50 / 60 HzPříkon 3,5 W3-bodové ovládáníNA PRVNÍM SCHÉMATU:TěloRegulační kouleTěsnící uzávěrBezpečnostní kroužekŠtít s popisemŠroub M3O-kroužekO-kroužekNA DRUHÉM SCHÉMATU:zobrazený systém připojení 1 7712 63, 3-bodové ovládání
