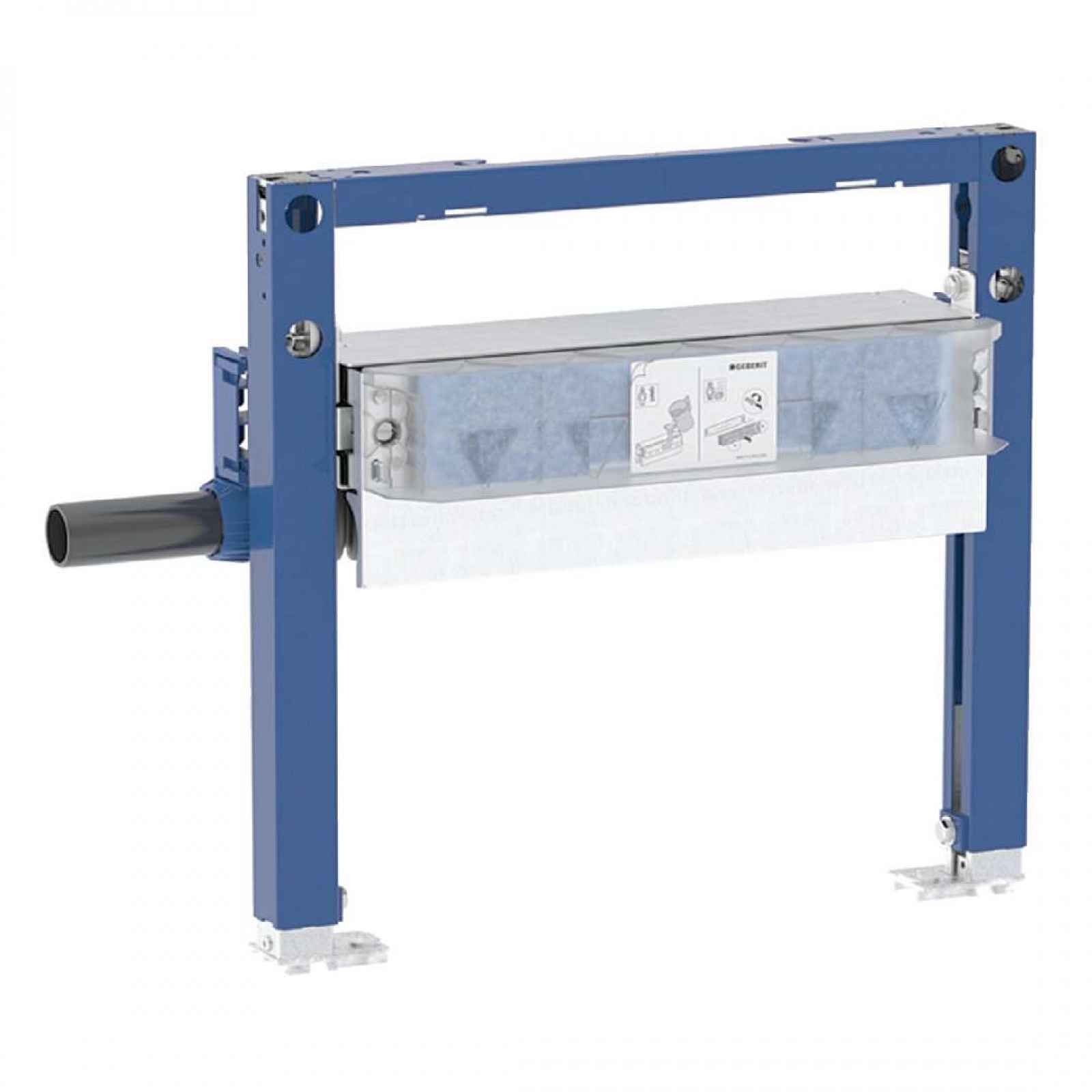

Instalační prvek pro sprchu, s odtokem ve stěně
stavební výška: 50 cm (H)
rozměry: DN40, d = Ø 40 mm, B = 50 cm, T = 11 cm
pro výšku mazaniny u vtoku: 65–90 mm
Účel použití
pro kovové a dřevěné sloupkové stěny
pro systémové stěny Geberit Duofix
k montáži do čelních stěn vysokých na výšku místnosti
pro domovní koupelny
k montáži při velmi malé tloušťce podlahy
k odvodnění sprch v úrovni podlahy
pro výšku mazaniny ≥ 65 mm u vtoku
pro sdružené izolace
k zachycení odpadní vody jedné samostatné sprchové hlavice
Vlastnosti
výška vodního uzávěru jen 30 mm se liší od požadavků normy EN 1253
samonosný rám s nanesenou práškovou barvou
rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
podpěry s protiskluzovou úpravou
patní desky otočné
hloubka patní desky vhodná k montáži do U profilů UW 50 a do systémových profilů Geberit Duofix
nastavitelná výška vtoku zápachové uzávěrky
tloušťka opláštění 10–40 mm
určeno pro tloušťky obkladu na podlahu 2–26 mm
určeno pro tloušťky obkladu na podlahu 2–35 mm
úroveň dotěsnění pro napojení bez pnutí těsnění nastavitelná
připojení odpadu boční Integrovaná těsnící netkaná textilie
těsnicí netkaná textilie s obvodovým přesahem 10 cm, pro napojení těsnicích systémů
Technické údaje
výška vodního uzávěru: 30 mm
Obsah dodávky
připojovací trubka z PE-HD, Ø 40 mm
ochranný kryt s integrovaným vtokovým plechem
upevňovací materiál
Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť.
