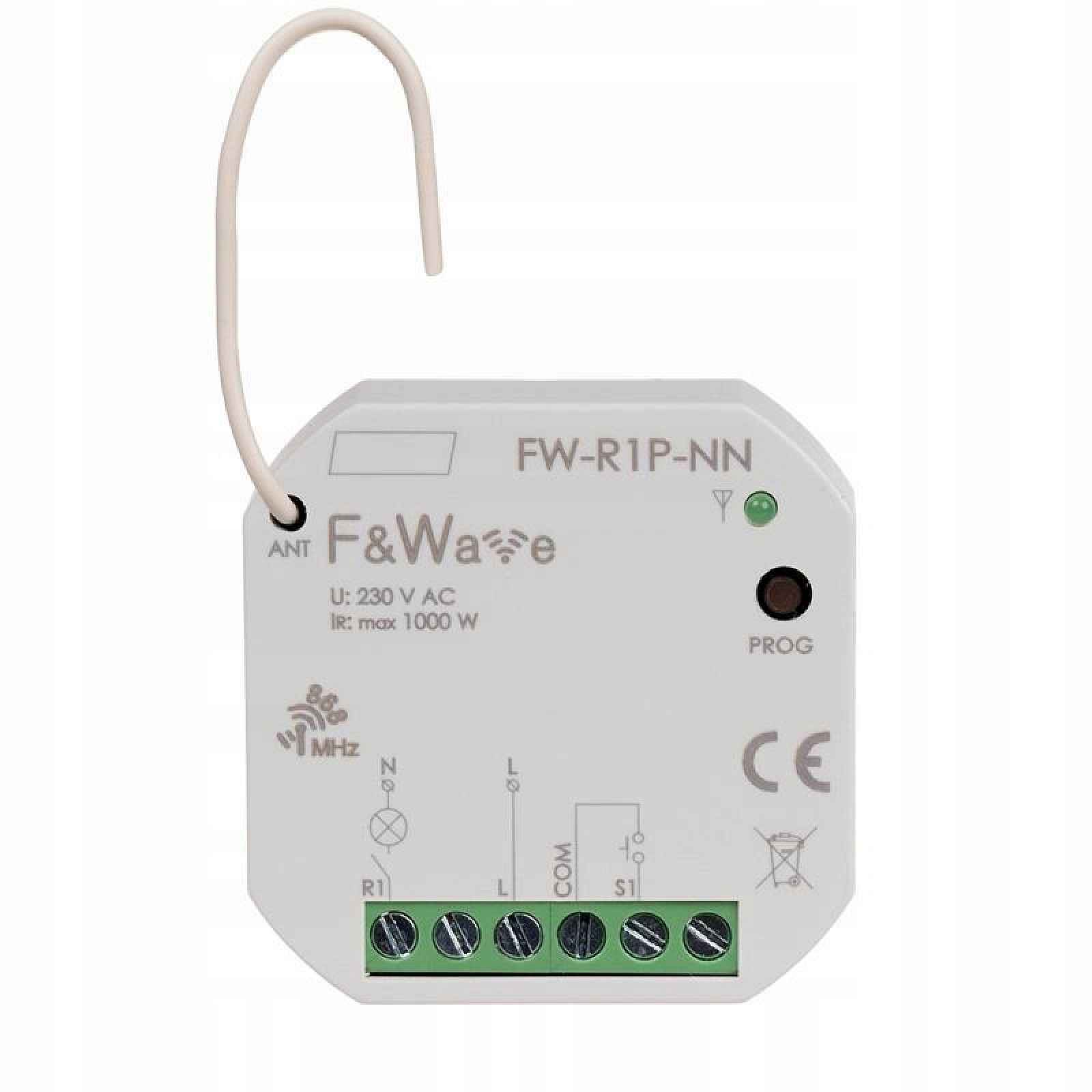

FW-R1P-NN relé pro tradiční instalace
Navrženo tak, aby umožňovalo dálkové ovládání rádiového osvětlení pomocí již existujících elektrických instalací. Celý popis ↓
Popis FW-R1P-NN relé pro tradiční instalace
FW-R1P-NN relé pro tradiční elektrické instalaceUrčení
Jednokanálový relé bez kabelu „N“
Zařízení rádiového systému F&Wave.
Staré a tradičně prováděné elektrické instalace neznamenají nutnost vzdát se pohodlí, které poskytuje dálkové ovládání osvětlení. Víceúčelové rádiové relé, jednokanálové relé FW-R1P-NN a dvoukanálové relé FW-R2P-NN se montují do krabice pod tlačítkem. Relé se připojují do řady s ovládaným zatížením, což znamená, že pro jejich provoz není nutné vedení neutrálního vodiče do krabice s tlačítkem.
Zobrazit celý popis
Reléový modul pro tradiční instalace bez kabelu N
Jednokanálové relé FW-R1P-NN a FW-R2P-NN spolupracují s vysílači dálkového rádiového ovládání F&Wave a místními tlačítky. Umožňují ovládání přijímačů o celkovém výkonu od 5 do 1000 W (**)
Realizované funkce
- Bistabilní
- Časové – od 1 sekundy do 48 hodin.
- Monostabilní
- Zapnout – centrální ovládání
- Vypnout – centrální ovládání
Konstrukce přijímačů umožňuje propojení každého kanálu přijímače s 32 různými vysílači.
Místní ovládání – možnost ovládání relé pomocí libovolného tlačítka. Místní vstupy mohou mít přiřazenou libovolnou funkci relé.
(**) Při práci s LED lampami s nízkým výkonem se doporučuje navíc použít FW-BYPASS-NN připojený paralelně k ovládané lampě.
Umožňuje rádiový řídicí systém F&Wave pouze ovládání osvětlení?
F&Wave je rádiový systém dálkového ovládání nejen osvětlení (zapnutí, vypnutí, ale také regulace jasu světla pomocí stmívačů F&Wave).
Pomocí zařízení systému F&Wave lze ovládat také rolety, markýzy, žaluzie, vjezdové brány a další zařízení.
Technické údaje
- Napájecí napětí 85÷265 V AC/DC
- Počet kanálů 1
- Ovládací vstupy 1
- Zatížitelnost výstupu (AC-1) 4 A / 230 V
- Výkonný prvek relé
- Frekvence rádia 868 MHz
- Šroubové svorky 2,5 mm²
- Utahovací moment 0,4 Nm
- Příkon pohotovostní/provozní režim 0,25 W / 0,6 W
- Pracovní teplota -25÷ 65 °C
- Rozměry 43 mm x 48 mm x 20 mm
- Montáž do podomítkové krabice Ø60
- Stupeň krytí IP20
