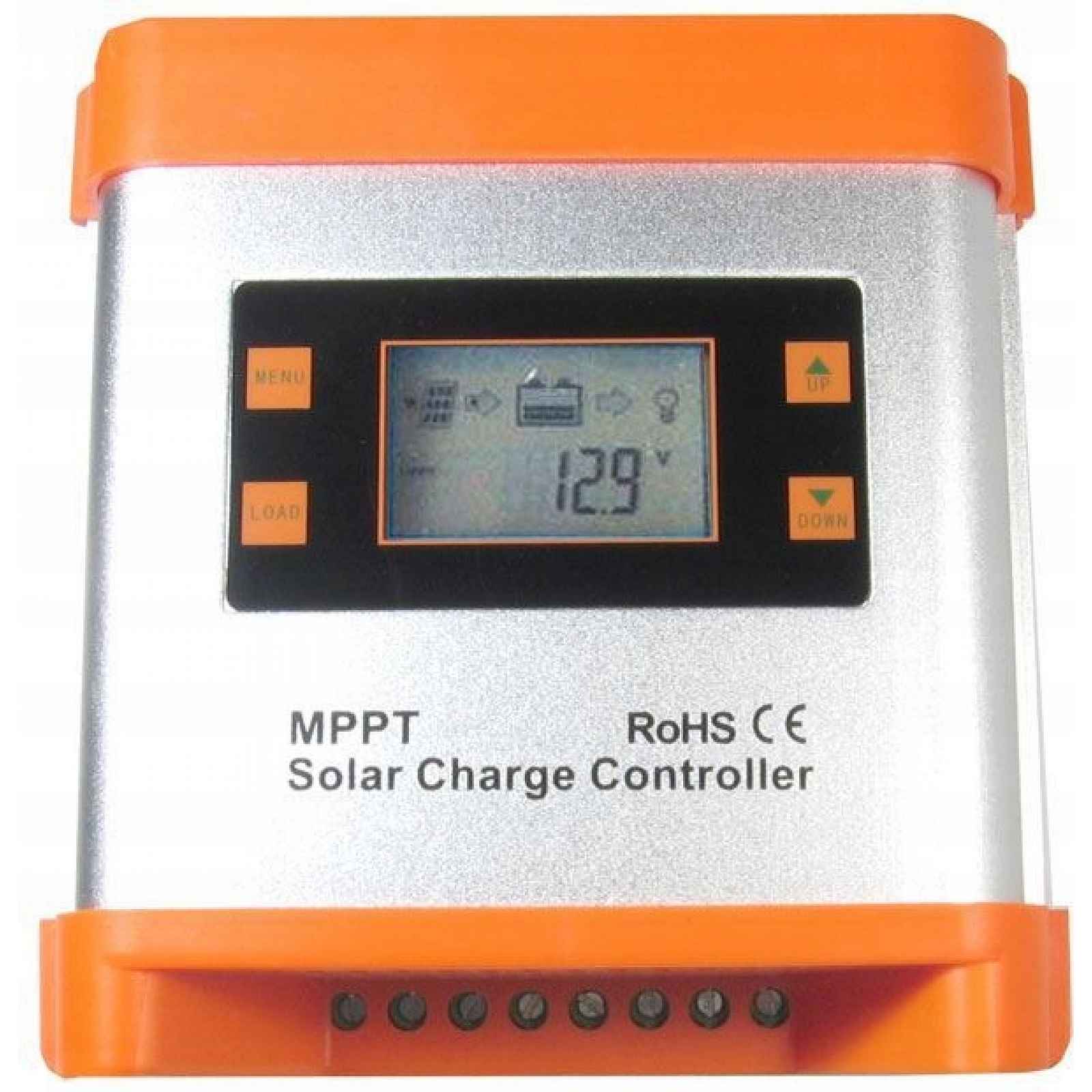

Fve Mppt Solární regulátor 12/24-20D
CV-float = nabíjení udržovacím napětím 13,5–13,8V (závislé na nastavení napětí konce nabíjení, tzn. boost) Celý popis ↓
Popis Fve Mppt Solární regulátor 12/24-20D
- FVE MPPT Solární regulátor 12/24-20D
- SAPRO FVE
- FVE MPPT Solární regulátor MPPT 12/24-20D
- Regulátor MPPT pomocí vnitřního měniče upravuje V-A charakteristiku
- zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení
- baterie. Dokáže tedy využít energii ze solárních panelů daleko lépe než
- regulátor PWM, který reguluje nabíjení pouze pulsním omezením přímého
- propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu
- nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí
- a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení
- baterie. Např z 30V a 5A vygeneruje cca 15V a 10A. Účinnost konverze
- V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a
- regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby
Zobrazit celý popis
bylo nabíjení co nejoptimálnější.
Specifikace
- Systémové napětí 12V nebo 24V
- Automatická detekce podle napětí připojené baterie
- Max. výkon FV panelů: 260W/12V (520W/24V)
- Terminál pro 1 nebo 2 FV panely
- Rozsah vstupního napětí z FV panelu: 22–90VDC/12V, 44–90VDC/24V
- Max. nabíjecí proud:20A
- Třístupňové nabíjení baterie (CC, CV – boost, CV – float)
- CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
- CV-boost = nabíjení po dobu 1–2hod po dosaženísvorkového napětí 14–15V (nastavitelné)
- Volba typu Pb baterie: S tekutým dielektrikem, AGM, AGM GEL
- Nevhodný pro Li-Ion, LiFePO4 nebo Li-Pol baterie
- Max. zátěž na svorkách pro spotřebič: 5A
- Rozměry: 170×170×100mm/1,3kg
Poznámka
- Vstupní startovací napětí regulátoru je pro systémové napětí 12V cca
- 17–18V. Takové napětí dokážou vygenerovat i panely určené pro
- regulátory PWM a systémové napětí 12V. Pro regulátor MPPT je však toto
- napětí nedostatečné, neboť nedokáže vytvořitvhodnou V-A charakteristiku
- pro nabíjení baterie. Ideální je použití dvou panelů 12V v sérii nebo
- jednoho panelu pro systémové napětí 24V nebo panelu 36V, používaného
pro stacionární FV elektrárny.
Koncové napětí pro nabíjení nastavte takto
- AGM, AGM GEL: 14,2V(28,4V)
- trakční s tekutým dielektrikem, startovací 14,5V(29V)
- rozsah nastavení=14–15V(28–30V), přednastaveno 14,4V(28,8V)
- Napětí pro znovupřipojení baterie k nabíjení nastavte na 12,8V(25,6V) (přednastaveno 12,8V/25,6V)
- rozsah nastavení 12–13V (24–26V)
- Napětí pro odpojení regulátoru od baterie nastavte na 10,8V(21,6V) (přednastaveno 11/22V)
- rozsah nastavení 10–11V(20–22V), slouží k ochraně regulátoru při vadné bateriiVyžaduje odbornou montáž
