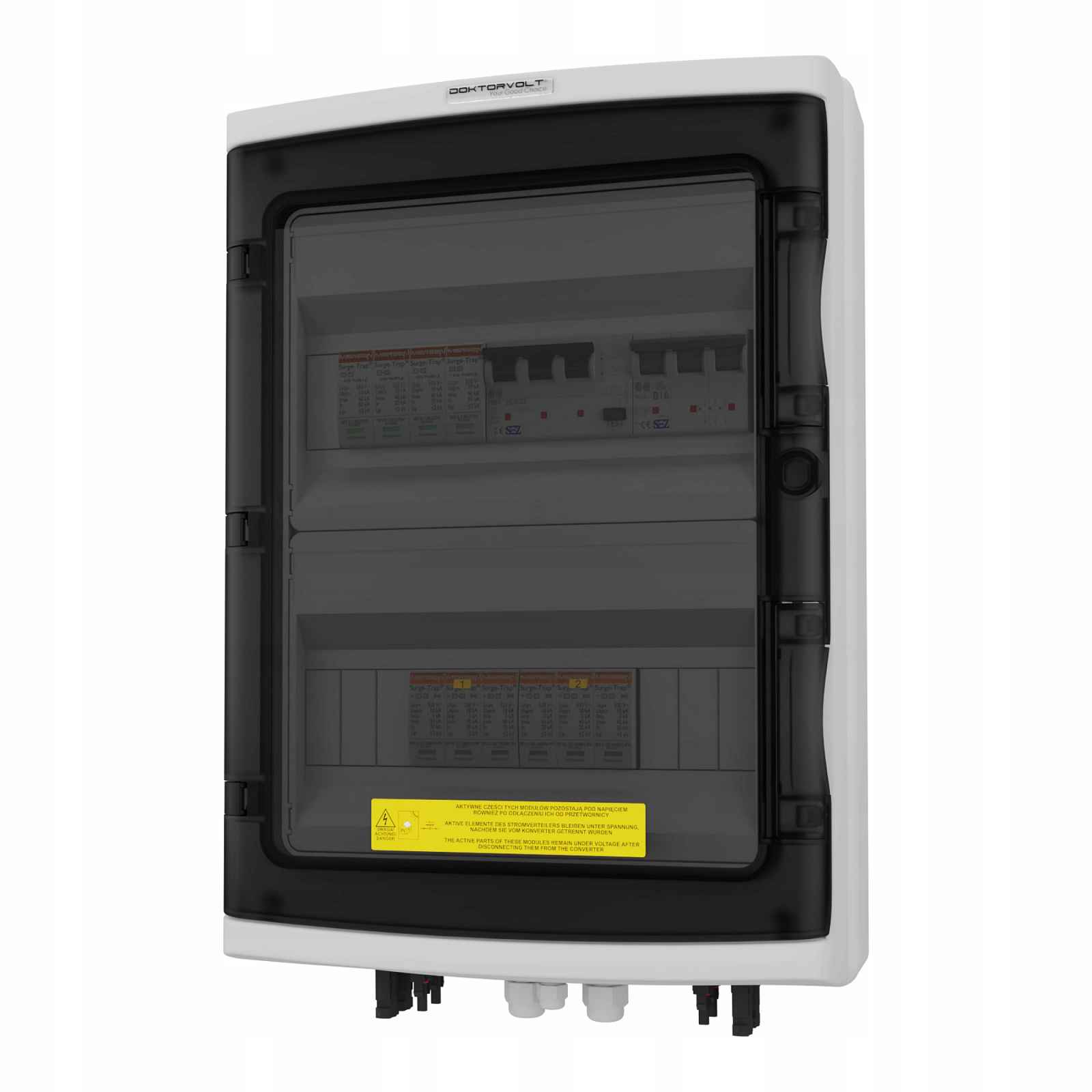

Fotovoltaický solární fotovoltaický rozvaděč Ac DC Doktorvolt DV-4548-FOT
Fotovoltaický rozvaděč AC DC 1000V DC 2 Tanga B16 25A 300mA IP65Fotovoltaický rozvaděč značky Doktorvolt:je určen pro jištění krystalických modulů na straně AC DC,je vybaven vysoce kvalitními komponenty v oblasti proudové ochrany,pro přepěťovou ochranu AC DC byly použity přepěťové ochrany… Celý popis ↓
Popis Fotovoltaický solární fotovoltaický rozvaděč Ac DC Doktorvolt DV-4548-FOT
renomované značky, které se vyznačují vysokou účinností a třídou ochrany T2 T1,rozvaděč má stupeň krytí IP65, který zajišťuje jeho hermetičnost a vodotěsnost,Společnost Doktorvolt® v procesu výroby rozvaděčů zavedla systém řízení certifikovaný společností TÜV SÜD:záruka vysoké kvality,transparentní tok informací,záruka bezpečnosti,zajištěný dobrý zákaznický servis.Společnost Doktorvolt se specializuje na výrobu vysoce kvalitních stavebních rozvaděčů se zásuvkami, fotovoltaických rozvaděčů a…
Zobrazit celý popis
prodlužovacích kabelů. Na trhu vynikají kvalitou, smyslem pro detail a komplexním zákaznickým servisem. Produkty Doktorvolt jsou vyráběny z ověřených komponentů od evropských dodavatelů. Příkladem je přiložení konektorů MC4 ke každému modelu fotovoltaického rozvaděče, aby se předešlo riziku požáru v důsledku použití nekompatibilních komponentů.POZOR! Velmi častou příčinou požárů fotovoltaických instalací je používání solárních konektorů od různých výrobců. Konektory z různých zdrojů mají odlišné parametry - špatné spojení vede ke vzniku odporu, který způsobuje zvýšení teploty a může vést k požáru instalace. V Evropě normy IEC 62548 a IEC 60364-7-712:2017 nedovolují připojovat DC konektory různých výrobců. Použití konektorů a komponentů jiných firem než těch, které jsou výrobcem Doktorvolt® doporučeny, je zakázáno. Abychom předešli nehodám a zajistili bezpečnost našich zákazníků, k rozvaděči přikládáme sadu solárních konektorů MC4 (4x Lapp Epic Solar 4F (samice) a 4x Lapp Epic Solar 4M (samec)).Technická specifikace:
- počet modulů 24
- počet řad 2
- montáž na omítku
- stupeň krytí rozvaděče IP65
- jmenovité napětí skříně 1000V
- rozměry skříně 420 x 290 x 130 mm
- rozměry skříně s PG průchodkami a konektory 455 x 290 x 130 mm
- materiál skříně technopolymer
- materiál dveří polykarbonát
- barva skříně šedá RAL 7035
- materiál šroubů nerezová ocel
materiál těsnění EPDM guma
kabelové průchodky PG a konektory MC4 2x PG-21, 1x PG-11, 4x Epic Solar 4 FMC4 LAPP, 4x Epic Solar 4 MMC4 LAPP (navíc sada připojovacích konektorů v balení)
- certifikáty a normy CE Eu 2002/95/EC RoHS Deca-BDE CEI 23-48
- symbol výrobce skříně 940.24
- ochrana proti dotyku proudový chránič SEZ 25A 300mA 4P Typ A RCCB, jistič SEZ Typ S B16A 3P 10kA
- přepěťová ochrana AC STPT12-12K275V-4P
- jmenovité napětí Un 230 / 400 V
- třída ochrany T T1 T2
- zkušební proud In 20kA
- maximální proud Imax 50kA
- napěťová úroveň ochrany Up < 1,3kV
- certifikáty CE, EN/IEC 61643
- přepěťová ochrana DC 2x STPT12-5K1000V-YPV
- maximální provozní napětí Un 1000V DC
- maximální provozní napětí Uc 1060V DC
- třída ochrany T1 T2
- zkušební proud In 20kA
- maximální proud Imax 40kA
- napěťová úroveň ochrany Up < 2kV
- počet DC obvodů (stringů) 2
certifikáty EN 50539-11 IEC 61643-31
Použité kabely:Solární kabel 1x6mm2 0,6/1kV BiT 1000 (černý)Solární kabel 1x6mm2 0,6/1kV BiT 1000 (červený)Sterovací linka H07V-K 16mm2 žlutozelenáSterovací linka H07V-K 4mm2 modráSterovací linka H07V-K 4mm2 černáSolární konektory:4x Lapp Epic Solar 4F4x Lapp Epic Solar 4M (v balení s rozvaděčem je další sada)klasifikace ETIM 5.0 EC002635, ETIM 6.0 EC002635Obecné informace:provozní napětí 1000 V AC/DCimpulzní napětí 8 kVstupeň krytí IP 67výrobce Doktorvoltcertifikáty a normy výrobce TÜV SÜD ISO 9001:2015 CE IEC 61439označení výrobce DV-4548-FOT
