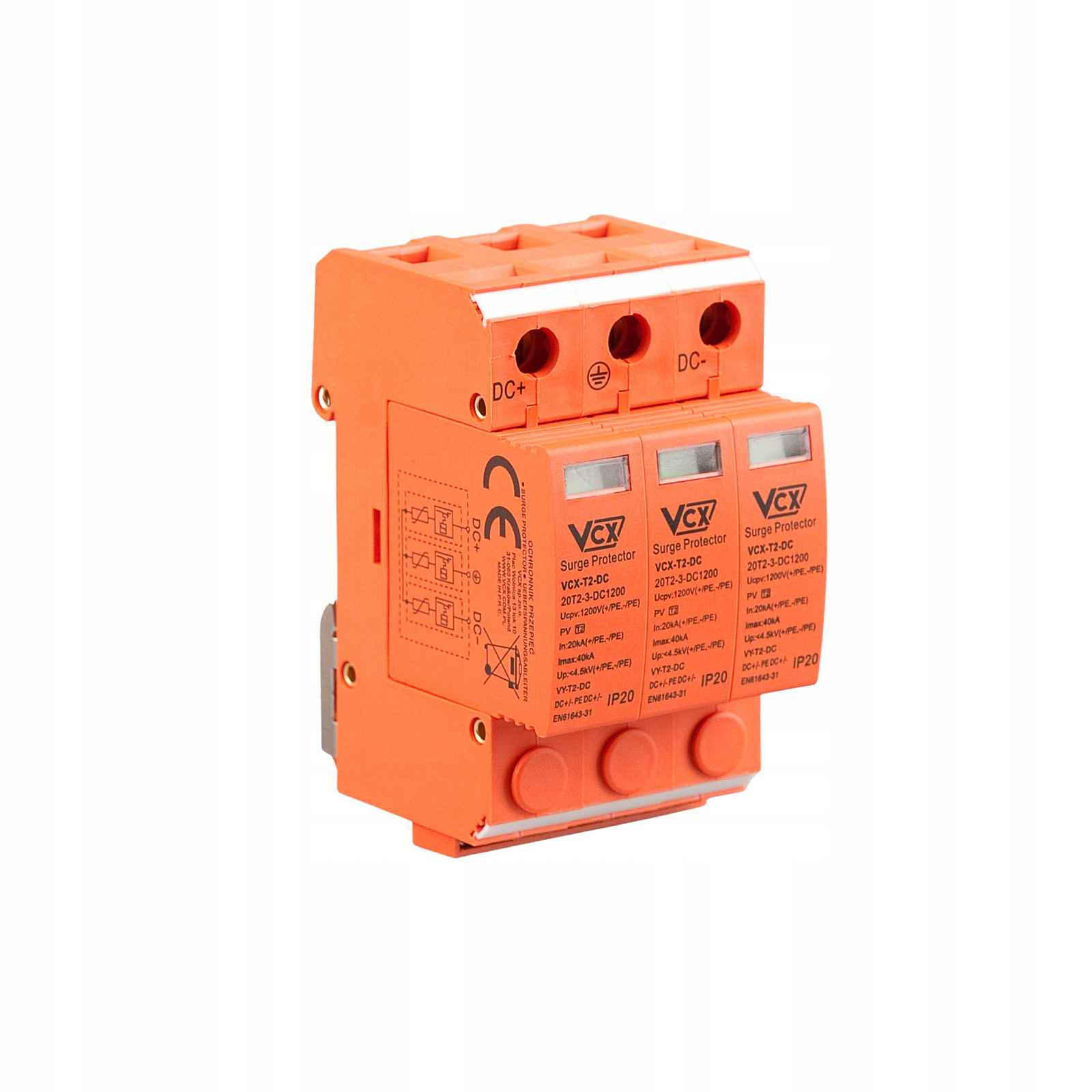

Fotovoltaický omezovač přepětí Orange DC C 1200V 3P Pv VCX

OMEZOVAČ PŘEPĚTÍ FOTOVOLTAICKÝ VARISTOR TŘÍDY DC C 3P 1200 PV VCX Obchodní označení: DC C3P 1200 V PV Typ: omezovače přepětí Počet pólů: 3P Počet modulů 18 mm: 3 Charakteristika: C (T2) Provedení (typ vypínače): varistor Jmenovitý vybíjecí proud In: (8/20) 20 kA Maximální proud Imax: (8/20) 40 kA Maximální napětí Uc: 1200 V DC Úroveň ochrany Up: < 4,5 kV Max. průřez připojovacích vodičů: 35 mm² Stupeň ochrany: IP20 Pracovní teplota: -30 °C ÷ +50 °C Normy: PN-EN 61643-32; PN-EN 61643-11:2013-06; PN-EN61643-31:2019-07 DC fotovoltaické přepěťové ochrany Vzhledem k kategorii DC je třeba vysvětlit, co je uvedeno jako zkratka. Z angličtiny znamená stejnosměrný proud. To je velmi důležité, pokud takovým proudem napájíme různé systémy, je tato okamžitá hodnota konstantní. Proto používáme omezovače přepětí DC k ochraně naší instalace před účinky přepětí. Jednotlivé typy mají jiné vlastnosti. Omezovače fotovoltaického přepětí DC Vybrané parametry popisující omezovače přepětí DC: Iimp – nárazový proud – simuluje přímé působení celkového nebo částečného proudu blesku. impuls tvaru 10/350 µ pro Iimp splňuje požadavky stanovené normou a zároveň byl přijat jako standardizovaný tvar proudu prvního úderu kladného zemního výboje atmosférického, který přenáší největší energii. Imax – znamená maximální proud, který vydrží omezovač přepětí. Dvoustupňové omezovače přepětí typu B(I) a C(II) ne vždy zajišťují odpovídající úroveň ochrany před velkými a nebezpečnými přepětími vyskytujícími se v elektrické síti. Právě z tohoto důvodu stojí za to se zajímat o přepěťové ochrany typu D. Vybíjecí proud má přiřazený tvar 8/20 µs. Špičková hodnota je obecně označována jako In nebo Imax. Jednotka In určuje jmenovitý vybíjecí proud, tedy ten, který omezovač mnohokrát vydrží. Hodnota Imax určuje největší vybíjecí proud, jaký může SPD (Surge Protective Device), tedy zařízení pro omezení přepětí, alespoň jednou odvést bez poškození. Up – symbol označuje hodnotu napětí proudu, ke kterému dojde v případě vzniku přepětí. Un – je důležitý symbol označující jmenovité napětí, se kterým pracuje přepěťová ochrana. Uc – to je jinými slovy maximální napětí, které bude omezovačem přepětí považováno za normální. Po překročení hodnoty Uc bude fungovat přepěťová ochrana. L – znamená fázové vodiče, číslo L1 je vodič1, číslo L2 je vodič druhý, atd PE – symbol označující ochranné vodiče. PE1 – je svorkovnice určená pro připojení ochranného kabelu. N – symbol označující neutrální vodiče. N1 – svorkovnice určená pro neutrální vodiče. SPD – symbol označující přepěťovou ochranu. Přepěťové ochrany – třída T2 (C) Fotovoltaická instalace vyžaduje od majitele a instalatérů zvláštní pozornost. Kromě běžného servisu panelů a periferních zařízení je třeba mít na paměti, že její montáž vyžaduje instalaci dodatečné ochrany proti přepětí. DC přepěťové ochrany třídy T2 (C) jsou určeny právě pro ochranu PV instalací a jsou mimořádně technicky vyspělým ochranným zařízením. Je vyroben s využitím speciálního varistoru s vysokým průtokem a plynového jiskřiště GDT. Plynový jiskřiště v PE modulu účinně eliminuje problém stárnutí varistoru pod vlivem tzv. svodových a pracovních proudů. DC ochrana přepětí třídy T2 (C) díky patentovanému systému zapínání, základně ve tvaru písmene a mimořádně pokročilé vnitřní struktuře zůstává nejlepším řešením pro ochranu fotovoltaiky. Fotovoltaický přepěťový chránič DC třídy T2 (C) 3P 1200 V DC Určeno pro ochranu fotovoltaických instalací. Vybaveno vizuálním indikátorem provozu (zelená – ochrana, červená – bez ochrany). Jedná se o novou verzi našeho varistorového omezovače DC třídy T2 s napětím Ucpv zvýšeným na 1200 V. Díky kompaktnímu a modulárnímu designu zabírá omezovač pouze 3 moduly.
