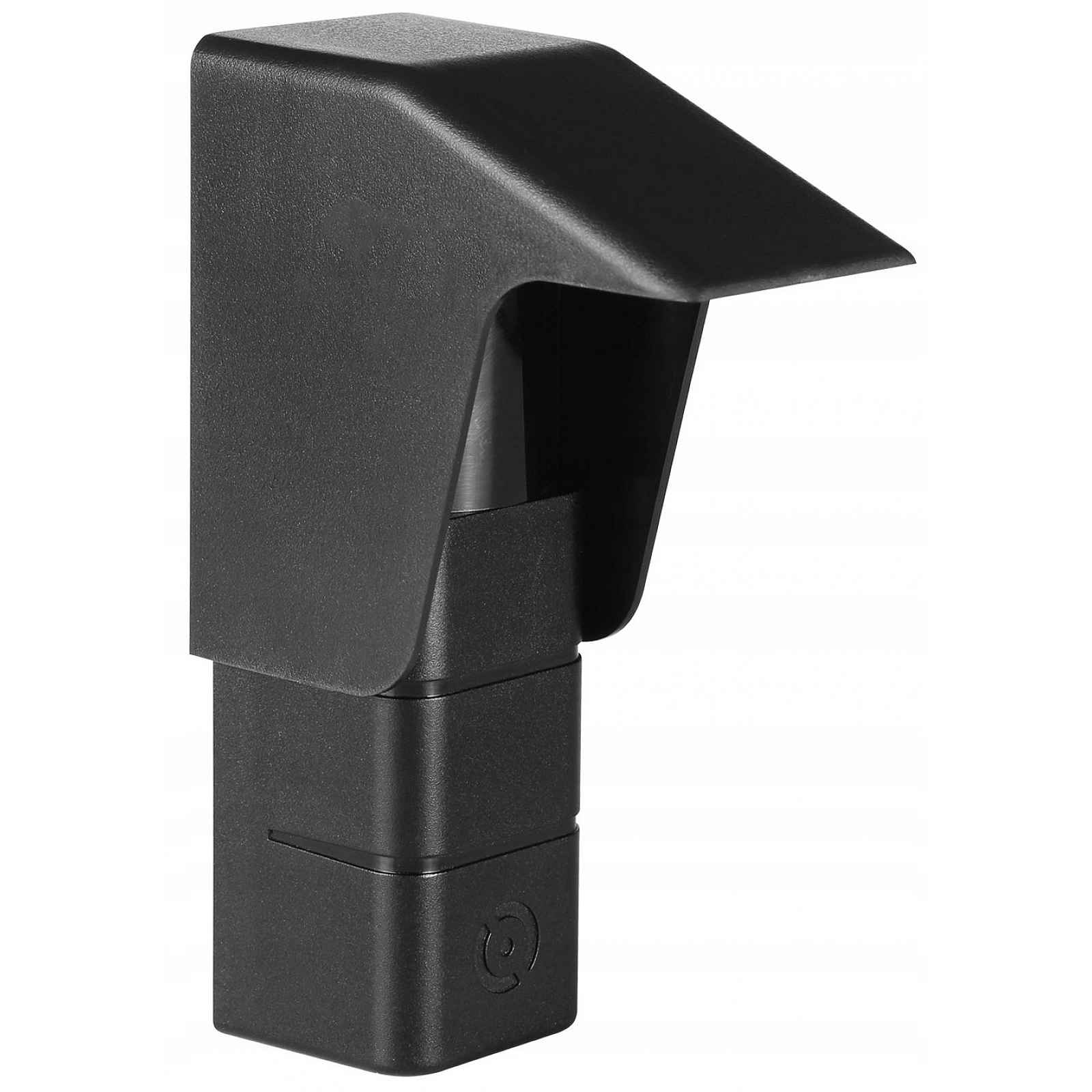

Fotobuňka dálkoměrná PDL+ (laserová) univerzální nastavitelná 190⁰Fotobuňka PDL+ značky Proxima se používá jako ochrana každého průjezdu: brány, závory, garáže. Fotobuňka PDL využívá dálkoměrný laser k měření vzdálenosti od překážky. Samotný pohon, dokonce i ten nejlépe přizpůsobený, nezajišťuje bezpečnost osob, zvířat a vozidel nacházejících se v oblasti pohybu brány. Fotobuňka spolupracuje s každým pohonem brány, který má analogový vstup pro bezpečnostní zařízení (nikoliv digitální BUS). Na rozdíl od klasických fotobuněk, které jsou vždy v páru, je tato jedna a nevyžaduje žádný přijímač ani reflektor. Není třeba přivádět kabely na druhou stranu průjezdu bránou nebo závorou. Má otočnou desku (nastavitelnou v rozsahu 190°), což usnadňuje její montáž jak ve světle brány, tak i na čelní rovině, např. sloupku brány nebo krytu závory.Technické údaje:napájení 12-24 V AC/DCmaximální odběr proudu [popis d4y] 75 mA při 12 V, 35 mA při 24 Vvýstupní signál NC a NO 0,5A/30V DCvlnová délka 950 nm/10 mWprovozní teplota od -10⁰ do +60⁰ Cúhel vysílání a příjmu 2°regulace úhlu pohledu 0-190⁰dosah režimu A až 8 metrů, režim B až 6 metrůtřída krytí IP54rozměry: 123 x 36 x 33 mmFotobuňka PDL+ má dva režimy provozu.Režim A (když je na druhé straně chráněné zóny stálá překážka, např. zeď, sloupek).Dosah až 8 metrů.V tomto režimu fotobuňka analyzuje dvě události: detekuje překážky ve vzdálenosti menší, než je pevná překážka (sloupek), a také [popis d4y] detekuje zaclonění samotného sloupku. Když detekuje nějaký objekt umístěný mezi ní a pevnou překážkou, dojde k reakci relé. Vyžaduje „naučení“ vzdálenosti k pevné překážce (referenční bod). Tento režim zajišťuje nejlepší detekci překážky, neboť zohledňuje změny odrazu od známé pevné překážky.Režim B (kdy naproti fotobuňky není žádná pevná překážka).Dosah až 6 metrů.V tomto režimu uživatel nastaví vzdálenost, ve které má fotobuňka detekovat objekt, a detekční vzdálenost lze nastavit s přesností na 50 cm. Fotobuňka detekuje pohyb objektu ve vzdálenosti menší, než je nastavená. Možnost nastavení 3 úrovní citlivosti. Režim B nezaznamená překážky, které špatně odrážejí světlo (např. černý manšestr nebo porézní materiál) nebo je odrážejí dokonale, ale jiným směrem (např. zrcadlo pod úhlem). V takových případech se světlo nevrátí do fotobuňky.Příklady a neobvyklé použití.Fotobuňku PDL lze použít nejen jako ochranu průjezdu bránou nebo závorou, ale lze ji využít například v parkovacím systému, jako počítací prvek pro vjíždějící a vyjíždějící vozidla, komunikující na LED tabulích, obsazenost parkovacích míst. Jedna fotobuňka spočítá vozidla jedoucí jedním směrem a druhá opačným směrem.Lze ji také použít jako spojovací prvek pro elektrozámek brány. Po detekci blížící se osoby fotobuňka otevře bránu.Fotobuňku PDL lze použít všude tam, kde je potřeba detekce objektů v pohybu a množství použití závisí pouze na fantazii uživatele. V kombinaci např. S signalizační lampou může signalizovat dojíždění návěsem vykládací rampy, v garáži signalizovat dojíždění autem ke zdi, otevřít automatické dveře.Funkčnost:malé rozměryotočná (190°) konstrukce fotobuňky umožňuje její montáž za světla i mimo nějvyžaduje instalaci pouze jednoho prvku bez nutnosti montáže přijímače, reflektoru, vedení kabelů na druhou stranu průjezdu, což usnadňuje montáž a zkracuje její časzařízení komunikuje provozní stav a výsledky měření pomocí optických (LED RGB) a akustických (buzer) signálů, což usnadňuje diagnostiku a regulaciPOZOR! Přímé a blízké pozorování laserového paprsku fotobuňky může způsobit poškození zraku!Fotobuňka nemusí detekovat objekty s vysokým odrazem (>90 %), např. zrcadlo, leštěná ocel apod., a také nemusí detekovat objekty s malým odrazem (< 10 %), např. černý, porézní materiál typu velvet, manšestr apod. . Hustá mlha, sníh, silné srážky, znečištění krytu mohou také způsobit poruchu fotobuňky.V sadě získáte:Fotobuňka PDL+Ochranný krytReflexní nálepkaNávod k obsluze a programování fotobuňkyPotřebujete něco jiného?Pokud hledáte jiné modely fotobuněk nebo dálkové ovladače či ovladače, podívejte se na další mé nabídky.
