Fischer UltraCut Fbs II 10x100 Us šroub na betonu Eta, 50 ks

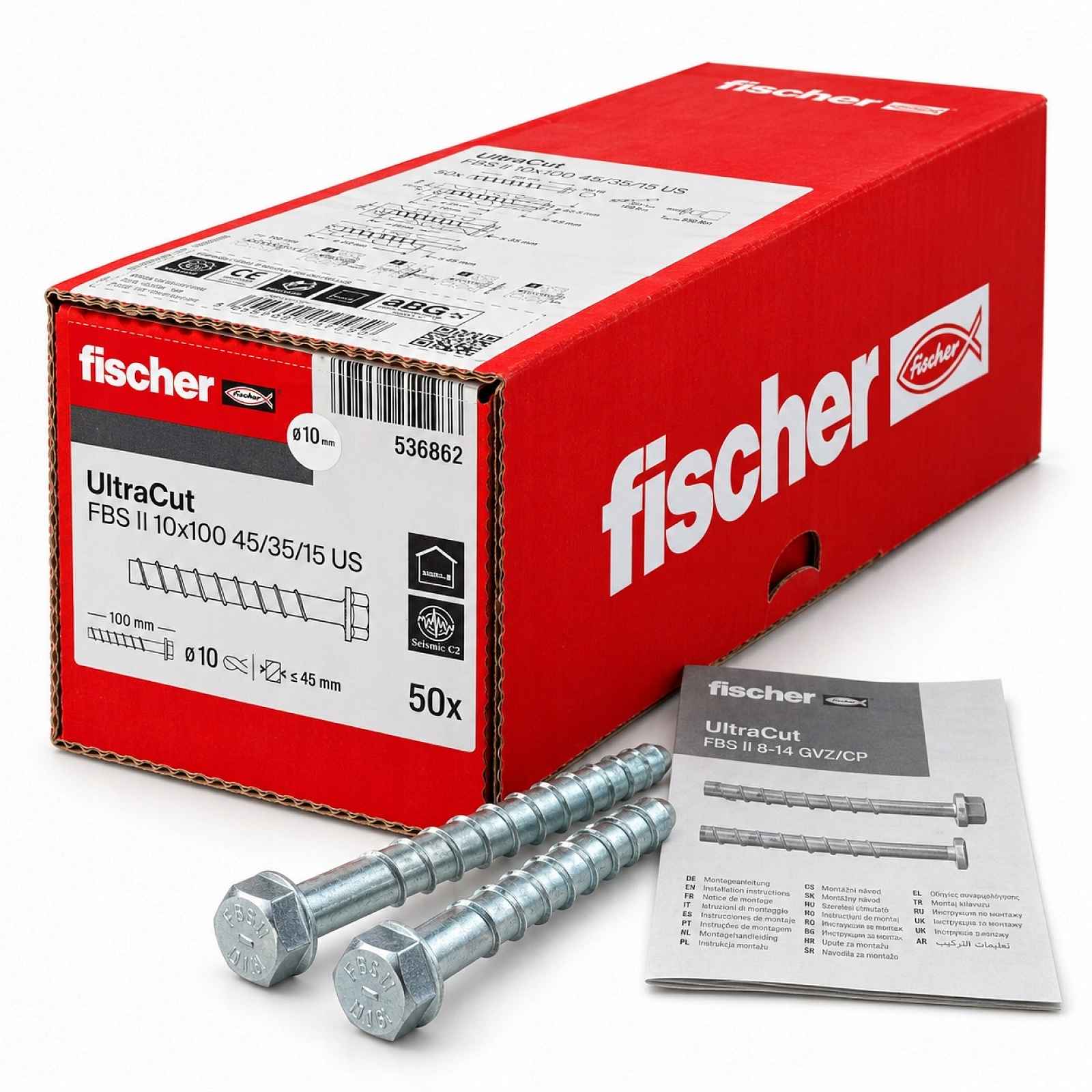

Fischer UltraCut FBS II 10x100 US šroub do betonu ETA, 50 ks Fischer UltraCut FBS II 10 x 100 US – šroub do betonu s podložkou Fischer UltraCut FBS II 10 x 100 45/35/15 US je ocelový, galvanicky pozinkovaný šroub pro přímé upevnění do betonu. Verze US má šestihrannou hlavu SW15 a integrovanou podložku, což ji činí vhodnou pro upevnění profilů, desek, konzol a dalších prvků vyžadujících velkou dosedací plochu. Varianta 536862 umožňuje práci se třemi jmenovitými kotevními hloubkami. Při kotvení 55 mm je maximální tloušťka upevňovaného prvku 45 mm, při 65 mm – 35 mm a při 85 mm – 15 mm. Označení 45/35/15 v názvu produktu odkazuje právě na tyto povolené tloušťky upevňovaného prvku. Použití UltraCut FBS II Šroub je určen především pro kotvení do betonu. Výrobce uvádí mimo jiné zábradlí, konzoly a patní desky, kovové profily, regálové systémy, ochranné bariéry, upevnění prahů a nosníků, bednicí podpěry a dočasné upevnění stavebního vybavení. ETA-15/0352 zahrnuje použití v trhlinovém i netrhlinovém betonu C20/25–C50/60. Výrobce také uvádí vhodnost pro betonu C12/15 a pro specifické aplikace má systém další technická schválení. Volbu nosnosti je vždy nutné provádět podle příslušného ETA a aktuálních tabulek zatížení. Tři montážní konfigurace v jednom šroubu UltraCut FBS II 10 x 100 lze instalovat s jmenovitou kotevní hloubkou 55, 65 nebo 85 mm. To umožňuje použít jednu variantu šroubu pro upevňované prvky různé tloušťky bez nutnosti měnit délku samotného spojovacího prvku. Pro tuto verzi je maximální tloušťka upevňovaného prvku 45, 35 nebo 15 mm. Šroub má délku 100 mm a minimální hloubka otvoru při průchozí montáži je 110 mm. Montáž šroubu FBS II 10 x 100 US Pro vyvrtání otvoru je nutné použít vrták o průměru 10 mm. Šroub je určen pro průchozí montáž a spolupracuje s klíčem nebo nástavcem SW15. Na etiketě konkrétní varianty je uveden maximální montážní moment 100 Nm a maximální moment pro rázový utahovák 650 Nm. Výrobce doporučuje vhodný rázový utahovák s nástavcem přizpůsobeným pro rázovou práci. Správné usazení nastává, když hlava šroubu přiléhá k upevňovanému prvku a další utahování není možné. Podrobný postup vrtání a čištění otvoru závisí na směru vrtání a je nutné jej provádět podle montážního návodu výrobce. Technické údaje Parametr Hodnota Výrobce fischer Série UltraCut FBS II Varianta 10 x 100 45/35/15 US Číslo výrobku 536862 Typ šroub do betonu se šestihrannou hlavou a integrovanou podložkou Materiál galvanicky pozinkovaná ocel Délka 100 mm Jmenovitý průměr otvoru d0 10 mm Jmenovitý rozměr šroubu dle údajů výrobce 12 x 100 mm Vnější průměr da 12,5 mm Průměr hlavy 20,5 mm Výška hlavy 9,9 mm Pohon SW15 Jmenovitá kotevní hloubka / max. tloušťka prvku – varianta 1 55 / 45 mm Jmenovitá kotevní hloubka / max. tloušťka prvku – varianta 2 65 / 35 mm Jmenovitá kotevní hloubka / max. tloušťka prvku – varianta 3 85 / 15 mm Maximální tloušťka upevňovaného prvku 45 mm Minimální hloubka otvoru při průchozí montáži 110 mm Maximální montážní moment dle etikety 100 Nm Maximální moment rázového utahováku dle etikety 650 Nm Seismická třída C1 / C2 Požární odolnost R120 Balení 50 kusů GTIN / EAN 4048962251456 Evropské technické posouzení – beton ETA-15/0352 Prohlášení o vlastnostech – beton DoP No. 0227 Skladování Výrobce pro tuto variantu neuvádí specifický rozsah skladovacích teplot. Produkt je třeba chránit před podmínkami, které by mohly způsobit mechanické poškození nebo korozi povlaku před montáží. Volba a bezpečnost kotvení Dovolená zatížení závisí mimo jiné na třídě a stavu betonu, kotevní hloubce, rozteči šroubů, vzdálenosti od hrany a směru zatížení. U odpovědných kotev je nutné použít parametry vyplývající z ETA-15/0352 a aktuální technické dokumentace fischer. FAQ Co znamená 45/35/15 v názvu FBS II 10 x 100? Jedná se o maximální tloušťky upevňovaného prvku pro tři povolené jmenovité kotevní hloubky: 55/45 mm, 65/35 mm a 85/15 mm. Jaký vrták je potřeba pro UltraCut FBS II 10 x 100? Pro tuto variantu výrobce předpokládá otvor o jmenovitém průměru 10 mm. Jak hluboký má být otvor? Minimální hloubka otvoru při průchozí montáži je 110 mm. Co znamená verze US? Varianta US má šestihrannou hlavu s integrovanou podložkou. Jaký nástavec vyžaduje tento šroub? Varianta 536862 má šestihranný pohon SW15. Je šroub vhodný pro betonu? Ano. ETA-15/0352 zahrnuje kotvení v trhlinovém i netrhlinovém betonu v rozsahu stanoveném v technickém posouzení. Kolik šroubů je v balení 00536862? Balení obsahuje 50 šroubů fischer UltraCut FBS II 10 x 100 45/35/15 US.
