Fischer Sxrl 10x290 Fus rámový kolík TX40/SW13, 50 ks

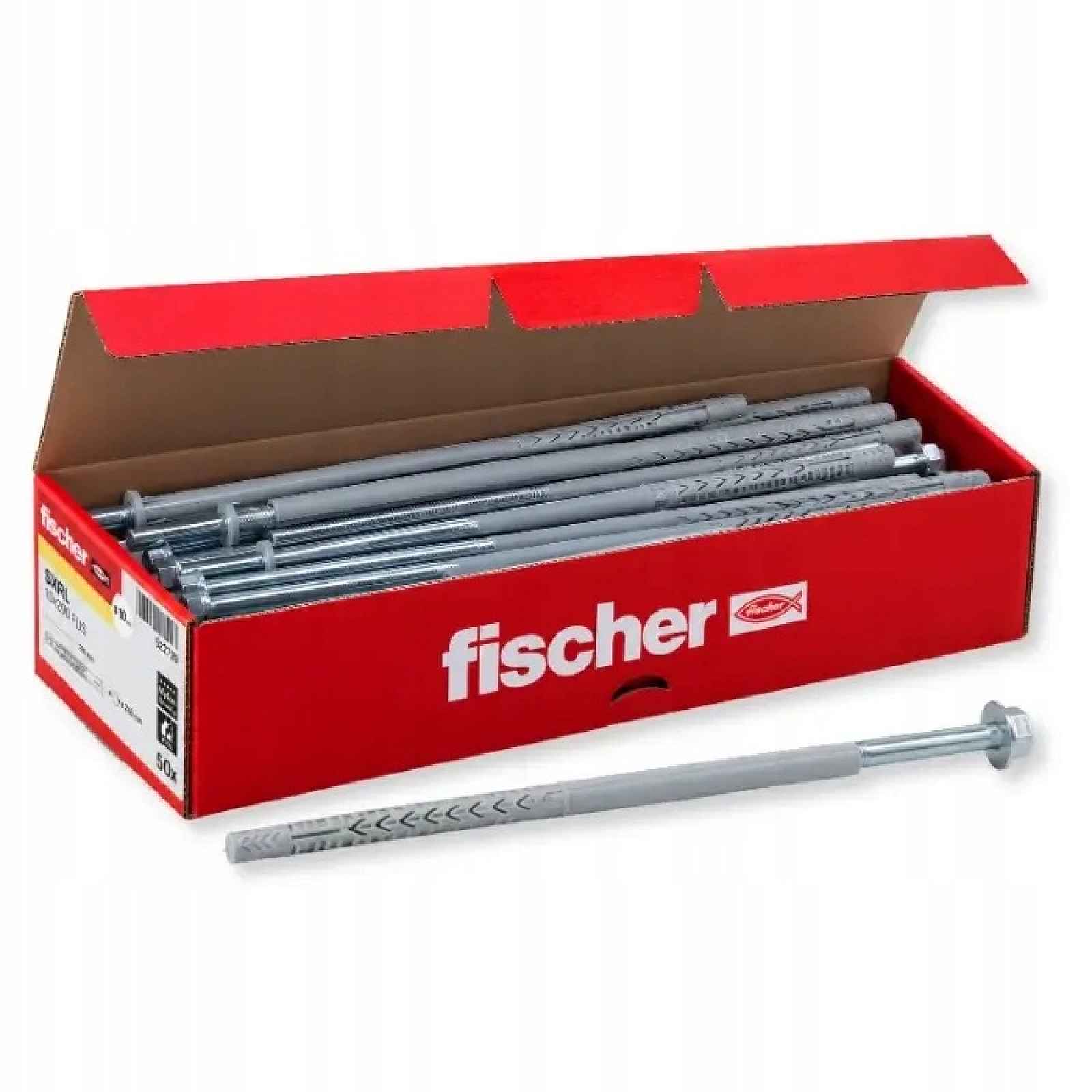

Fischer SXRL 10x290 FUS rámový kolík TX40/SW13, 50 ks Fischer SXRL 10 x 290 FUS – dlouhý rámový kolík pro upevnění prvků o velké tloušťce Fischer SXRL 10 x 290 FUS je kompletní rámový upevňovací systém určený pro průchozí montáž do betonu, zdiva a pórobetonu. Varianta o délce 290 mm se vyznačuje velkou užitnou délkou a umožňuje upevnění prvků o tloušťce až 240 mm v závislosti na zvolené hloubce ukotvení. Balení obsahuje 50 kompletních upevňovacích prvků: 50 hmoždinek SXRL 10 x 290 mm a 50 šroubů Ø7,0 x 299 mm. Šroub má šestihrannou hlavu SW13, přídavnou zásuvku TX40 a integrovanou podložku a je vyroben z galvanicky pozinkované oceli. Tři hloubky ukotvení pro variantu 290 mm SXRL 10 x 290 FUS lze používat s nominální hloubkou ukotvení 50, 70 nebo 90 mm. To umožňuje zvolit způsob usazení k podkladu a tloušťku upevněného prvku. Při ukotvení 50 mm je maximální použitelná délka 240 mm. Při ukotvení 70 mm činí 220 mm a při 90 mm – 200 mm. Díky tomu je varianta 290 mm obzvláště užitečná tam, kde je mezi povrchem podkladu a kotvící zónou silný upevňovací prvek. Jak funguje kolík SXRL? Kolík má dvě rozpěrné zóny. V materiálech s dutinami pomáhají rovnoměrně přenášet zatížení na podklad bez nadměrného zatěžování tenkých stěn. V pórobetonu a plných stavebních materiálech spolupracují obě zóny jako jeden dlouhý rozpěrný prvek. Podélná žebra kolíku omezují jeho otáčení v otvoru při utahování šroubu. Kde lze SXRL 10 x 290 FUS použít? Systém je určen mimo jiné pro upevnění fasádních, stropních a střešních konstrukcí, kovových podpěr, obkladů stěn, oken, vrat, dveří, trámů, skříní, závěsných skříní, kanálů a kabelových tras. Evropské technické posouzení zahrnuje mimo jiné beton od C12/15, plné a perforované cihly, silikátové bloky, tvárnice z betonu, izolační bloky a pórobeton. Podrobný rozsah a přípustné zatížení je nutné vždy zkontrolovat v ETA-07/0121. Šroub FUS – SW13 a TX40 Varianta FUS je vybavena šroubem se šestihrannou hlavou a integrovanou podložkou. Lze jej pohánět pomocí klíče SW13 nebo přes zásuvku TX40. Taková verze je obzvláště vhodná pro upevnění kovových prvků. Průchozí montáž SXRL je určen pro průchozí montáž. Pro variantu 10 x 290 výrobce předpokládá otvor o průměru 10 mm. Minimální hloubka otvoru je 300 mm. Technické údaje Parametr Hodnota Výrobce fischer Série SXRL Varianta SXRL 10 x 290 FUS Číslo výrobku výrobce 522729 Průměr hmoždinky/vrtáku 10 mm Délka hmoždinky 290 mm Šroub Ø7,0 x 299 mm Materiál šroubu ocel galvanicky pozinkovaná Pohon TX40 / SW13 Hloubka ukotvení / max. použitelná délka – konfigurace 1 50 / 240 mm Hloubka ukotvení / max. použitelná délka – konfigurace 2 70 / 220 mm Hloubka ukotvení / max. použitelná délka – konfigurace 3 90 / 200 mm Minimální hloubka otvoru při průchozí montáži 300 mm Typ montáže průchozí Balení 50 kompletních upevňovacích prvků GTIN / EAN 4048962181043 Evropské technické posouzení ETA-07/0121 Prohlášení o vlastnostech DoP č. 0329 Výběr upevnění Přípustná tloušťka upevněného prvku závisí na zvolené hloubce ukotvení. Pro variantu 290 mm jsou k dispozici konfigurace 50/240 mm, 70/220 mm a 90/200 mm. Nosnost je třeba zvolit podle konkrétního materiálu podkladu, rozestupu upevňovacích prvků, vzdálenosti od okraje a podmínek zatížení podle ETA-07/0121. FAQ Co je obsaženo v balení 00522729? Balení obsahuje 50 hmoždinek SXRL 10 x 290 mm a 50 odpovídajících šroubů Ø7,0 x 299 mm, což je 50 kompletních upevňovacích prvků. Jak silný prvek lze upevnit kolíkem SXRL 10 x 290? Maximální použitelná délka je 240 mm při ukotvení 50 mm, 220 mm při ukotvení 70 mm a 200 mm při ukotvení 90 mm. Jaký vrták je potřeba? Pro variantu SXRL 10 x 290 FUS se používá vrták o průměru 10 mm. Jak hluboký by měl být otvor? Minimální hloubka otvoru při průchozí montáži je 300 mm. Jakým nástrojem se šroub utahuje? Šroub lze pohánět pomocí zásuvky TX40 nebo šestihranné hlavy SW13. Je SXRL 10 x 290 vhodný pro pórobeton? Ano. Gazobeton se nachází v oblasti stavebních materiálů, na které se vztahuje dokumentace systému SXRL, při zachování parametrů stanovených v ETA.
