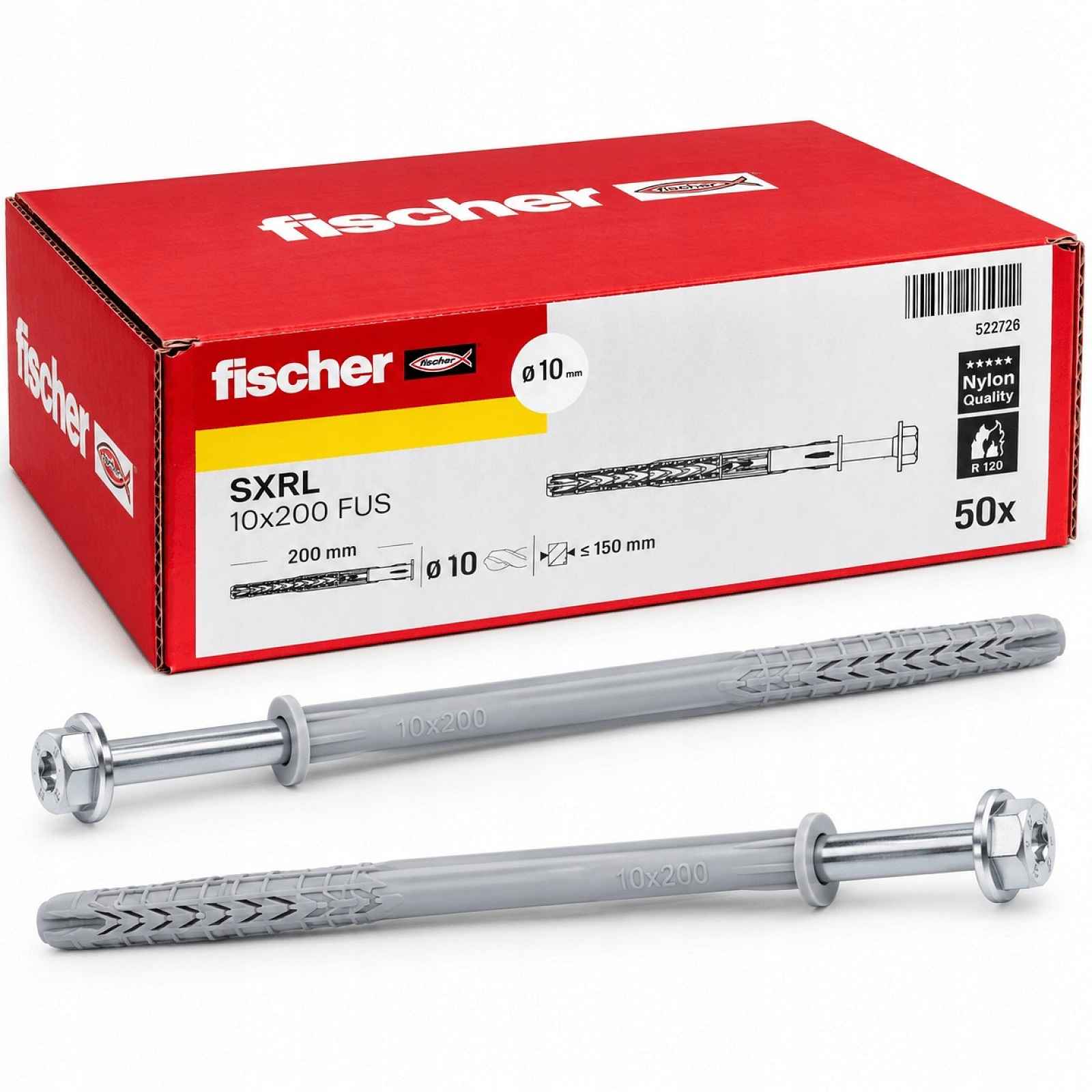

Fischer Sxrl 10x200 Fus hmoždinka rámová Eta, beton a zdivo, 50 ks

Rámové hmoždinky Fischer SXRL 10x200 FUS ETA, beton a zdivo, 50 ks Fischer SXRL 10 x 200 FUS – rámová hmoždinka se šestihranným šroubem Fischer SXRL 10 x 200 FUS je dlouhá rámová hmoždinka pro průchozí montáž, určená pro vícebodové upevnění nenosných prvků v betonu, zdivu a pórobetonu. Varianta 10 x 200 mm je vybavena pozinkovaným ocelovým šroubem se šestihrannou hlavou, integrovanou podložkou a objímkou ​​TX40. Maloobchodní balení obsahuje 50 kompletních montáží. Použití SXRL 10 x 200 FUS Systém SXRL lze použít mimo jiné k instalaci fasádních, stropních a střešních nosných konstrukcí, oken, bran a dveří, trámů, skříní, nástěnných skříní, obkladů stěn, kovových úchytů a podpěr a kabelových tras. Výrobce doporučuje zejména variantu se šestihrannou hlavou a integrovanou podložkou pro upevnění kovových prvků. Evropské technické posouzení se mimo jiné vztahuje na beton třídy C12/15, keramické tvárnice, pórobeton, lehké betonu tvárnice, plné a duté silikátové tvárnice a plné cihly. Výrobce také uvádí možnost použití v přírodním kameni s kompaktní strukturou a plných sádrokartonových deskách. Jak funguje rámový čep SXRL? Zátka má dvě rozpínací zóny. V dutých materiálech pomáhají rovnoměrně přenášet zatížení na podklad, zatímco v pórobetonu a plných materiálech se spojují do jednoho dlouhého dilatačního prvku. Podélná žebra omezují otáčení čepu během instalace. Výběr hloubky kotvení Pro variantu SXRL 10 x 200 FUS výrobce uvádí hloubky kotvení 50, 70 nebo 90 mm. Mají použitelné délky 150, 130 a 110 mm. Vhodná konfigurace by měla být zvolena podle typu podkladu, tloušťky upevňovaného prvku a požadavků Evropského technického posouzení. Technické údaje Parametr Hodnota Výrobce fischer Model SXRL 10 x 200 FUS Číslo výrobku 522726 Průměr vrtáku d0 10 mm Délka hmoždinky 200 mm Minimální hloubka otvoru pro montáž do průchozího otvoru h2 210 mm Použitelná délka pro ukotvení 50 mm 150 mm Použitelná délka pro ukotvení 70 mm 130 mm Použitelná délka pro ukotvení 90 mm 110 mm velikost klíče TX40 / SW13 Materiál šroubu galvanicky pozinkovaná ocel Způsob montáže do průchozího otvoru krabička 50 kusů GTIN / EAN 4048962181012 Evropské technické posouzení ETA-07/0121 Prohlášení o vlastnostech DoP č. 0329 Skladování Ověřená dokumentace výrobce pro tuto variantu neuvádí žádné specifické skladovací podmínky ani teplotní rozsah. Bezpečnost při výběru a montáži Výběr hloubky kotvení, rozteče upevnění, vzdálenosti od okraje a přípustného zatížení by měl být proveden v souladu s ETA-07/0121 a příslušnou tabulkou zatížení. Parametry únosnosti závisí na podkladu a specifických montážních podmínkách. FAQ Jaký vrták je potřeba pro Fischer SXRL 10 x 200 FUS? Výrobce uvádí otvor o průměru 10 mm. Minimální hloubka otvoru pro průchozí montáž je 210 mm. Obsahuje SXRL 10 x 200 FUS šroub? Ano. Varianta FUS je kompletní držák se šestihranným šroubem, integrovanou podložkou a objímkou ​​TX40. Jaká je použitelná délka hmoždinky? Pro hloubku kotvení 50 mm je použitelná délka 150 mm, pro 70 mm 130 mm a pro 90 mm 110 mm. Na jaké podklady lze SXRL použít? Rozsah ETA zahrnuje mimo jiné beton třídy C12/15, plné cihly, keramické tvárnice, pórobeton a plné a duté silikátové tvárnice. Podrobný rozsah působnosti naleznete v technickém schválení (ETA) pro konkrétní přílohu. Je varianta FUS vhodná pro upevnění kovových prvků? Ano. Výrobce doporučuje pro upevnění kovových prvků šrouby se šestihrannou hlavou a integrovanou podložkou. Kolik držáků je součástí této prodejní varianty? Karta 00522726 označuje tovární krabici obsahující 50 kusů SXRL 10 x 200 FUS.
