Fischer FPX-M12-I kotva pro pórobeton Aac M12 75 mm, 25 ks

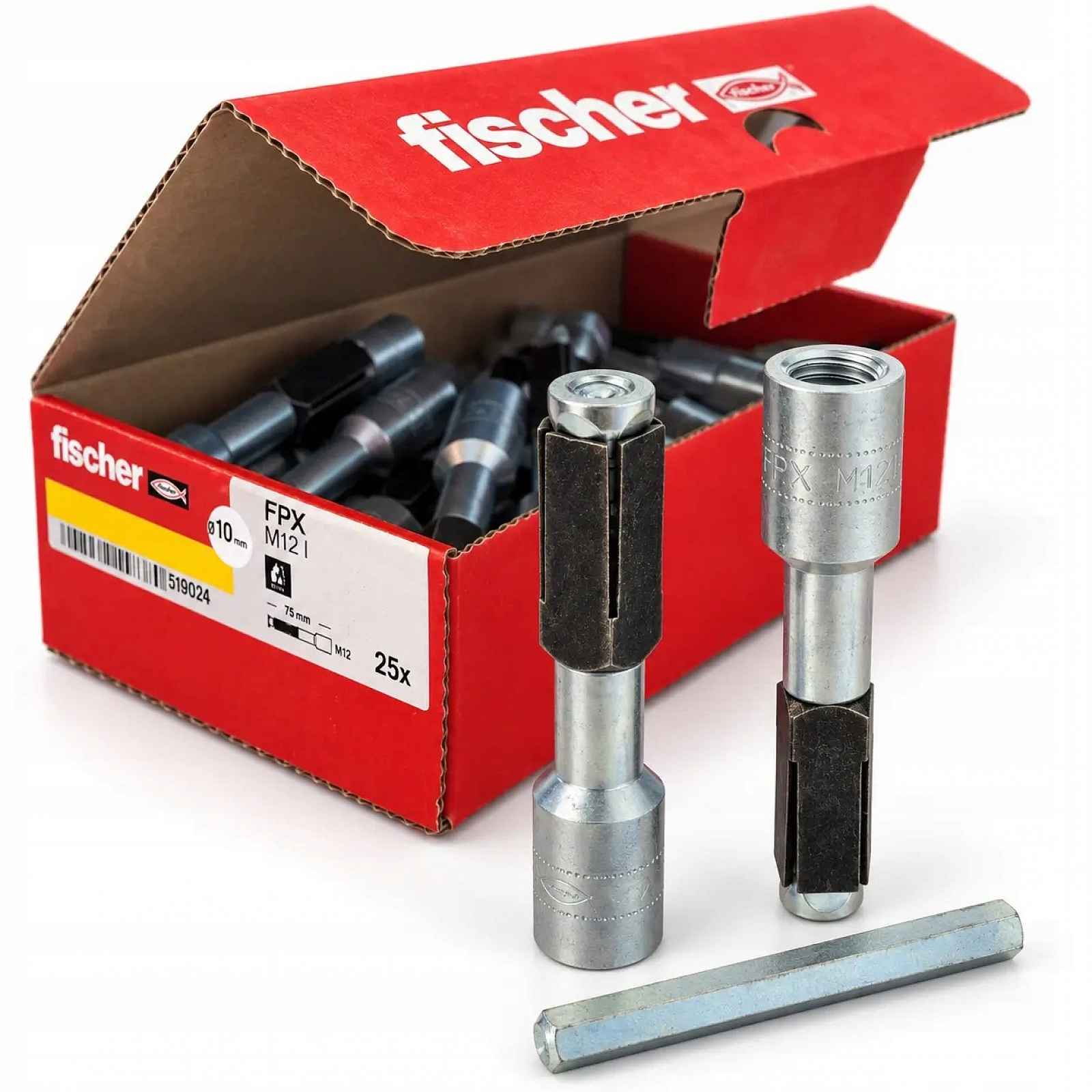

Fischer FPX-M12-I kotva do pórobetonu AAC M12 75 mm, 25 ks Fischer FPX M12-I – kotva do pórobetonu s vnitřním závitem M12 Fischer FPX M12-I je ocelová mechanická kotva určená pro upevnění do autoklávovaného pórobetonu. Varianta M12 poskytuje vnitřní závit pro použití s ​​vhodně dimenzovaným závitovým prvkem M12 a je určena pro aplikace, kde je vyžadována tato velikost připojení. Během instalace se kotva rozpíná ve čtyřech směrech a vytváří v pórobetonu podřez. Čtvercové rozpínací pouzdro omezuje otáčení kotvy v otvoru a mechanismus uvolnění šestihranné špičky umožňuje kontrolovat správné roztažení. FPX M12-I – kdy je potřeba závit M12? Tuto variantu je třeba zvolit, pokud upevňovaný prvek nebo navrhované spojení vyžaduje vnitřní závit M12. Výrobce udává pro FPX M12-I minimální hloubku zašroubování závitového prvku 12 mm a maximální 15 mm. To umožňuje zvolit délku spojovacího prvku tak, aby odpovídala specifické geometrii montáže. Použití kotev v pórobetonu Systém FPX-I je určen pro pórobeton a lze jej použít mimo jiné pro instalaci zavěšených podhledů, kabelových tras, potrubí, větracích kanálů, zábradlí a zábradlí, konzol, skříní a instalací prováděných v odstupu od země. Rozsah Evropského technického posouzení se vztahuje na pórobeton s parametry specifikovanými v ETA-12/0456, včetně stěnových a stropních prvků z autoklávovaného betonu . Při výběru vhodného upevnění vždy zkontrolujte přesný rozsah schválení a tabulku zatížení. Jak se montuje FPX M12-I? Pro FPX M12-I výrobce poskytuje otvor o průměru 10 mm a minimální hloubce 95 mm. Kotva je dlouhá 75 mm a minimální hloubka kotvení je 70 mm. FPX-I je určen pro předběžnou montáž. Jakmile je otvor vyvrtán, kotva se zasune do podkladu a poté se aktivuje otočením šestihranné hlavy. Kužel je vtažen do rozpínacího pouzdra, což způsobí roztažení kotvy ve čtyřech směrech. Výrobce uvádí, že čištění otvoru není při standardním montážním procesu nutné. Technické údaje Parametr Hodnota Výrobce fischer Model FPX M12-I Číslo výrobku 519024 Vnitřní závit M12 Materiál ocel Povrchová úprava galvanicky zinkovaný Průměr pozink d0 10 mm Délka hmoždinky 75 mm Minimální hloubka kotvení hef 70 mm Minimální hloubka otvoru h1 95 mm Minimální hloubka zašroubování prvku M12 12 mm Maximální hloubka zašroubování prvku M12 15 mm Podklad pórobeton / autoklávovaný pórobeton Balení 25 hmoždinek GTIN / EAN 4048962158380 Evropské technické posouzení ETA-12/0456 Prohlášení o vlastnostech DoP č. 0270 Skladování Ověřené údaje výrobce neuvádějí konkrétní teplotní rozsah ani samostatné skladovací podmínky pro FPX M12-I. Výběr montáže Samotná velikost závitu M12 neurčuje přípustné zatížení kotvy. Únosnost závisí mimo jiné na vlastnostech pórobetonu, geometrii podkladu, rozteči kotev, vzdálenosti od okraje a směru zatížení. Parametry by měly být vybrány na základě ETA-12/0456 a aktuálních tabulek zatížení výrobce. FAQ Jak se FPX M12-I liší od FPX M8-I? Nejdůležitějším rozdílem této varianty je vnitřní závit M12. Pro M12 výrobce stanoví hloubku zašroubování závitového prvku 12 až 15 mm. Pro jaký substrát je FPX M12-I určen? Kotva je určena pro upevnění do pórobetonu, tj. autoklávovaného pórobetonu. Jaký vrták je potřeba pro FPX M12-I? Výrobce uvádí otvor o průměru 10 mm. Jak hluboká by měla být otvor ? Minimální hloubka otvoru je 95 mm a minimální hloubka ukotvení je 70 mm. Jak hluboko zašroubovat prvek M12? Výrobcem povolený rozsah zašroubování je 12 až 15 mm. Znamená větší závit M12 automaticky vyšší nosnost? Nevybírejte kotvu pouze na základě průměru závitu. Přípustné zatížení musí být stanoveno pro konkrétní podklad a geometrii montáže v souladu s ETA a tabulkami výrobce. Kolik kotev je v balení 00519024? Balení obsahuje 25 kotev Fischer FPX M12-I.
