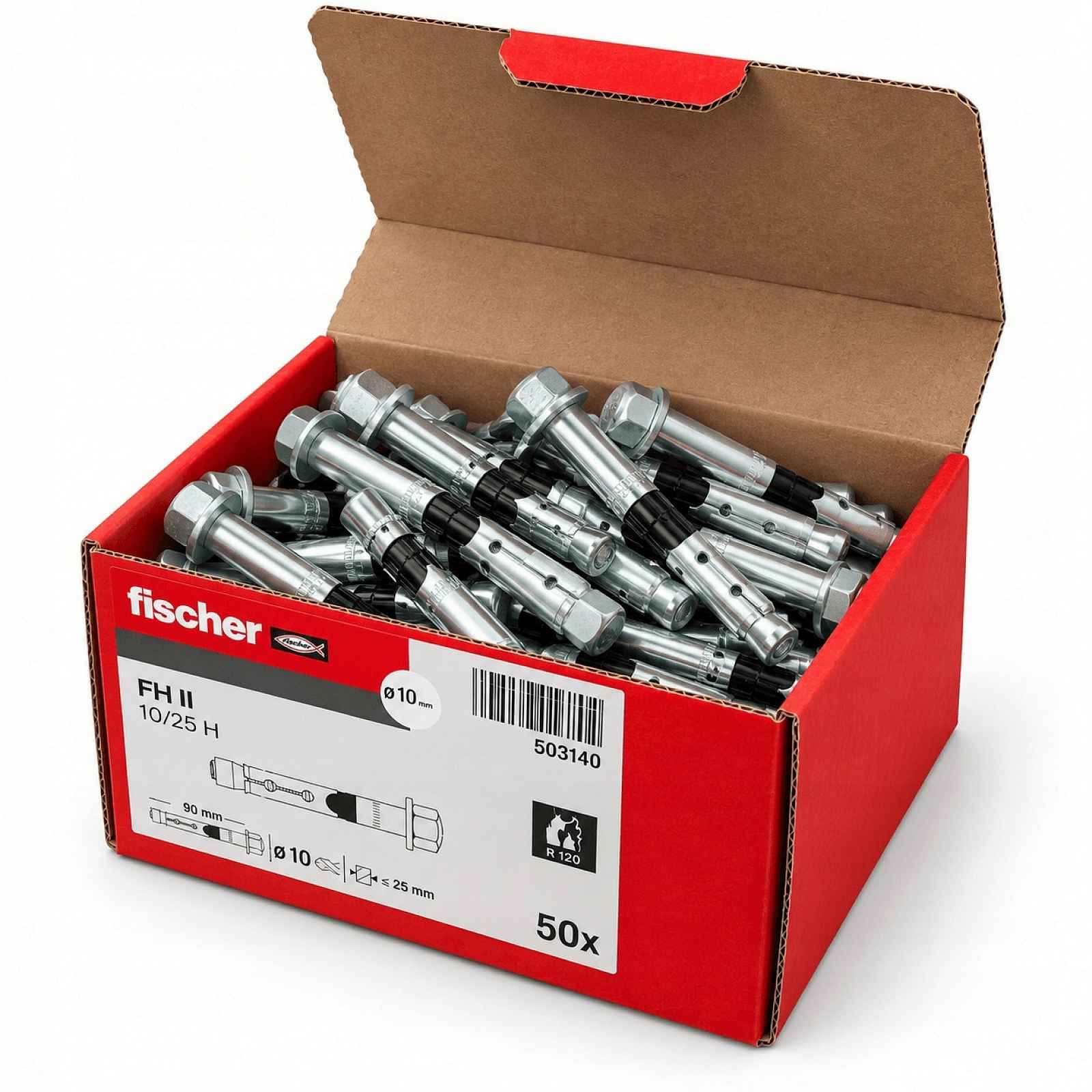

Fischer Fh II 10/25 H kotva pro vysoké zatížení, beton, 50 ks

Fischer FH II 10/25 H kotva pro vysoké zatížení, beton, 50 ks Fischer FH II 10/25 H – vysoce odolná objímková kotva s uzavřenou maticí 50 kusů Fischer FH II 10/25 H je vysoce odolná ocelová pouzdrová kotva určená pro stabilní ukotvení v betonu. Verze H je vybavena převlečnou maticí, díky které má spojení po instalaci estetické a chráněné zakončení. Varianta 503140 je určena pro montáž skrz otvor. Používá vrták o průměru 10 mm, minimální hloubka montážního otvoru je 80 mm a maximální tloušťka připevňovaného prvku je 25 mm. Balení obsahuje 50 kusů . K čemu se používá Fischer FH II 10/25 H? Kotva FH II-H je určena pro upevnění konstrukčních prvků a zařízení v betonu s trhlinami i bez trhlin. Fischer doporučuje řadu FH II-H mimo jiné pro upevnění zábradlí, konzol, ocelových konstrukcí, žebříků, kabelových tras, strojů, bran, fasád a mříží. Kotva je kryta Evropským technickým posouzením pro použití v betonu tříd C20/25 až C50/60, a to jak s trhlinami, tak bez trhlin. Výrobce také uvádí možnost použití v betonu C12/15 a přírodním kameni s kompaktní strukturou, ale výběr upevnění je třeba pokaždé ověřit pro konkrétní podklad a zatížení. Jak funguje objímková kotva FH II? Fischer FH II je rozpěrná kotva určená pro průvlečnou montáž. Po umístění kotvy do otvoru a jejím utažení na příslušný moment se kužel vtáhne do rozpínacího pouzdra. Pouzdro tlačí na stěny otvoru a vytváří tak v betonu mechanickou kotvu. Černý plastový kroužek zabraňuje otáčení kotvy během utahování a slouží jako zóna pro absorpci posunutí. Díky tomu je připevněný prvek efektivně přitažen k zemi. Nejdůležitější výhody Fischer FH II 10/25 H objímková kotva pro vysoká zatížení, určené pro betonu s trhlinami i bez trhlin, montáž skrz nahoře pro snadnou instalaci skrz připojený prvek, maximální tloušťka připevňovaného prvku až 25 mm, průměr otvoru 10 mm, závit M6, převlečná matice zajišťující estetický vzhled montáže, konstrukce šroubového a objímkového spoje zajišťuje vysokou únosnost při smykovém zatížení, optimalizovaná geometrie pro snadnou montáž, Evropské technické posouzení pro systém FH II. Použití balustrády, schodiště, závorky, ocelové konstrukce, žebříky, kabelové trasy, stroje, brány, fasády, rošty a další prvky vyžadující trvalé upevnění v betonu. Instalace Fischer FH II 10/25 H V podkladu by měl být vytvořen otvor vrtákem o průměru 10 mm. U varianty FH II 10/25 H je minimální hloubka otvoru pro průchozí montáž 80 mm. Kotva se umístí skrz upevňovaný prvek do připraveného otvoru a poté se utáhne dle požadavků výrobce. Varianta 10/25 H je určena pro upevnění prvků o maximální tloušťce 25 mm. K ovládání matice se používá 13mm klíč. Technické údaje Fischer FH II 10/25 H Parametr Hodnota Výrobce fischer Řada FH II-H Varianta FH II 10/25 H Číslo výrobku 503140 Typ upevnění Ocelová pouzdrová kotva pro vysoká zatížení Typ zakončení převlečná matice Způsob montáže průvlečná montáž Průměr vrtáku d0 10 mm Minimální hloubka otvoru pro průvlečnou montáž h2 80 mm Maximální tloušťka upevňovaného prvku tfix 25 mm Závit M6 Velikost klíče 13 mm Podklad, na který se vztahuje technické posouzení beton C20/25–C50/60 s trhlinami a bez trhlin Jiné podklady uvedené výrobcem beton C12/15, přírodní kámen s kompaktní strukturou Evropské technické posouzení ETA-07/0025 Prohlášení o vlastnostech DoP č. 0197 Balení skládací krabička Množství v balení 50 kusů Skladování Výrobce neuvádí pro tento mechanický spojovací prvek specifické skladovací podmínky ani teplotní rozsahy. Výběr správné varianty FH II Označení 10/25 identifikuje specifickou variantu systému FH II-H: průměr vrtáku je 10 mm a maximální tloušťka upevňovaného prvku je 25 mm. Písmeno H označuje provedení s převlečnou maticí. Řada FH II zahrnuje i jiná zakončení a velikosti, proto byste si před nákupem měli vybrat variantu na základě tloušťky montovaného prvku, typu podkladu a očekávaného zatížení. Poznámka: Aktuální tabulka variant fischer pro číslo výrobku 503140 neuvádí schválení pro seismické zóny C1/C2. Tato konkrétní verze FH II 10/25 H by proto neměla být označována jako varianta s potvrzenou seismickou certifikací C1/C2. Často kladené otázky – Fischer FH II 10/25 H Je Fischer FH II 10/25 H vhodný pro betonu s trhlinami? Ano. Systém FH II-H je určen pro upevnění do betonu s trhlinami i bez trhlin. Evropské technické posouzení se vztahuje na třídy betonu C20/25–C50/60. Jaký průměr by měl být vytvořen otvor? Pro variantu FH II 10/25 H je potřeba vrták o průměru 10 mm. Jaká je minimální hloubka otvoru? Pro instalaci průchozím otvorem výrobce
