Fischer DuoXpand 10x200 Fus rámový kolík s vrutem, 50 ks
Fischer DuoXpand 10 x 200 FUS je kompletní rámové upevnění určené pro průchozí montáž do betonu, zdiva a dalších podkladů, na které se vztahuje dokumentace systému. Varianta o délce 200 mm je určena pro upevnění prvků s větší tloušťkou a při nejmenší předpokládané hloubce ukotvení nabízí užitnou délku až 150 mm. Celý popis ↓
Parametry
| Značka: | FISCHER |
Popis Fischer DuoXpand 10x200 Fus rámový kolík s vrutem, 50 ks
Fischer DuoXpand 10x200 FUS rámový kolík s šroubem, 50 ks
Fischer DuoXpand 10 x 200 FUS – dlouhý rámový kolík s šestihranným šroubem

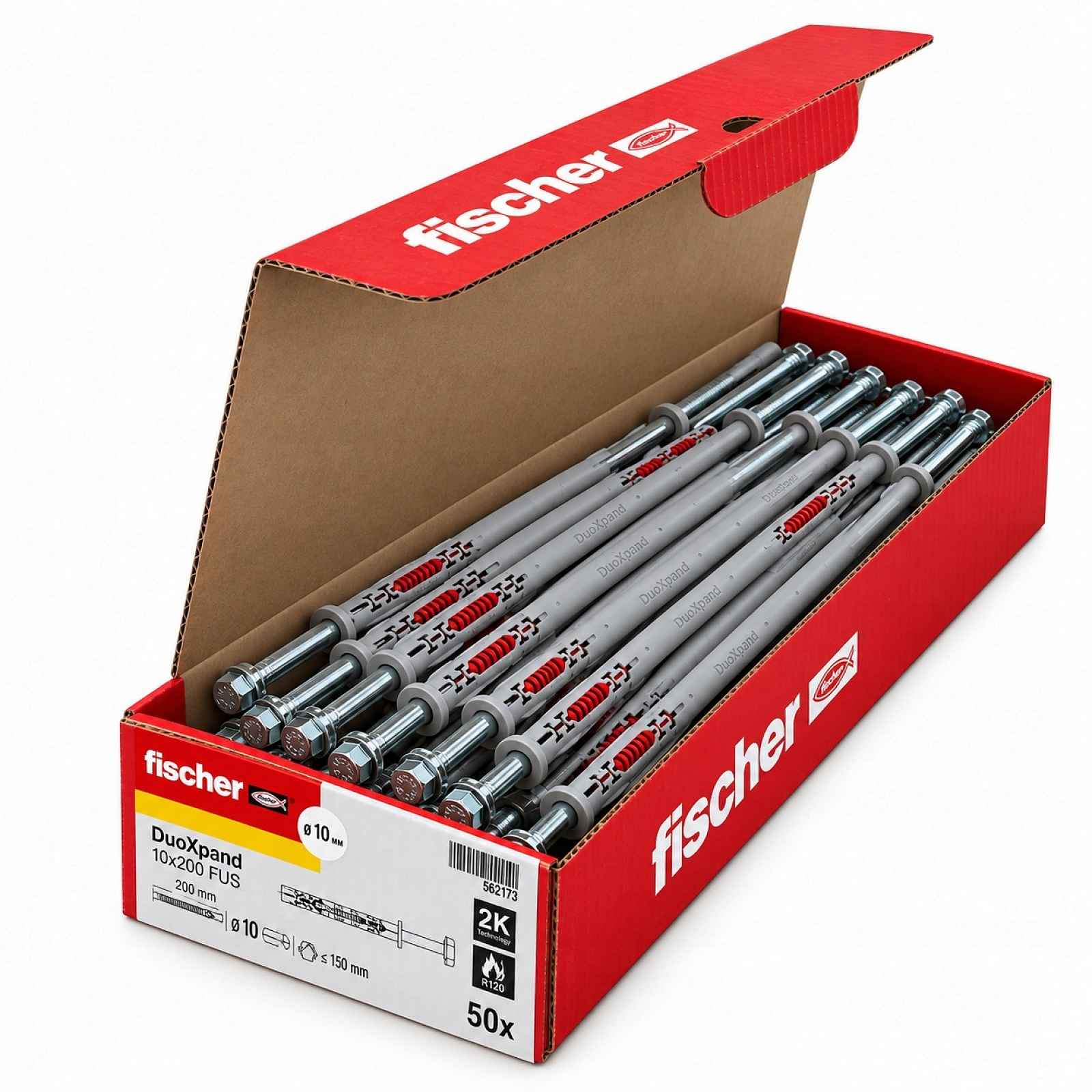

Balení obsahuje 50 kompletních upevňovacích prvků: 50 kolíků DuoXpand 10 x 200 mm a 50 odpovídajících šroubů Ø7,0 x 209 mm. Šroub je vyroben z galvanicky pozinkované oceli a má šestihrannou hlavu SW13, zásuvku TX40 a integrovanou podložku.
Varianta 200 mm – pro silnější upevněné prvky
DuoXpand 10 x 200 FUS umožňuje výběr několika montážních konfigurací. Při jmenovité hloubce ukotvení 50 mm je maximální použitelná délka 150 mm. Při ukotvení 70 mm je to 130 mm, při 140 mm – 60 mm a při 160 mm – 40 mm.
Zobrazit celý popis
Díky tomu lze jednu variantu zvolit jak pro silnější upevněný prvek, tak pro situaci vyžadující větší hloubku usazení do podkladu.
Dvoukomponentní konstrukce DuoXpand
Kolík využívá kombinaci dvou materiálů a speciální geometrii lamel. Šedé tělo je zodpovědné za mechanickou stabilitu, zatímco pružnější komponent podporuje kontrolované roztahování v podkladu.
V plných materiálech se kolík rovnoměrně rozprostírá, zatímco u zdí s dutinami jeho geometrie pomáhá vytvořit stabilní upevnění při omezení zatížení působícího na tenké stěny materiálu.
Použití DuoXpand 10 x 200 FUS
Systém lze použít mimo jiné pro fasádní, střešní a stropní konstrukce, okna, dveře, brány, nosníky, kovové konzoly, skříně, závěsné skříně, kanály a kabelové trasy.
Evropské technické posouzení ETA-21/0324 zahrnuje vícebodové upevnění nekonstrukčních systémů do betonu a zdiva. Výrobce uvádí také pórobeton a další specifikované stavební materiály. Dodatečná ETA-22/0186 se týká seismického rozsahu DuoXpand 10.
Šroub FUS – TX40 a SW13
Verze FUS je vybavena šroubem se šestihrannou hlavou a integrovanou podložkou. Šroub lze pohánět klíčem nebo nástavcem SW13 nebo přes zásuvku TX40. Taková konstrukce je obzvláště praktická při upevňování kovových prvků.
Průchozí montáž
DuoXpand 10 x 200 FUS je určen pro průchozí montáž. Je vyžadován otvor o průměru 10 mm a minimální hloubka otvoru je 210 mm.
Technické údaje
Parametr Hodnota Výrobce fischer Série DuoXpand Varianta 10 x 200 FUS Číslo výrobku výrobce 562173 Průměr kolíku /vrtáky 10 mm délka kolíku 200 mm šroub Ø7,0 x 209 mm materiál šroubu ocel galvanicky pozinkovaná pohon TX40 /SW13 Ukotvení / použitelná délka – konfigurace 1 50 /150 mm ukotvení / použitelná délka – konfigurace 2 70 /130 mm ukotvení / použitelná délka – konfigurace 3 140 /60 mm ukotvení / použitelná délka – konfigurace 4 160 /40 mm Minimální hloubka otvoru při průchozí montáži 210 mm Typ montáže průchozí Balení 50 kompletních upevňovacích prvků GTIN /EAN 4048962440348 Evropské technické posouzení ETA-21/0324 Dodatečné evropské technické posouzení ETA-22/0186 Prohlášení o vlastnostech DoP č. 0347
Výběr upevnění
Maximální tloušťka upevněného prvku závisí na zvolené hloubce ukotvení. Pro variantu 200 mm jsou k dispozici konfigurace 50/150 mm, 70/130 mm, 140/60 mm a 160/40 mm. Nosnost je třeba zvolit podle konkrétního materiálu podkladu, rozteče upevňovacích prvků, vzdálenosti od okrajů a podmínek zatížení podle příslušné ETA.
FAQ
Co je obsaženo v balení 00562173?
Balení obsahuje 50 kolíků DuoXpand 10 x 200 mm a 50 odpovídajících šroubů Ø7,0 x 209 mm, což je 50 kompletních upevňovacích prvků.
Jak silný prvek lze upevnit variantou 10 x 200 FUS?
Při ukotvení 50 mm je maximální použitelná délka 150 mm. K dispozici jsou také konfigurace 70/130 mm, 140/60 mm a 160/40 mm.
Jaký vrták je potřeba?
Pro DuoXpand 10 x 200 FUS se používá vrták o průměru 10 mm.
Jak hluboký by měl být otvor?
Minimální hloubka otvoru při průchozí montáži je 210 mm.
Jak se šroub utahuje?
Šroub má šestihrannou hlavu SW13 a zásuvku TX40.
Je DuoXpand vhodný pro betonu?
Ano. Výrobce uvádí pórobeton mezi stavebními materiály pro systém DuoXpand při zachování správných montážních parametrů a technické dokumentace.
