Firemní Termovizní Inspekční Kamera LC-AD11 Ir
G W A R A N C J A - 24 M I E S I A C ETermovizní kamera IIT LC-AD11 je zařízení pro rychlou diagnostiku závad na laminátech PCB. Celý popis ↓

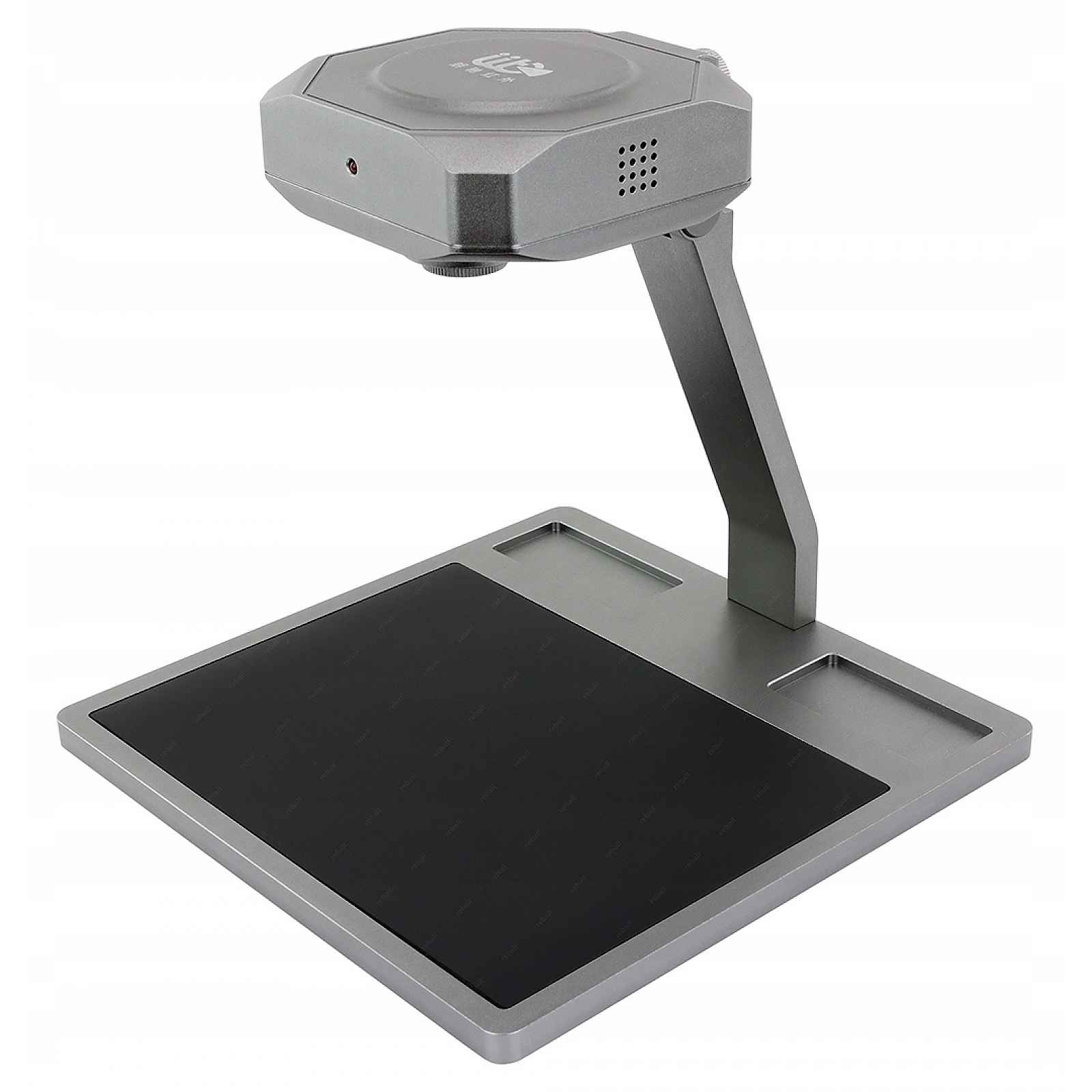

Popis Firemní Termovizní Inspekční Kamera LC-AD11 Ir
NSE0000129TERMOVIZNÍ KAMERA IIT LC-AD11 PRO DETEKCI POŠKOZENÍ PRVKŮ NA PCB
Jedná se o první zařízení na světě, které využívá technologii dvojitého spektrálního polohování s propletením.
Díky výkonnému softwaru pro inteligentní analýzu obrazu na straně PC a použití inteligentních algoritmů kamera udává provozní teplotu jakéhokoli prvku základní desky naživo a ukazuje rozdíly teplot v jejích oblastech.
Díky srovnávací analýze základní desky před a po opravě dokáže rychle a přesně identifikovat problematické obvody nebo oblasti a výrazně tak urychlit opravu.
Zobrazit celý popis
Sada se skládá ze 3 prvků
- kamery se dvěma objektivy
- stativu
- software pro grafickou vizualizaci
Optická jednotka se skládá ze dvou kamer
kamery viditelného světla
detektor infračerveného světla.
Díky softwaru je možné vizualizovat
obraz viditelného světla
záření infračerveného světla
kombinace viditelného světla a infračerveného záření.
Pro dosažení nejlepší pozorovací vzdálenosti je sada vybavena nastavitelným výložníkem. Přizpůsobením vzdálenosti mezi zařízením a deskou plošných spojů lze obraz přizpůsobit velikosti testované desky plošných spojů.
Také poloha kamery na výložníku může být nastavitelná.
Software má funkce
ukládání fotografií
porovnávání aktuálního obrazu s dříve uloženými
detekce teplot v číselné a grafické podobě mnoha pozorovaných objektů a oblastí najednou.
Komunikace mezi počítačem a kamerou probíhá prostřednictvím síťového kabelu s konektorem RJ45.
K dispozici je možnost zobrazení obrazu z kamery v místní síti LAN na libovolném počtu počítačů současně. Díky tomu kamera najde použití i pro výukové účely.
Více informací o kameře a jejím použití pro opravy PCB najdete na YouTube.Parametry detektoru infračerveného světla:
| Typ detektoru | nechlazený detektor oxidu vanadu (VOx) |
| Rozlišení detektoru | 160×120 |
| Rozsah vlnových délek | 7,5-13,5µ m |
| Zorné pole | 61,8°×49,5° |
Parametr kamery viditelného světla
Rozlišení: 1920×1080
Rozhraní a funkce zobrazení
| Režim zobrazení | termální vizualizace |
| Video výstup | RJ45 |
| Formát ukládání fotografií | JPEG |
Fyzikální vlastnosti
| Rozměr základny | 18,1 x 18 cm |
| Výška soupravy | 17 cm |
| Pracovní plocha | 16,5 x 12,5 mm (oblast rohože) |
| Hmotnost | 2,8 kg (s úchytem) |
Napájení
| Napájecí napětí | 12 V DC |
| Spotřeba energie | 2,2 W (maximálně 3 W) |
Pracovní prostředí
| Rozsah teploty skladování | -20° ~ 60°C |
| Vlhkost | 95 % relativní vlhkosti |
Parametry měření teploty
| Funkce měření teploty | plný rozsah měření teploty |
| Přesnost měření teploty | ± 5 °C nebo ± 5% |
| Rozsah teplot | -10°C – 150°C |
Sada obsahuje
- kamera s podstavcem IIT LC-AD11
- napájecí zdroj kamery
- síťový kabel LAN
- karton
- originální software (anglická verze)
