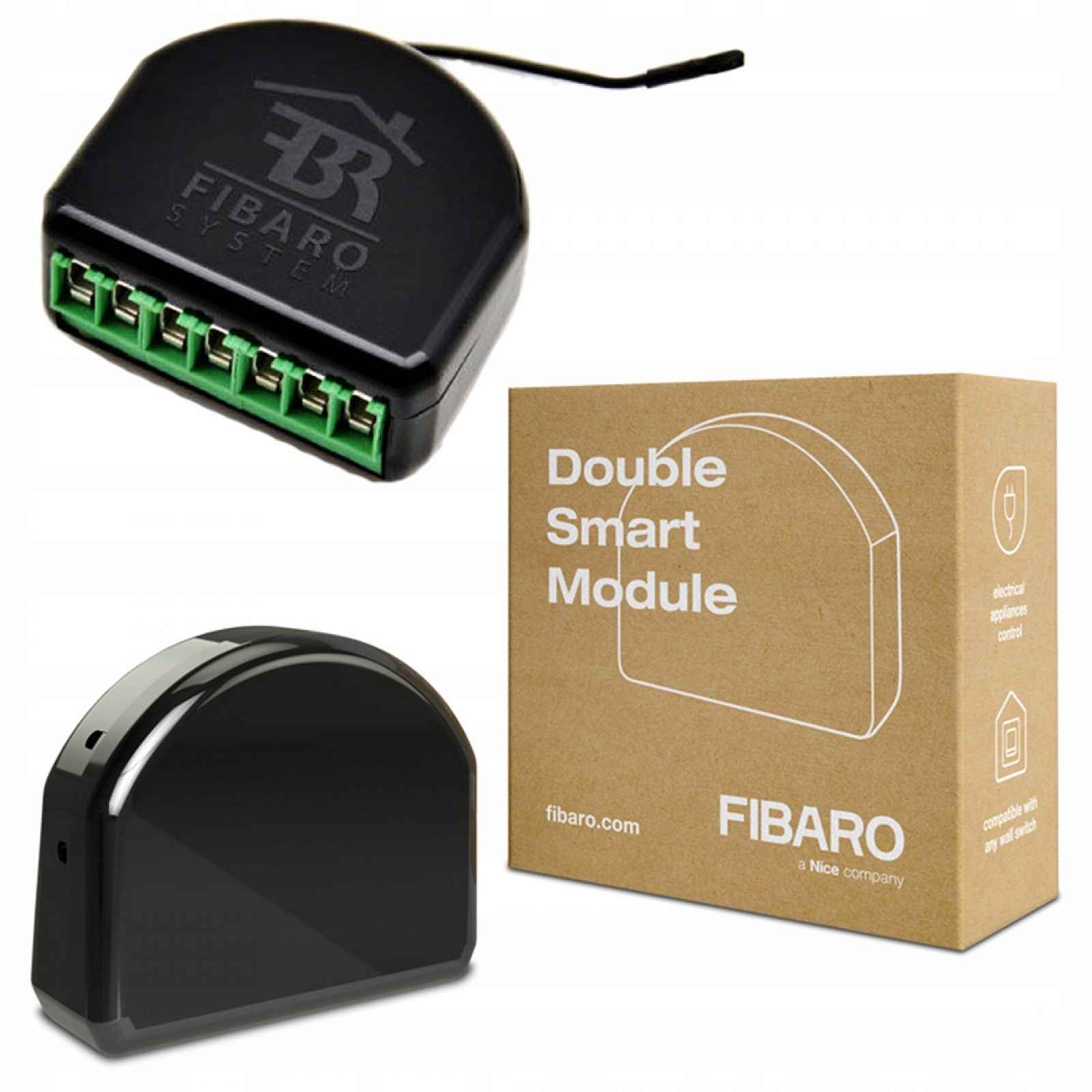

Fibaro Double Smart Module Bez potenciálního modulu

Fibaro Double Smart Module Bez potenciálního modulu   FIBARO Double Smart Module je dálkově ovládaný inteligentní modul určený pro zapínání a vypínání elektrických zařízení nebo obvodů 230 V a 24 V-30 V. Inteligentní modul FIBARO umožňuje ovládání dvou zařízení nebo obvodů. Malé rozměry zařízení umožňují jeho instalaci do krytů jiných zařízení. Zařízení lze ovládat prostřednictvím sítě Z-Wave nebo pomocí tlačítek připojených přímo k nim.Nejdůležitější informace Řídí 2 elektrické obvodySuché (bez napěťových) výstupní kontaktyMax. Zatížení 6A jeden kanál, oba kanály dohromady 9,5AFunguje jako opakovač Z-WavePožadovaný neutrální (nulový) vodičBezpečnostní režimy S0 a S2 Z-Wave PlusŽádné měření spotřeby energiePoužití:FIBARO Double Smart Module má samostatný vstup pro přepínání napětí. Díky tomu lze pomocí tohoto modulu přepínat zatížení jiná než 230 V.Například pokud je do svorky přivedeno napětí 24 VDC, objeví se na výstupu napětí 24 VDC. Případně pokud potřebujeme přepnout pouze kontakty bez potenciálního jiného zařízení, např. kontakty kotle Samozřejmě, že modul musí být stále napájen napětím 230 V, ale je nezávislý na spínacím napětí, tedy na tom, kterým můžeme ovládat.Na rozdíl od modulu Double Switch 2 Fibaro tento modul Smart nedokáže měřit spotřebu energie.Vysvětlivky k schématům:S1 – svorka pro 1. přepínačS2 – svorka pro 2. přepínačQ/Q1 – výstupní svorka pro 1. kanálQ2 – výstupní svorka pro 2. kanálIN – vstupní svorka pro oba kanályL – svorka pro fázové vodiče / +N – svorka pro neutrální vodič / -B – servisní tlačítko2 – elektrické zařízeníTechnické údajeZnačka FIBAROZáruka výrobce na 2 rokyNapájení 100-240 V~ 50/60 Hz24-30 V DCPro montáž do plechovek Průměr ≥ 50 mm, hloubka ≥ 60 mmJmenovitý proud 6 A na kanál, celkem 9,5 A (odporové zatížení)Počet kanálů 2Požadovaný neutrální vodič AnoMěření výkonu a energie NeKomunikace Z-Wave PlusFrekvence Z-Wave EU – 868,4 MHz, 868,42 MHz, 869,85 MHzRozměry (délka) x šířka x výška ) 42.5 x 38.25 x 20.3 mm
